四柱式冲压工装模具结构设计

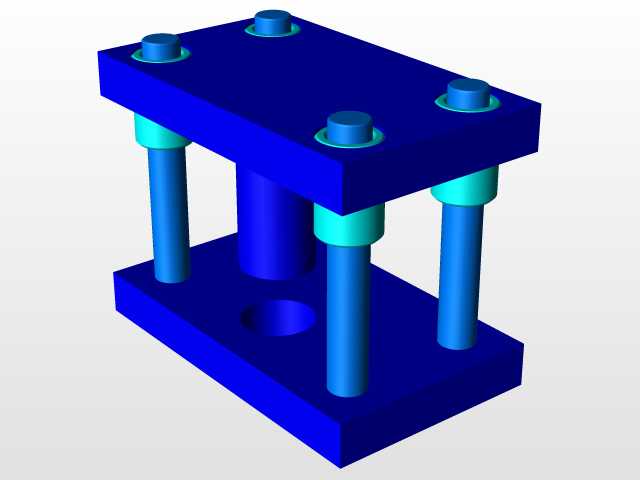

　　这套四柱导向的冲压工装结构，是薄板冲压工序里应用极广的模架基础单元，日常接触的家电外壳钣金件、汽车覆盖件的小批量冲裁、浅拉伸工序，都能见到这类结构的身影。整套结构采用上下平行的两块模座作为承载基体，四根导向立柱均匀分布在模座四角，配合导套实现上下模合模过程中的精准导向，避免合模过程中出现凸凹模错位啃模的问题，这也是冲压模架最核心的设计考量——保证冲裁间隙均匀，延长凸凹模的刃口使用寿命。

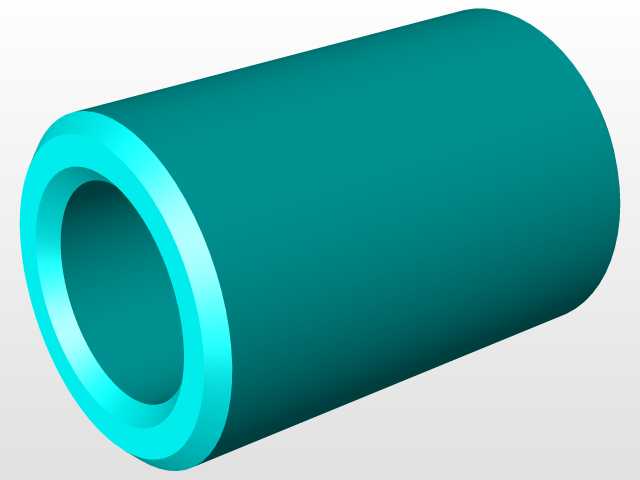

　　从设计思路上看，上下模座选用了整体式矩形钢板结构，相比分体式模座刚性更强，能承受冲压过程中较大的瞬时冲击载荷，模座上预留的螺栓沉孔用于固定导柱导套以及后续安装凸模、凹模固定板，沉孔深度经过精确计算，保证紧固件安装后不会突出模座表面，避免安装时出现干涉。导柱与下模座采用过盈配合压装，导套与上模座同样采用过盈连接，导套内部设计有储油槽结构，日常生产中可以留存润滑脂，降低导柱导套相对滑动时的磨损，长时间高频次冲压作业下也能保持稳定的导向精度。

　　在安装边界上，这套模架的闭合高度、立柱间距都预留了足够的安装空间，适配不同规格的凸凹模组件安装，上下模座的中心位置预留了模柄安装孔以及漏料通道，冲压完成后的废料可以直接从下模座的中心孔洞落下，配合压力机工作台的漏料口实现自动排料，不需要人工清理废料，提升连续冲压的作业效率。导向立柱的长度经过匹配设计，开模状态下导柱不会完全脱离导套，始终保持导向配合，避免合模时导柱导套出现别卡的问题，同时导柱的有效导向长度大于冲压行程，保证整个冲压行程内都有可靠的导向支撑。

　　实际生产场景中，这类模架属于通用型冲压基础件，只需要更换安装在上下模座上的凸凹模工作组件，就可以完成冲裁、弯曲、浅拉伸、压印等不同的冲压工序，不需要重新制作模架部分，能大幅缩短工装开发周期，降低工装制造成本。模座的边角都做了倒角处理，避免安装搬运过程中尖锐边角划伤操作人员，整体结构没有多余的复杂设计，所有结构特征都服务于刚性承载、精准导向、便捷安装这几个核心功能点，是冲压工装设计里非常经典的成熟结构形式，很多入门的结构设计人员都会从这类标准模架结构入手，学习冲压模具的导向、承载、安装逻辑。
