层式导向定位工装夹具装配结构

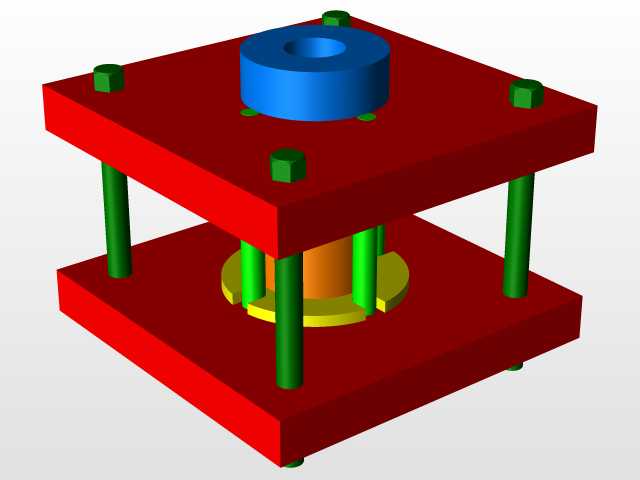

　　这套层式导向定位夹具，主要应用在零部件压装、小尺寸工件铆接、精密零件定位检测这类需要上下合模精准对位的工序场景里，日常在小型零部件装配工位、五金件冲压辅助定位、电子元器件压合工位都能见到这类结构的身影。整套结构采用上下双层板式承载设计，上下安装板之间靠四根对称布置的导向柱实现开合过程的精准导向，避免合模过程中出现偏载错位，导向柱与安装板的配合间隙控制在常规工装的常用公差区间，既保证开合滑动顺畅，又能将对位误差控制在工序允许范围内。上层安装板中心设置的带孔凸台是压装执行端的安装位，可根据不同工序需求更换压头、检测探头或者铆接冲头，凸台与上安装板采用同轴定位设计，保证执行元件的中心与下层定位基准完全重合。下层安装板中心设置的环形定位座，

　　用来放置待加工工件，环形结构可适配不同直径的圆形工件定位，周边的支撑柱可在合模时承受压装力，避免压力直接传导到导向柱上造成导向件磨损。整套夹具的安装边界以四个导向柱的外接矩形为基准，安装时可直接通过下层安装板的预留孔位固定在设备工作台或者流水线工位上，不需要额外做复杂的调平工序，因为导向柱的加工精度已经保证了上下板的平行度。设计时优先考虑了工装的通用性，上层压头安装位、下层定位座都设计成可快换的结构，不用拆卸整套夹具就能完成不同工件的适配调整，四根导向柱端部的锁紧螺母可以调整导向间隙，长期使用出现磨损后可以微调补偿间隙，不需要整体更换导向部件。上下板采用等厚的板式结构，保证压装过程中受力均匀，不会因为板件变形导致压装面倾斜，

　　所有受力部件的尺寸都按照常规小吨位压装工况的载荷做了冗余设计，日常使用中不会出现过载变形的问题。这类夹具相比复杂的多工位工装，结构简单维护方便，没有复杂的传动或者气动元件，纯机械结构的可靠性更高，适合在批量不大但定位精度要求较高的工序中使用，日常维护只需要定期给导向柱加注润滑脂，检查锁紧螺母的紧固状态即可，不需要复杂的保养流程。
