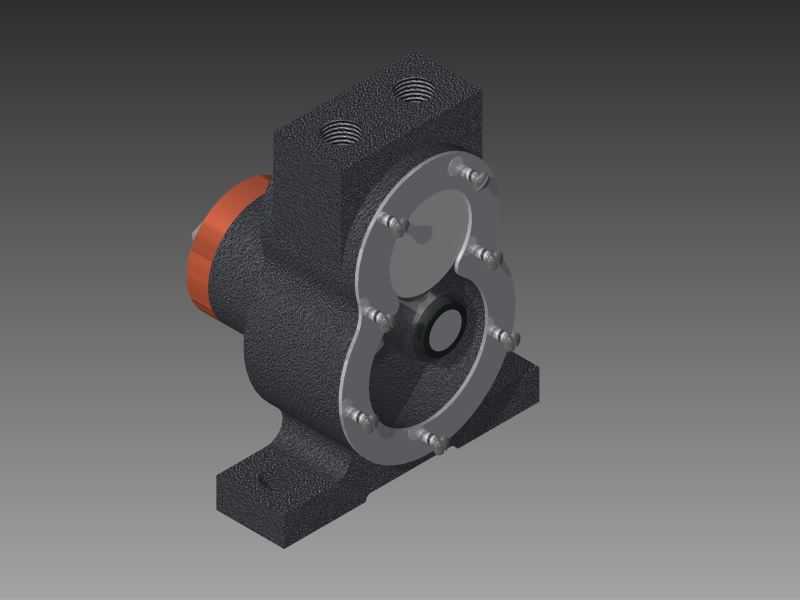

小型齿轮式润滑油输送泵结构设计

　　这款小型齿轮式润滑油泵主要面向小型机械设备的集中润滑系统、小型液压回路的低压供油场景设计，可适配小型机床、农用机械、小型内燃机组的润滑油循环输送需求，也可用于低粘度工业油品的短距离输送工位，在对供油压力稳定性要求不高、流量需求偏小的润滑点位，能替代结构更复杂的叶片泵实现更低的制造成本与维护难度。从结构设计逻辑来看，整体采用侧进上出的流道布局，泵体底部设置一体化铸造的安装支脚，支脚预留两个沉头安装孔，安装时可直接通过螺栓固定在设备的安装基面，无需额外设计转接支架，安装边界紧凑，整体外廓尺寸适配小型设备的局促安装空间，不会占用过多设备内部排布空间。泵体主体采用铸铁材质的壳体设计，内部容纳一对互相啮合的渐开线圆柱齿轮，齿轮与壳体、

　　端盖之间的间隙控制在合理范围，既保证转动过程无卡滞，又能尽可能减少内泄漏，保证低压工况下的容积效率。端盖通过周向均匀布置的内六角螺栓与泵体紧固，端盖与泵体结合面设置密封结构，避免输送过程中油品渗漏。输入轴端设置轴封结构，伸出端可通过联轴器与驱动电机直连，也可通过带轮、齿轮等结构从设备主轴取力，驱动方式适配性较强。泵体上方设置两个内螺纹油口，分别为进油口与出油口，可直接对接标准规格的液压油管或润滑管路，无需额外加工转接接头。设计过程中充分考虑了小型泵类的加工工艺性，壳体采用一体化铸造成型后再进行机加工，减少了拼接结构带来的密封风险，齿轮采用标准模数设计，具备较好的互换性，后期维护更换配件成本较低。整体结构没有冗余的设计元素，

　　所有结构特征都服务于油品输送的核心功能，支脚的加强筋结构兼顾了安装刚度与轻量化需求，端盖的螺栓排布均匀，保证结合面密封压力一致，避免局部渗漏。在实际工况使用中，这类泵的输出流量稳定，只要入口供油充足，就能持续输出压力稳定的润滑油，为设备的摩擦副提供持续的润滑介质供给，减少运动部件的磨损，延长设备整体使用寿命。
