直流24V集成式四联齿轮泵驱动电机结构

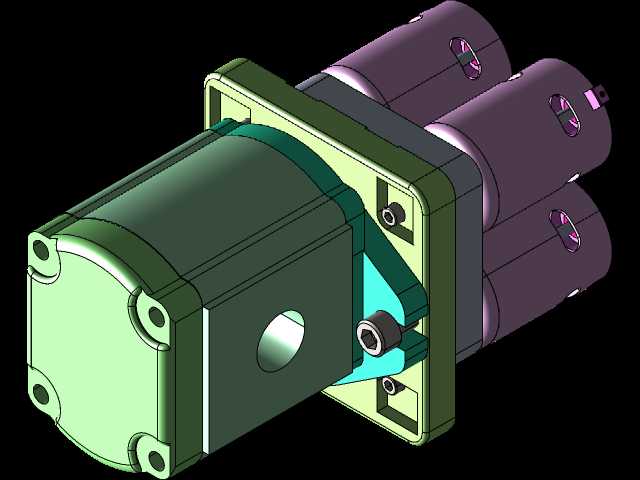

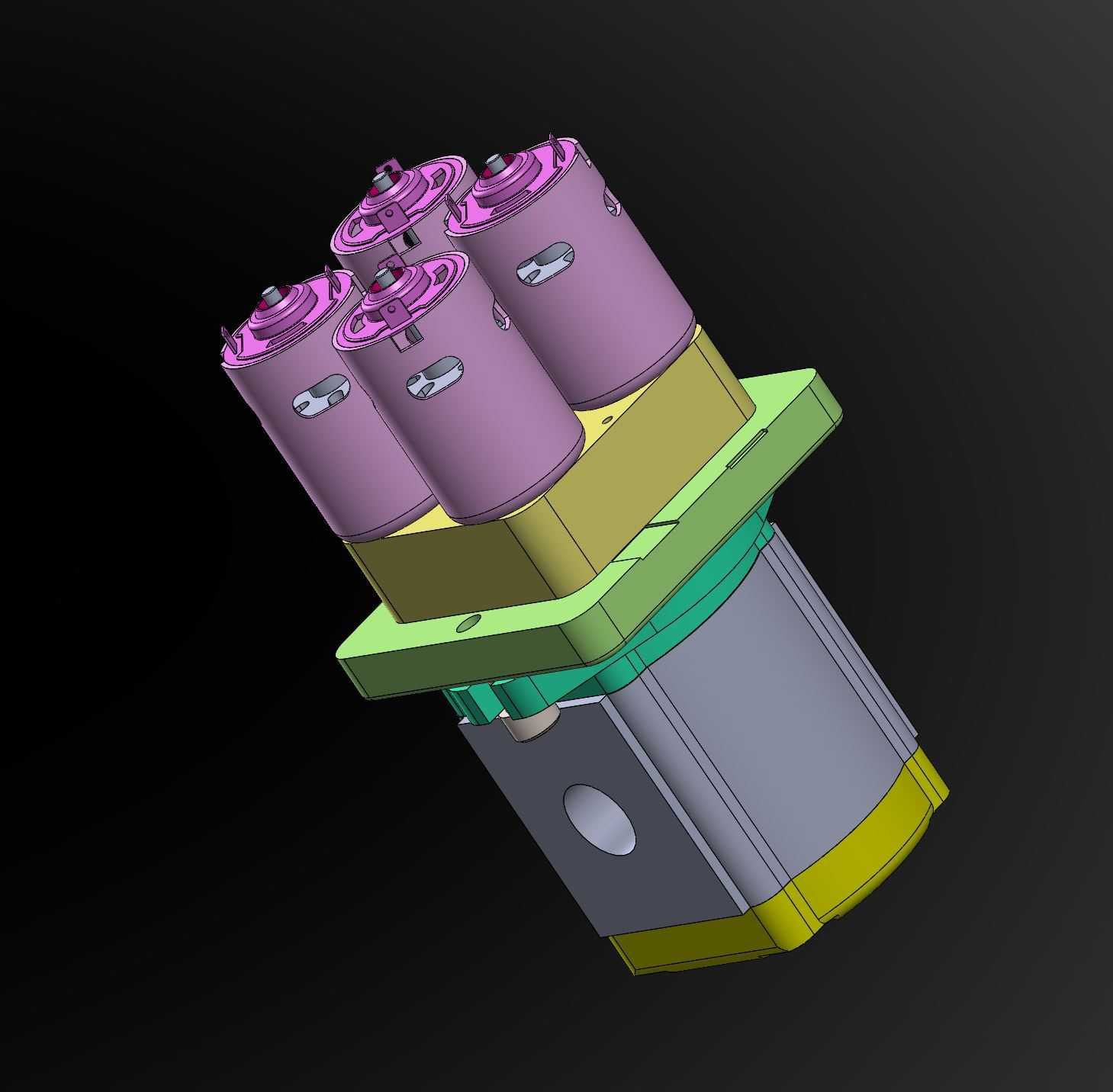

　　这款集成式动力单元将四组直流驱动元件与齿轮泵主体做了同轴整合设计，在小型液压系统的应用场景中，这类结构常被用在多回路独立供油的工况里，比如小型工程机械的辅助动作控制、自动化产线的多点位液压夹紧工位、便携液压机具的动力输出端，相比单泵配单电机的分散布局，四联集成的结构能在有限安装空间内同时提供四路独立的压力油输出，省去了多套动力单元的重复安装支架与管路对接工序。从结构设计逻辑来看，驱动端采用四组柱状直流元件沿安装法兰周向均布的排布方式，每组元件的输出端直接对接对应齿轮泵的主动齿轮轴，取消了传统多联泵常用的分动齿轮结构，既减少了传动环节的功率损耗，也降低了分动结构带来的振动与噪音问题。安装法兰采用带定位止口的板式结构，

　　法兰上预留的安装孔位做了沉头设计，安装时螺栓头可完全沉入法兰平面内，不会额外占用轴向安装空间，法兰与泵体衔接位置设置了密封槽，可直接加装O型圈实现端面静密封，无需额外设计密封压盖结构。下部的泵体主体采用方形截面的壳体设计，相比圆形壳体，方形结构的平面更便于集成安装溢流阀、单向阀等液压控制阀块，壳体侧面预留的工艺孔可作为压力检测口或者泄油口使用，根据不同工况需求可直接外接测压接头或者泄油管路。设计过程中对各部件的安装边界做了严格控制，四组驱动元件的顶部齐平，整体外轮廓没有突出的不规则结构，在做设备布局时可直接按规则长方体预留安装空间，不需要额外避让突出部件。驱动部分采用24V直流供电，适配多数工业设备、移动作业设备的低压供电体系，

　　不需要额外配置高压供电模块，接线端设置在驱动元件的顶部，接线方向垂直于安装法兰平面，布线时可沿设备机架侧面走线，不会和周边的管路、结构件产生干涉。齿轮泵部分的进油口设置在泵体底部的端面上，出油口沿泵体周向分布，对应四组独立泵单元分别设置，可直接通过管接头对接四路独立供油管路，每组泵单元的流量参数可通过调整齿轮厚度实现系列化适配，不需要改动外部安装尺寸，能覆盖不同流量需求的多回路液压场景。
