工业旋风分离器结构三维设计

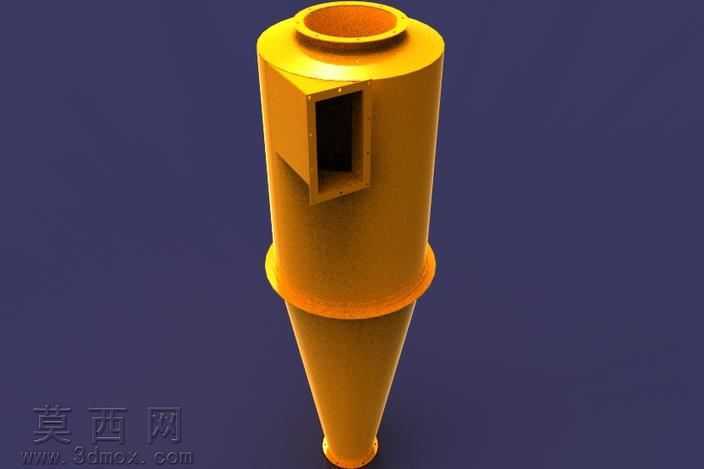

本作品为工业旋风分离器的三维结构设计，整体采用经典的旋风分离构型，通过三维建模软件完成全参数化结构搭建，完整还原了设备的核心功能部件与外形特征。建模过程中首先依据旋风分离器的流体力学设计逻辑确定核心尺寸比例，上部为等直径圆柱形筒体，顶部设置同心圆形出风口，筒体侧部开设切向进风口，下部衔接倒锥形分离段，锥段底部设置收料出料口，各部件之间采用法兰衔接结构，还原了实际工业设备的装配连接逻辑。建模阶段对各部件的壁厚、法兰翻边、接口倒角等细节做了精细化处理，切向进风口采用矩形截面设计，与筒体的衔接处做了平滑过渡处理，避免结构出现突兀的棱角，既符合实际加工的工艺要求，也还原了设备运行时的流体通道特征。渲染阶段采用金属哑光材质模拟设备常用的碳钢钣金质感，调整材质的粗糙度与金属度参数，还原工业设备厚重的金属质感，同时为模型添加了柔和的环境光与定向光源，清晰呈现筒体、锥段、进风口、出风口的结构层次，暗调背景进一步突出设备本身的结构轮廓，让各部件的位置关系与形态特征一目了然。设计过程中充分考虑旋风分离器的工作原理，切向进风的结构可以让含尘气流进入筒体后形成旋转气流，在离心力作用下实现气固分离，锥段的渐缩结构可以让气流旋转半径逐步缩小，强化离心分离效果，顶部的出风口用于排出净化后的气流，底部的出料口用于收集分离出的固体颗粒，各部件的尺寸比例经过合理推演，符合常规工业旋风分离器的设计规范。整个模型结构完整，细节丰富，既可以作为工业设备结构教学的演示素材，也可以作为除尘系统设计的参考模型，清晰展现了旋风分离器的核心构造与设计逻辑。
