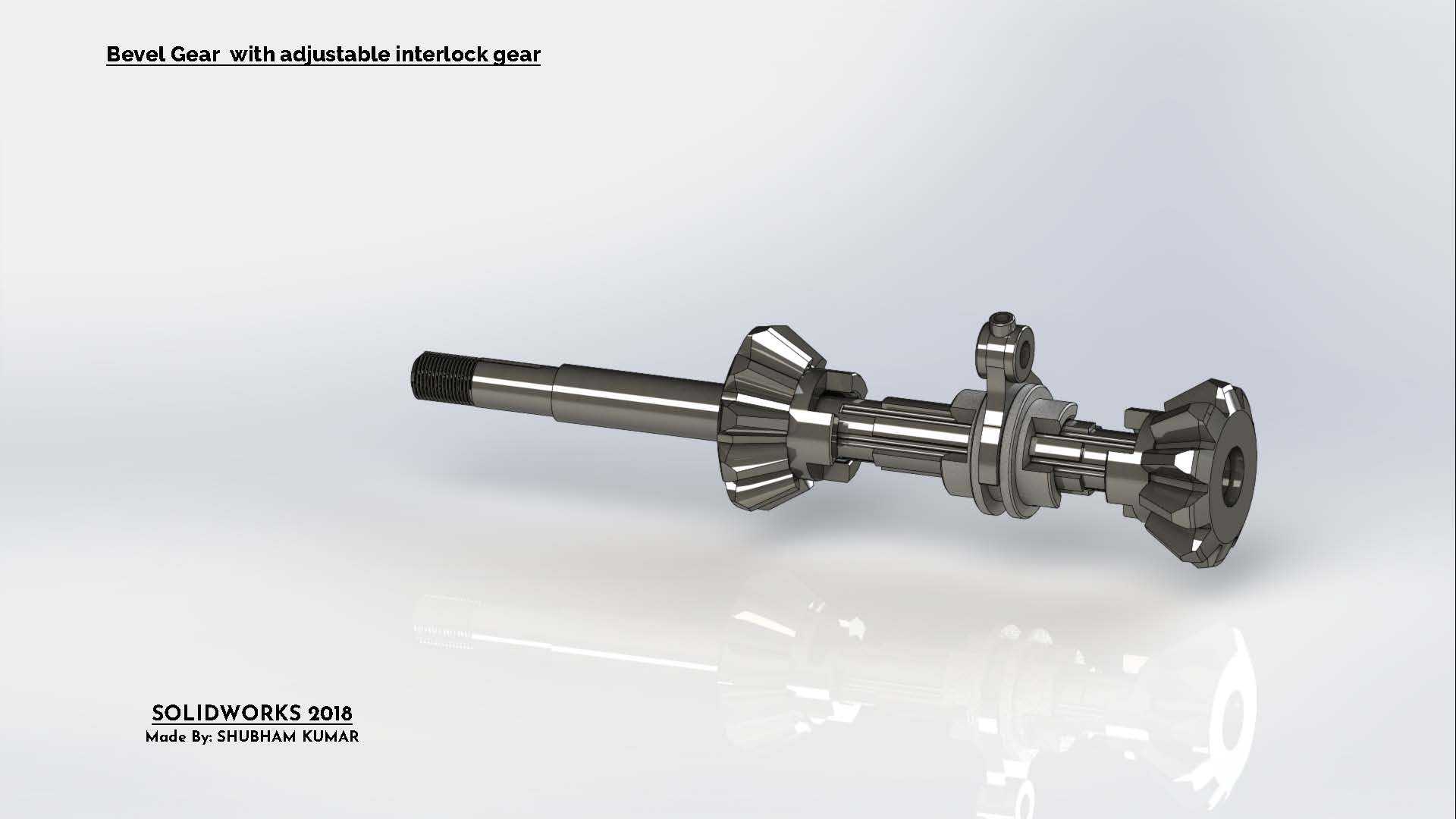

带可调互锁结构的锥齿轮轴组件

　　该带轴锥齿轮组件主要应用于需要换向传动、且对传动间隙有严格控制要求的动力传输场景，常见于中小功率的机床进给箱、农用机械传动分动箱、小型输送设备的转角传动单元中，可实现两相交轴之间的旋转动力传递，同时自带的可调互锁结构能够在装配完成后对锥齿轮的啮合间隙进行微调，避免长期运行磨损后出现传动回差过大、啮合冲击异响的问题。从结构设计逻辑来看，组件将两个锥齿轮与传动轴集成设计，轴身预留了轴承安装位、轴端锁紧螺纹段以及互锁调节的卡位结构，省去了传统分体式齿轮与轴装配时的键连接加工工序，也减少了键连接带来的传动间隙累积。轴端的外螺纹段用于安装锁紧螺母，装配时可通过调整螺母的旋入深度，控制两个锥齿轮在轴向上的相对位置，进而调整锥齿轮副的啮合侧隙，

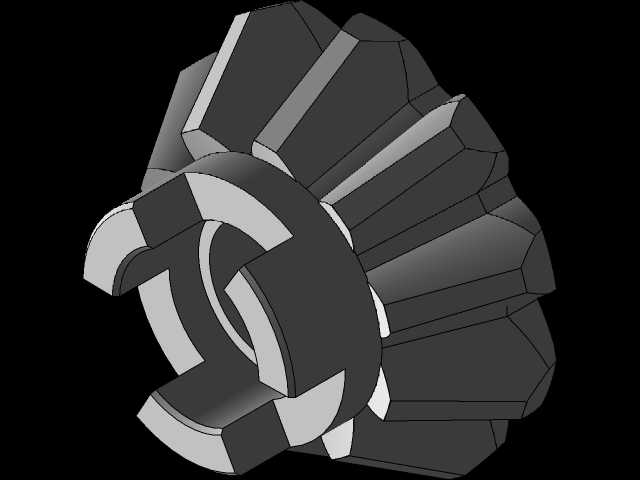

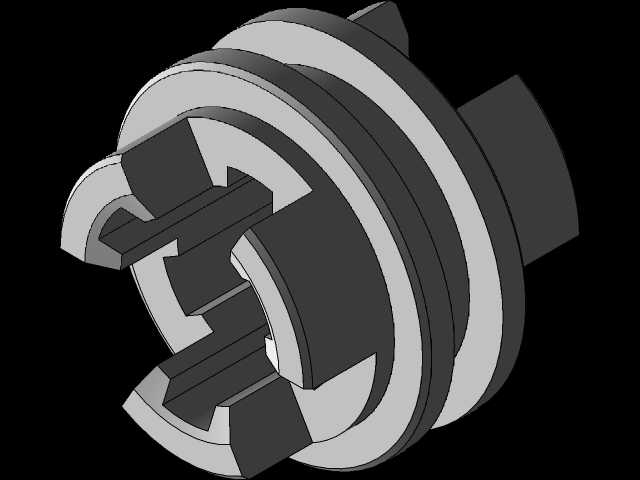

　　调整到位后通过互锁卡件卡入轴身对应的卡位槽，避免运行过程中螺母松动导致间隙变化。外形尺寸方面，轴段总长适配常规中小型传动箱的腔体安装深度，两端轴承位的直径符合标准深沟球轴承的安装尺寸系列，无需额外定制非标轴承即可完成装配；锥齿轮的节锥角按照常用90度相交轴传动参数设计，齿面采用等顶隙收缩齿结构，啮合重合度更高，运行时的载荷分布更均匀，可承受一定的短时冲击载荷。安装边界上，轴身的台阶面作为轴承内圈的轴向定位基准，与传动箱腔体的轴承孔端面配合实现轴向限位，互锁结构的调节卡位设置在两锥齿轮之间的轴段上，装配后可从传动箱的观察窗位置直接操作调整，无需完全拆解箱体即可完成间隙校准。实际使用中，该组件的集成化设计减少了传动链上的零件数量，

　　降低了装配时的累计误差，可调互锁结构也降低了后期维护的难度，无需更换磨损垫片即可快速恢复传动精度，适合在需要定期校准传动间隙的间歇式传动工况下使用，比如包装设备的分度传动机构、小型机床的走刀传动单元，都能通过该组件实现稳定的换向动力传输，避免因齿轮间隙过大导致的进给精度不足、分度定位偏差等问题。齿部的结构设计兼顾了传动效率与承载能力，轴身的加工基准统一，一次装夹即可完成所有轴段、卡位槽的加工，保证了各装配位的同轴度要求，减少了高速运转时的径向跳动量。
