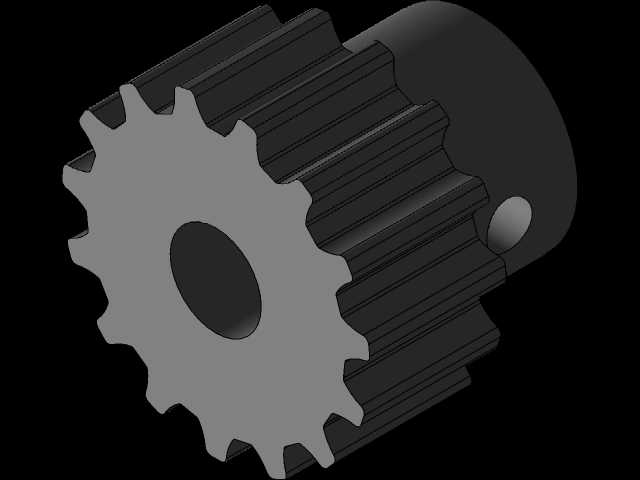

S3M-15同步带轮精密传动结构

　　这款S3M节距的15齿同步带轮，是同步传动系统里的核心啮合零件，日常在轻工自动化输送、小型精密设备主轴传动、电子加工工位进给机构里都能见到它的身影，和对应节距的同步带配合时，不会出现普通V带传动的打滑丢转问题，能保证严格的传动比，这一点在需要定比传输动力、精准控制工位位移的场景里尤为重要。从结构设计来看，带轮的齿形完全匹配S3M同步带的齿槽轮廓，齿顶做了微小的圆弧过渡，避免啮合时剐蹭同步带的齿根，延长带体的使用寿命；中心的通孔是轴安装位，侧面预留的紧定螺钉孔，可以在轴穿入后拧入螺钉锁紧，防止带轮运转时和传动轴出现相对周向窜动，这种安装方式结构简单，装拆便捷，适合中小扭矩的传动场景。设计这类带轮的时候，首先要核算传动比匹配的齿数，

　　15齿的规格属于小直径带轮，要注意避免带轮包角过小的问题，安装时要保证两轴的平行度，否则会出现同步带跑偏、齿面偏磨的情况；带轮的齿向公差、齿距累积误差都控制在精密传动允许的范围内，运转时啮合顺畅，不会出现卡滞、跳齿的问题。从安装边界来看，带轮的轮毂长度、外径尺寸都适配标准S3M同步带的宽度规格，轴孔尺寸可以根据配套的传动轴直径做适配调整，安装时不需要额外做复杂的改制，直接套入轴位锁紧即可投入使用。在实际设备运行中，这类同步带轮不需要额外的润滑维护，因为是和橡胶同步带啮合传动，没有金属齿轮直接接触的磨损问题，日常只需要检查同步带的张紧力是否合适，避免张紧力过大加剧带轮齿面和带体的磨损，或是张紧力不足出现跳齿。很多小型桌面自动化设备、

　　3D打印设备的进给传动、包装机械的送膜机构里，都会选用这个规格的带轮，它的传动噪音低，传动效率高，相比齿轮传动不需要严苛的润滑密封环境，装配调整的难度更低，能有效降低设备的装配维护成本。在建模过程中，齿形的生成严格遵循同步带轮的齿廓标准，每个齿的分度、齿高、齿顶圆弧都做了精准的参数化绘制，方便后续根据不同的轴径、键槽需求做参数调整，也能直接导入装配体中做干涉检查，验证带轮和周边机架、护罩的安装间隙是否符合要求，避免实际加工装配时出现位置干涉。
