挂耳式蓝牙耳机耳罩结构设计

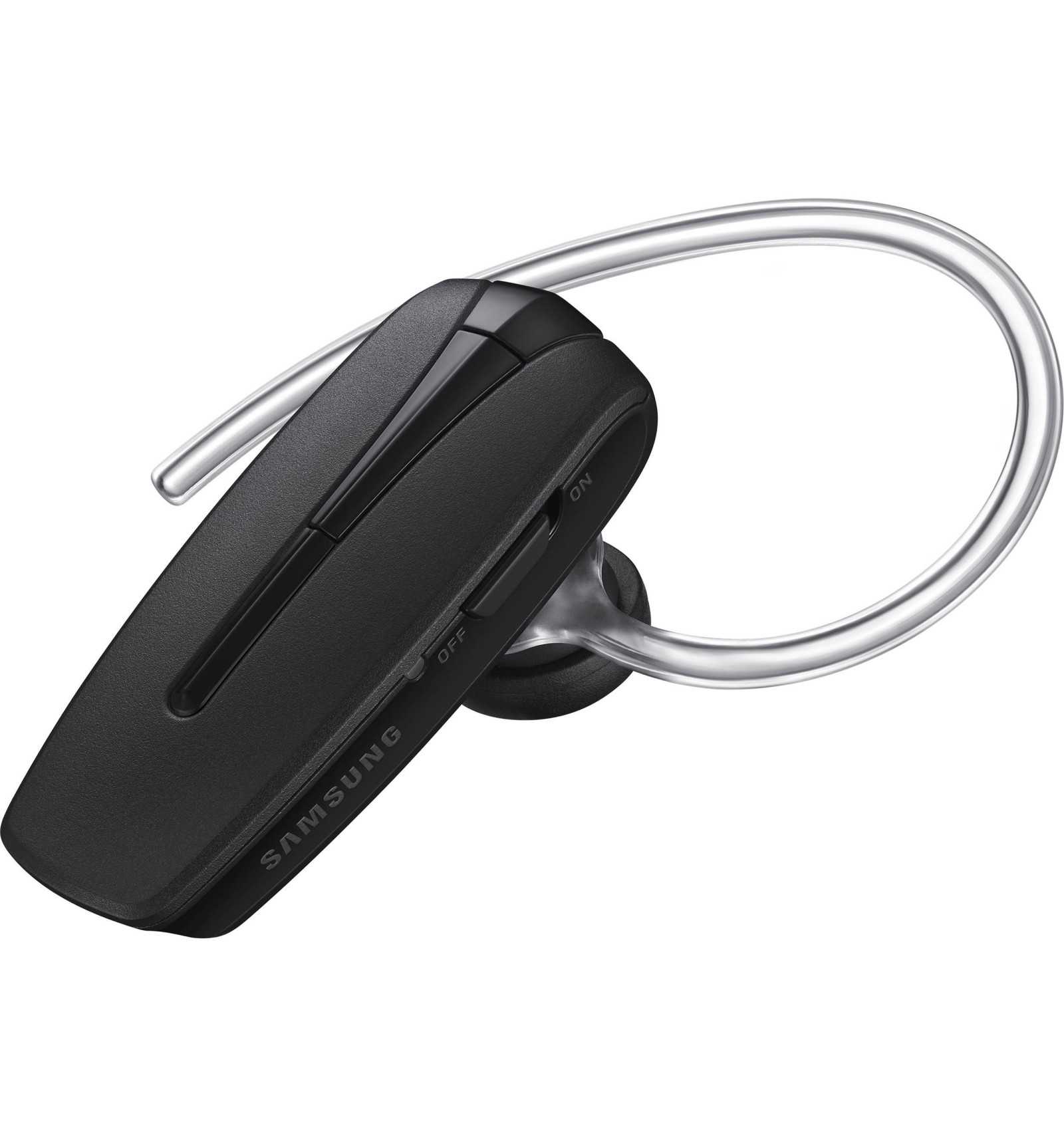

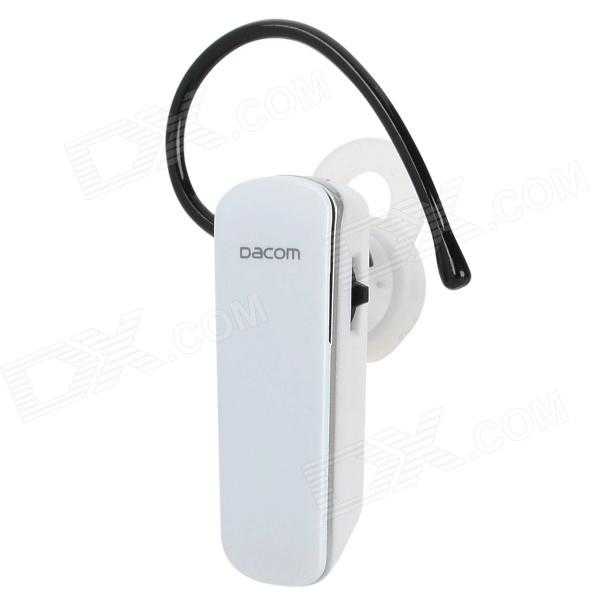

　　本次设计的挂耳式蓝牙耳机耳罩结构，主要面向日常通勤、运动场景下的蓝牙音频穿戴设备使用需求，解决传统入耳式耳机佩戴易脱落、长时间佩戴耳道压迫感强的痛点。从实际使用场景出发，耳挂部分采用半透明柔性TPU材质做弧形适配结构，曲率参考成年人耳郭外轮廓平均尺寸设计，挂臂厚度控制在1.8mm，既保证佩戴时的夹持力度适中，不会因夹力过大造成耳后软组织压痛，又能在快走、慢跑等小幅运动状态下保持设备稳定不滑落，挂臂与主机身的连接位置做了嵌入式转轴结构，可实现15度范围内的角度微调，适配不同耳郭大小的用户佩戴需求。耳塞部分采用双层硅胶结构，外层是贴合耳甲腔轮廓的薄型硅胶裙边，内层是带导音孔的入耳密封段，导音孔直径1.2mm，孔壁做0.3mm的圆角过渡，

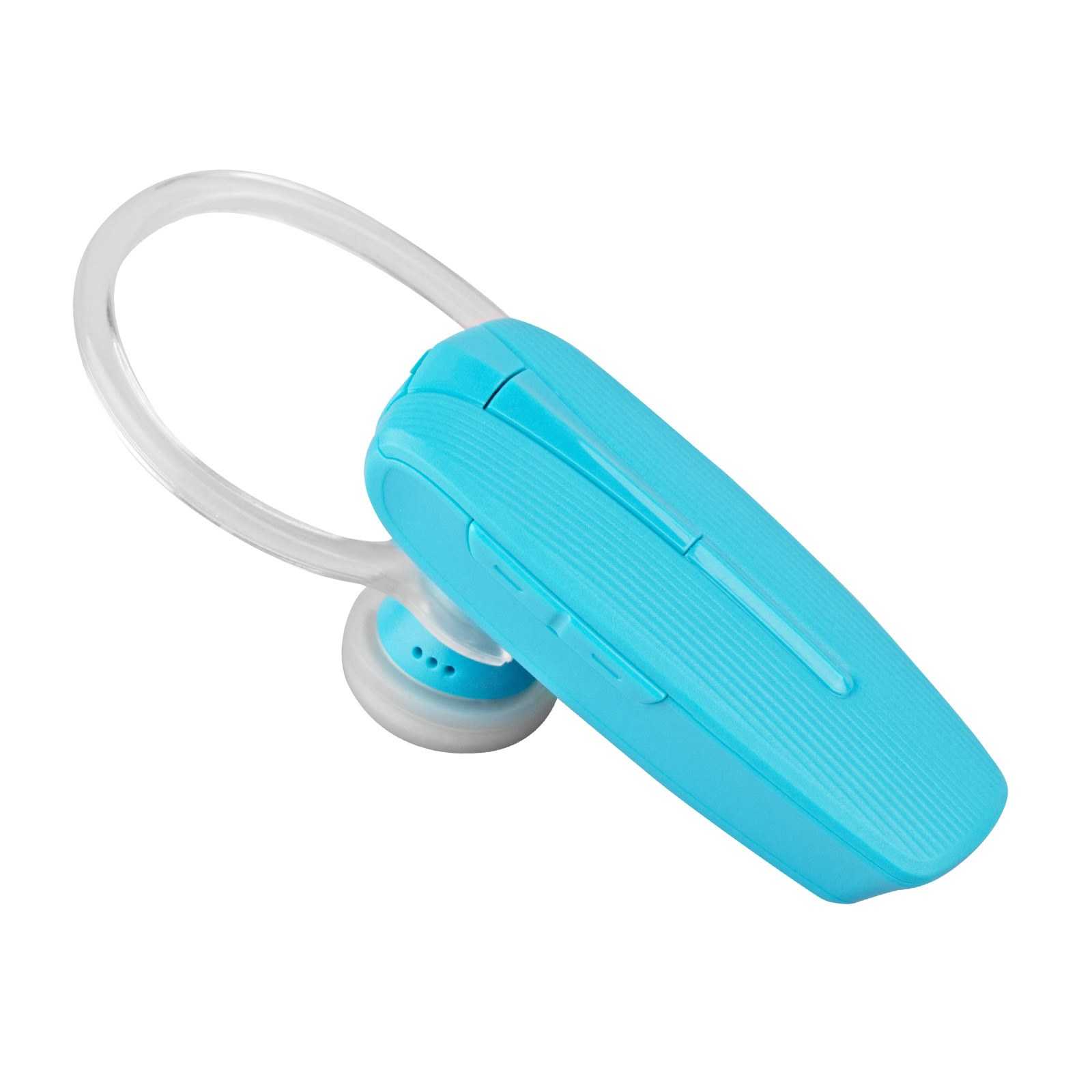

　　避免音频传输过程中产生气流异音，硅胶裙边的厚度从根部0.8mm渐变到边缘0.2mm，佩戴时能随耳甲腔的形状自然形变，贴合度更高的同时不会对耳道产生硬挤压。主机身部分采用长条形流线型设计，整体长度62mm，最大宽度18mm，厚度12mm，外壳表面做细密的竖向纹理处理，既提升手持拿取时的摩擦力，避免佩戴过程中打滑脱落，也能减少外壳表面的指纹残留。机身侧面设置一体式音量加减按键，按键行程0.5mm，按压力度控制在1.2N，按压反馈清晰，不会出现误触或者按压无响应的问题，按键与外壳的配合间隙控制在0.1mm，兼顾装配公差与外观整体性。设计过程中优先考虑装配工艺性，整机外壳采用上下扣合结构，扣位均匀分布在机身内侧，共设置8处卡扣，

　　单个卡扣的扣合量0.4mm，装配时无需额外螺丝固定，既提升生产装配效率，也让机身外观更简洁无突兀拼接痕迹。耳罩部分与机身的衔接位置做了密封胶圈槽设计，胶圈采用0.5mm线径的硅胶圈，装配后可实现IPX4级防水能力，满足日常运动出汗、小雨环境下的使用防护需求。内部结构预留了蓝牙主板、锂电池、扬声器的安装定位柱，定位柱高度2mm，直径1.5mm，与PCB板的定位孔间隙配合0.05mm，装配时可快速定位元器件，避免组装过程中元器件偏移影响性能。整体结构的壁厚控制在1.2mm-1.5mm之间，所有转角位置都做R0.5以上的圆角过渡，避免注塑生产过程中出现应力集中导致的外壳开裂问题，同时也让整机的握持触感更顺滑无棱角。
