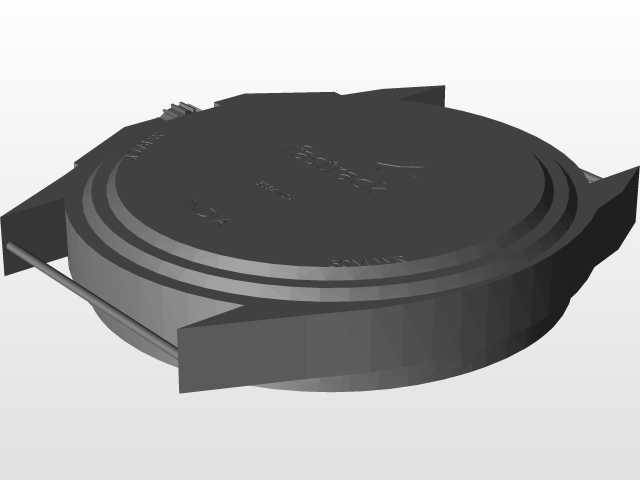

Fastrack金属腕表后盖结构三维数模

　　日常穿戴类计时产品的结构设计中，后盖作为直接接触皮肤、承担密封与内部元件防护作用的核心零件，其曲面精度、边缘配合公差直接决定整表的佩戴舒适度与防水防尘性能。这款金属腕表后盖的三维建模，完全围绕实际量产装配的需求展开，首先从佩戴贴合度出发，后盖整体采用薄型圆盘式结构，外轮廓做了连续的圆弧倒角处理，避免直角边缘剐蹭佩戴者腕部皮肤，适配日常长时间佩戴的使用场景。从结构功能层面看，该后盖的外缘预留了与表壳主体配合的止口结构，建模时严格控制止口的径向配合公差，既保证装配时能够顺利压合定位，又能在装入密封胶圈后形成足够的挤压量，满足日常洗手、淋溅场景下的防水要求，避免内部机芯、电路板等元件接触水汽出现故障。后盖的外表面做了品牌标识、

　　产地标注的凹凸特征建模，这类特征的深度控制在0.15mm以内，既保证标识的辨识度，又不会因为凸起过高造成佩戴时的异物感，也不会因为凹陷过深积累汗渍、污垢，降低日常清洁的难度。从设计思路上，建模过程优先保证零件的工艺可行性，整体采用冲压后车削成型的工艺路线，所有曲面均做了拔模角度处理，避免冲压脱模时出现表面拉伤，边缘的壁厚控制在均匀的1.2mm，既保证零件的结构强度，不会因为日常轻微磕碰出现变形，又能尽可能控制整表的重量，降低腕部佩戴的负重感。安装边界方面，该后盖的径向尺寸完全匹配对应表壳的内圈安装位，轴向的凸起高度控制在0.8mm以内，装配后不会突出表壳主体的轮廓线，保证整表侧面的线条流畅度，后盖内侧预留了机芯定位的凸台结构，

　　能够在装配时快速对准机芯的固定位，减少装配环节的调整时间，提升量产装配的效率。针对日常使用中可能出现的跌落、挤压场景，建模时对后盖的受力薄弱位置做了局部加厚处理，在靠近表耳连接的位置适当增加壁厚，避免受外力冲击时出现变形导致密封失效。
