船用多功能安装基座结构设计

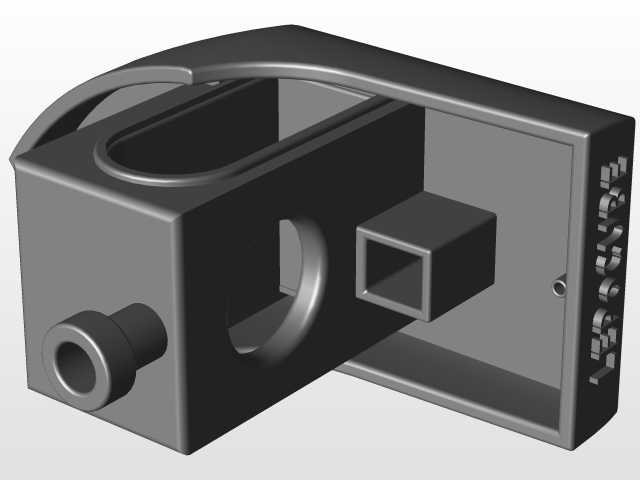

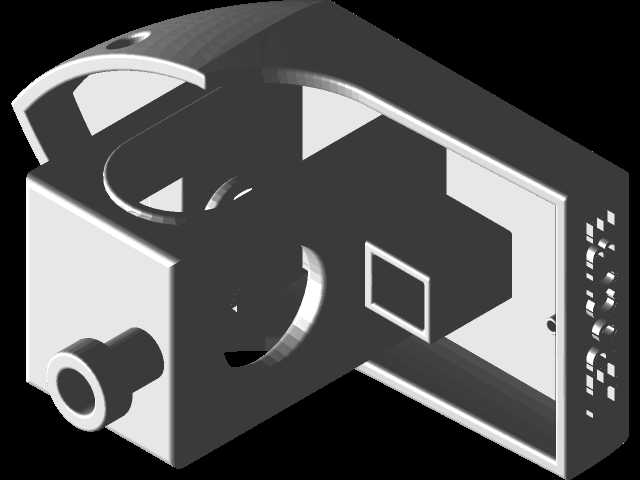

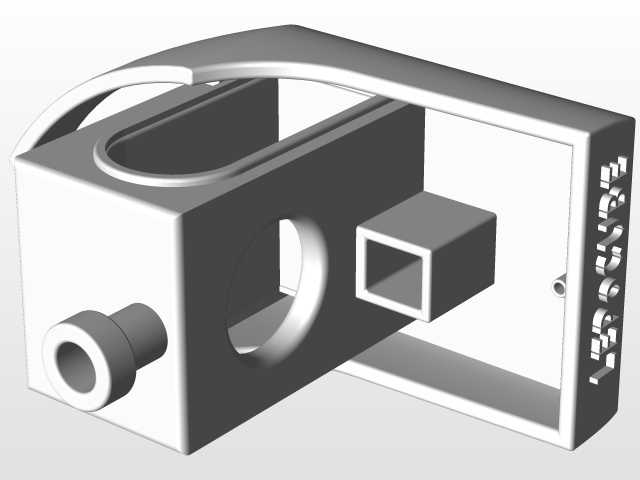

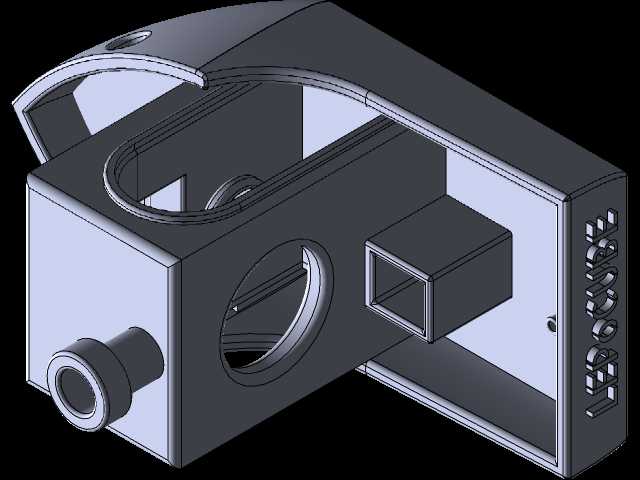

　　该结构件为船舶舱内配套安装基座，主要应用于内河及近海作业船舶的舱室设备布设场景，承担舱内小型功能模块的定位承载、管线避让与多向连接作用，适配船舶航行中持续振动、盐雾侵蚀的复杂工况，可直接作为船载传感模块、小型阀组或电控单元的安装载体，无需额外加工适配垫块即可完成组件对接。从结构设计逻辑来看，整体采用一体化框式承载构型，主体通过等壁厚筋条围合形成半开放容纳腔，腔体内预留的环形安装位可适配圆柱型功能部件的同轴装配，侧壁开设的方形通孔用于穿设线缆或小型气路管路，避免船舶航行中管线晃动与结构件产生摩擦损耗。前端伸出的圆柱型接口带有同轴内孔，可直接对接外接管路或快插接头，接口根部做了圆弧过渡处理，降低应力集中风险，

　　适配船舶长期颠簸工况下的交变载荷承载需求。顶部的弧形提手结构并非用于人工搬运，而是作为舱内吊装时的吊点配合位，可通过卸扣直接连接吊具完成整基座的舱内吊装定位，弧形轮廓做了倒圆角处理，避免吊装时应力集中导致结构形变。侧面排布的多组阶梯式安装凸台带有预制安装孔位，可直接通过螺栓固定相邻功能组件，凸台的高度差经过测算，恰好预留出组件接线与散热的操作空间，无需额外加装支撑垫块。从安装边界来看，整体结构的外轮廓尺寸适配船舶标准舱室肋板间距，底部平整安装面可直接贴合舱内预装的垫板完成固定，各方向的突出结构均未超出船舶舱内走道的安全净距要求，安装后不会影响舱内人员通行与日常检修操作。结构的壁厚设计兼顾了轻量化与结构强度，

　　非承载区域做了局部减薄处理，承载连接区域则适当增加壁厚，在满足船舶结构件强度要求的前提下尽可能降低整体重量，减少船舶航行的无效载荷。各连接孔位的位置公差按照船用设备安装标准设定，可保证对接组件的装配同轴度与位置精度，避免因船舶航行振动导致连接松动或密封失效。结构的边角位置均做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少盐雾环境下的应力腐蚀开裂风险，提升构件在海洋高湿高盐环境下的使用寿命。
