水平定向钻井泥浆回收处理成套装置

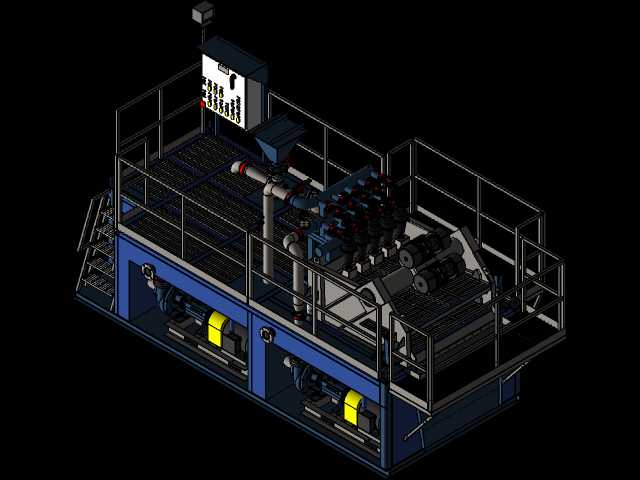

　　这套设备主要适配非开挖水平定向钻进、油气浅层钻井作业场景，核心作用是对钻进过程中返回井口的泥浆携带物做分级处理，实现泥浆的循环复用与钻屑的合规分离，减少钻井作业的耗材消耗与废弃物排放。从结构布局来看，整套装置采用撬装集成式设计，底部为整体焊接的钢制底座框架，上层设置带安全护栏的操作检修平台，侧面配套斜梯方便运维人员抵达操作区，所有功能模块均集成在同一底座上，不需要现场做复杂的分体拼接，转场时可整体吊装运输，适配野外钻井作业频繁转场的需求。设备下层框架内集成了泥浆供给泵组与驱动单元，泵组进出口采用硬管加软连接的组合配管方式，既保证管路连接的刚性定位，也能抵消泵组运行时产生的振动，避免管路焊缝长期受振开裂；

　　驱动端配套的护罩完全覆盖传动部件，满足野外作业的安全防护要求。中层核心处理区依次布置了振动筛、除砂除泥旋流单元，振动筛采用多层筛网结构，可先对大粒径钻屑做初级筛分，筛分出的固相钻屑通过侧边排料口排出，透筛的泥浆进入旋流单元，通过离心沉降作用分离出更小粒径的砂粒与泥质颗粒，处理后的泥浆进入储浆仓，通过管路输送回钻井系统重复使用。上层平台设置了电气控制箱，所有泵组、振动筛的控制按钮与状态指示灯均集中布置在箱面，操作人员在平台上即可完成整套设备的启停操作与运行状态监控，控制箱旁预留了检修空间，方便日常对电气元件做维护检查。整套设备的管路布局充分考虑了防堵需求，所有泥浆流经的管路均采用大曲率半径弯头，减少管路拐点的淤积风险，

　　管路最低处设置排污口，设备长期停用时可排空内部存浆，避免泥浆干结堵塞管路。安装边界方面，整套装置的外围尺寸适配常规货运平板车的装载限界，底座上预设的吊装点位置经过重心校核，整体吊装时不会出现倾斜侧翻风险，设备就位时只需要做基础的水平找平，不需要额外浇筑固定地脚，可快速完成现场布设投入使用。在实际作业中，这套装置可根据钻进的地层特性，调整振动筛的筛网目数与旋流单元的工作压力，适配黏土、砂层、砾石层等不同地层的泥浆处理需求，有效降低泥浆的固相含量，减少钻具的磨损，提升钻进作业的效率。
