汽车变速器花键输入轴结构设计

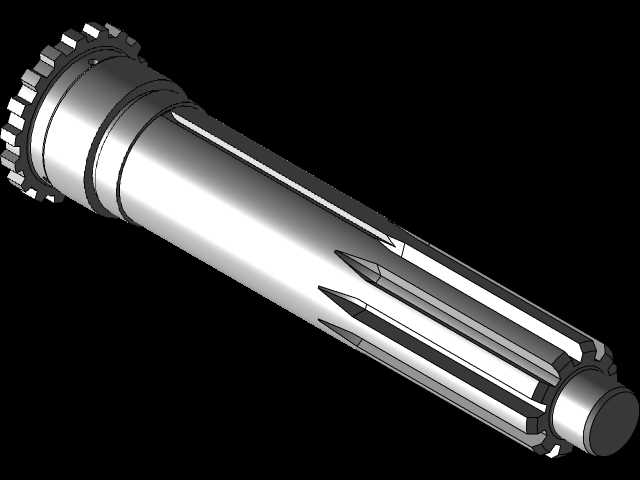

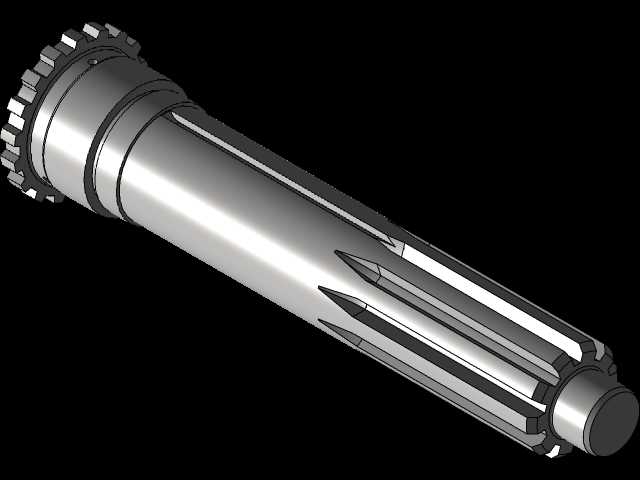

　　这款输入轴是手动变速器动力输入端的核心承载零件，主要匹配横置前驱乘用车的手动换挡变速器，安装在变速器壳体前端的轴承座孔内，前端通过花键与离合器从动盘毂配合承接发动机输出的扭矩，后端通过轴身的花键段与变速器常啮合齿轮、同步器组件配合，将动力传递给中间轴或输出轴组，实现不同挡位下的动力切换与扭矩传递。从结构设计来看，轴身采用阶梯轴布局，各轴段直径根据承载扭矩、轴承安装位、齿轮配合位的需求逐级变化，靠近输入端的外花键采用渐开线齿形，齿向做了微修形处理，能够抵消离合器接合时的轴向偏载，降低花键齿面的接触应力，避免长期交变载荷下出现齿面压溃、磨损过快的问题。轴身中段的长花键段为滑动花键结构，齿侧间隙控制在合理公差范围内，

　　既可以保证同步器齿毂在花键上顺畅滑动完成换挡动作，又能避免间隙过大导致传动过程中出现冲击异响。轴身的光轴段分别对应深沟球轴承、滚针轴承的安装位，轴颈表面粗糙度、圆柱度公差严格匹配轴承安装的精度要求，轴承安装位的轴肩高度按照轴承内圈定位标准设计，既保证轴承轴向定位可靠，又不会过高导致轴承拆卸困难。输入端的齿轮结构为驻车棘轮齿，与变速器驻车机构的棘爪配合，实现驻车状态下的动力锁止，棘轮齿的齿形角度、齿根圆角都经过强度校核，能够承受驻车时车辆溜动带来的瞬时冲击载荷，避免齿根断裂。设计过程中，轴的各过渡圆角都做了圆弧过渡处理，避免应力集中，花键末端加工有退刀槽，保证花键加工的精度，同时退刀槽的尺寸也考虑了热处理时的应力释放需求，

　　减少淬火过程中出现裂纹的风险。轴的整体同轴度公差控制在0.02mm以内，保证高速旋转时的动平衡性能，避免变速器工作时出现轴系振动、轴承过早疲劳失效的问题。安装边界上，轴的轴向定位通过前端轴承卡环、后端轴肩实现，各配合段的长度尺寸严格匹配变速器壳体、离合器壳体的安装空间，不会出现装配干涉，轴的中心加工有贯通的油孔，能够将变速器底部的润滑油引导到各轴承、花键配合面，实现运动部件的飞溅润滑，降低摩擦损耗，提升零件的使用寿命。
