四向变速箱专用油尺结构设计

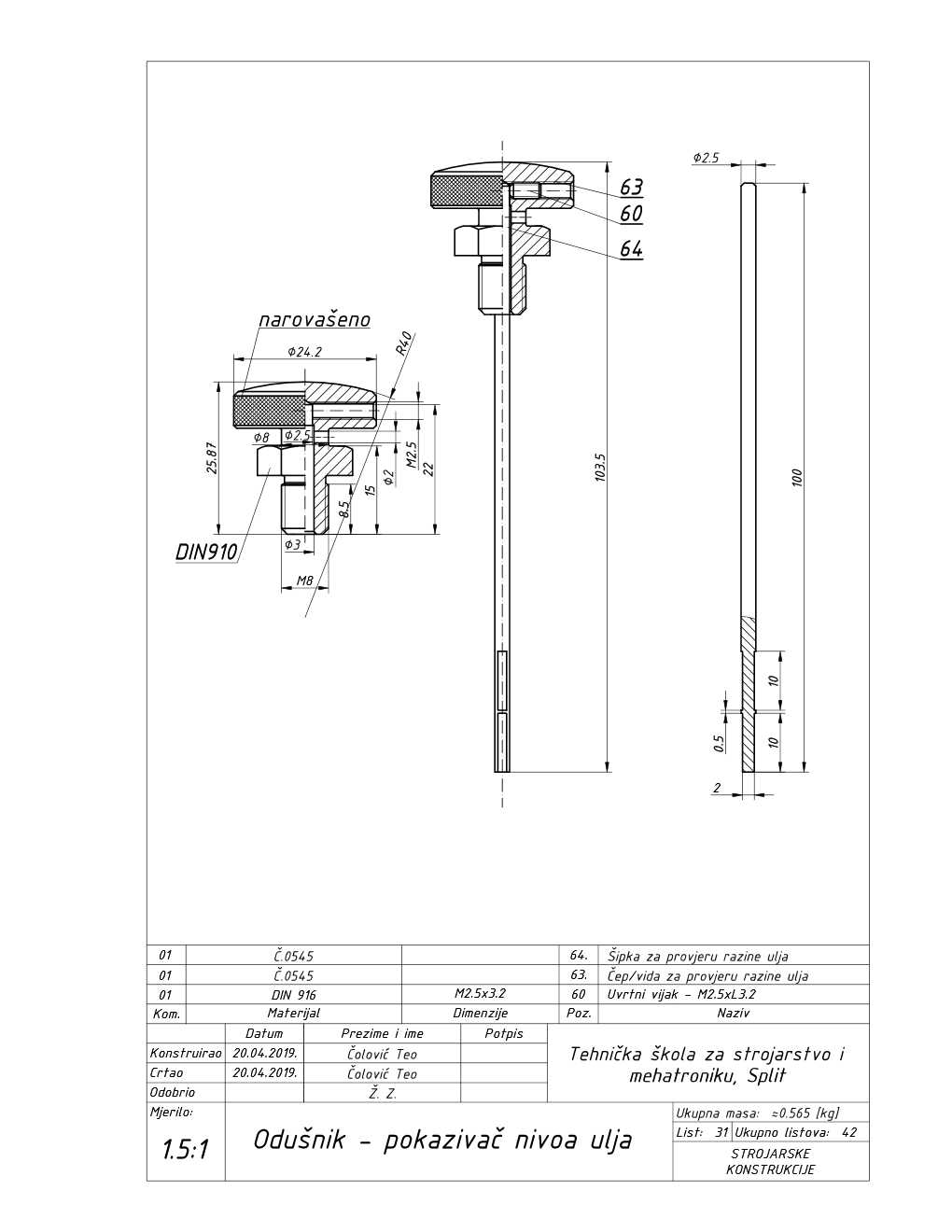

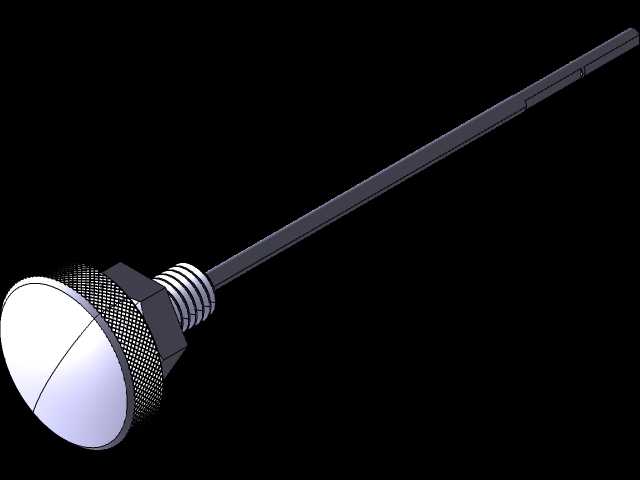

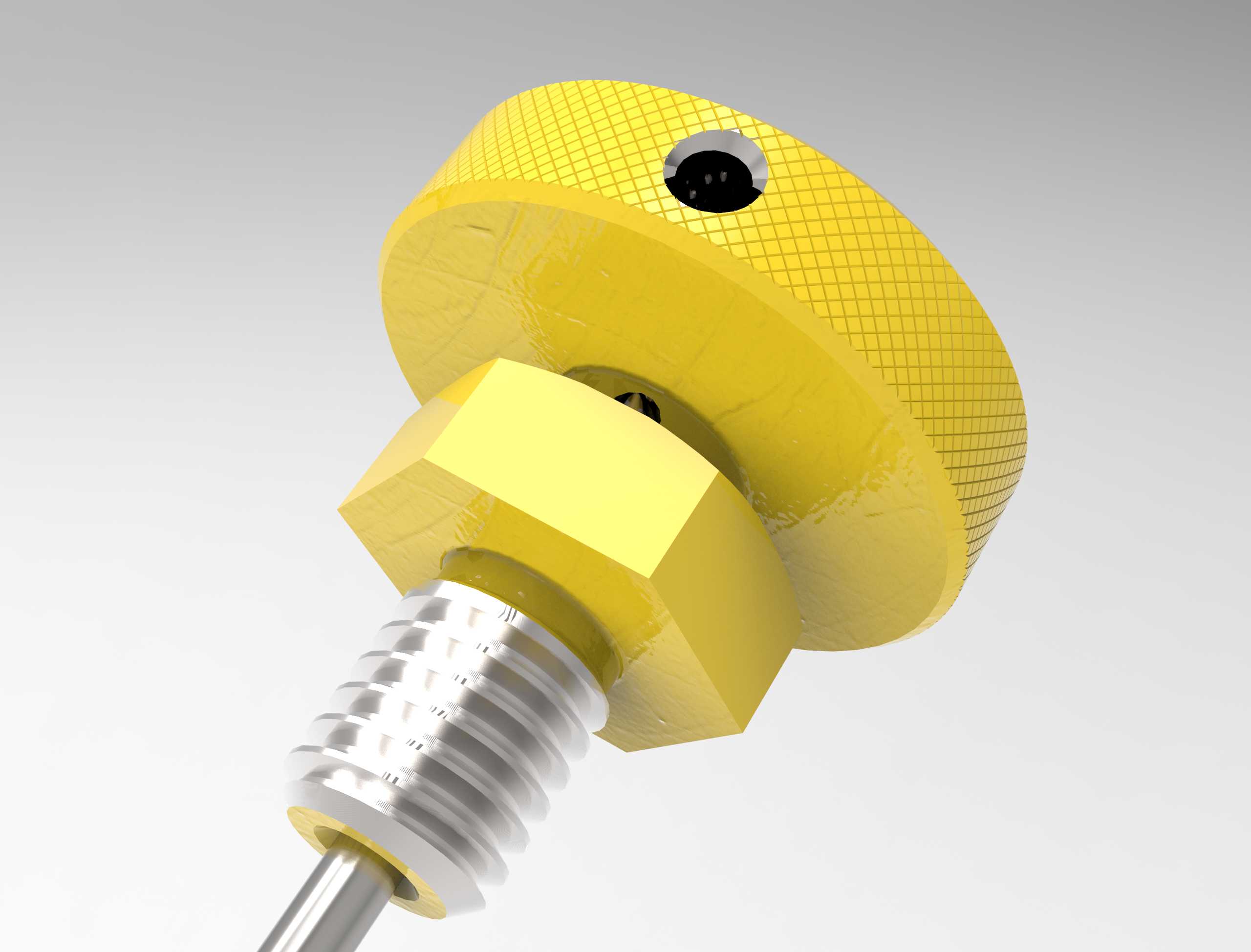

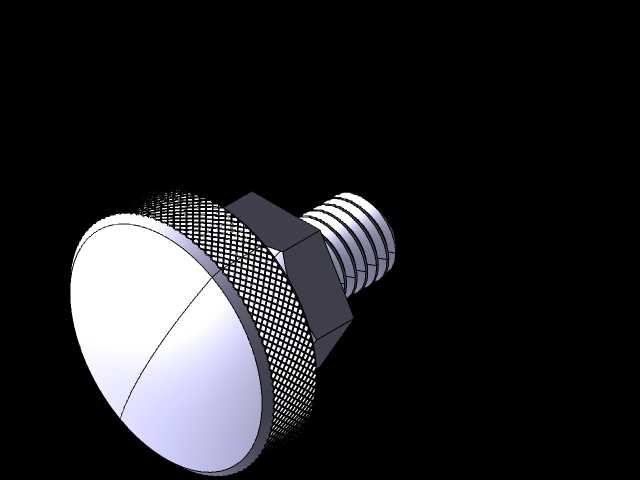

　　这款油尺是专门适配四向变速箱开发的液位检测构件，核心作用是在变速箱日常运维、装配校验环节，快速获取箱体内部润滑油的实际液位高度，判断油液存量是否处于合理工作区间，避免因油液不足导致传动齿轮、同步器等核心部件润滑失效，或是油液过量造成的运转阻力增大、油封渗漏等问题。从结构设计来看，整体采用细长杆式布局，顶端设置带外螺纹的安装基座，基座搭配滚花防滑的旋拧头部，安装时可直接通过螺纹配合固定在变速箱箱体预设的检测孔位上，螺纹规格匹配常规变速箱检修孔的通用安装尺寸，无需额外改制安装位即可完成装配，基座上预留的小孔可用于穿装防丢锁丝，避免车辆或设备运行过程中油尺受振动松脱掉落。探杆部分采用刚性金属材质制作，保证长探入状态下不会出现弯折变形，

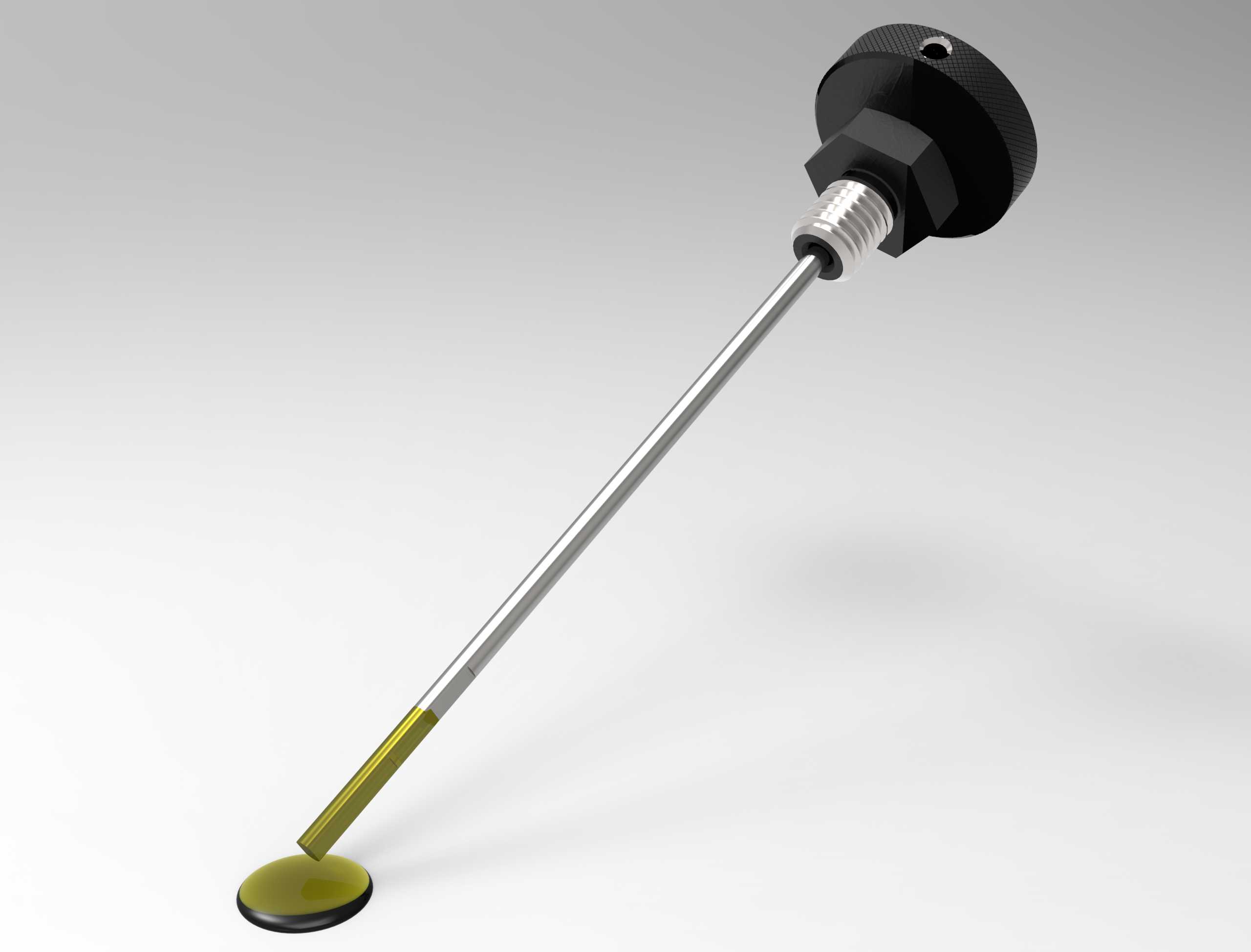

　　探入端做了醒目的色标处理，对应油位的上下限刻度区间，运维人员拔出油尺后可直接通过色标覆盖位置快速判断油位是否合格，无需额外比对刻度线，大幅提升现场检测的效率。设计过程中充分考虑变速箱内部的布局边界，探杆长度经过精准核算，探入后不会触碰箱体内的齿轮、换挡拨叉等运动部件，同时探杆的走向避开了箱体内的油道、加强筋结构，保证插拔过程顺畅无卡滞，探入端的端头做了圆滑过渡处理，插拔时不会刮伤箱体内壁的机加工面，也不会勾挂箱内的密封件、线束等附属构件。实际应用场景覆盖四向变速箱的装配线终检、售后定期保养、故障排查等多个环节，相比传统的固定式液位计，这种油尺结构无需在箱体上开设大尺寸安装孔，加工成本更低，同时检测过程不需要额外辅助工具，

　　徒手即可完成操作，对于空间紧凑、布置位置受限的变速箱结构，这种细长杆式油尺的适配性更强，能够在狭小的安装空间内完成液位检测功能，且整体结构简单可靠，没有复杂的活动构件，长期使用不会出现卡滞、失效的问题，金属材质的主体结构可耐受变速箱工作时的高温油液环境，不会出现老化、变形问题，使用寿命与变速箱整体大修周期匹配。
