单级圆柱齿轮变速箱结构设计方案

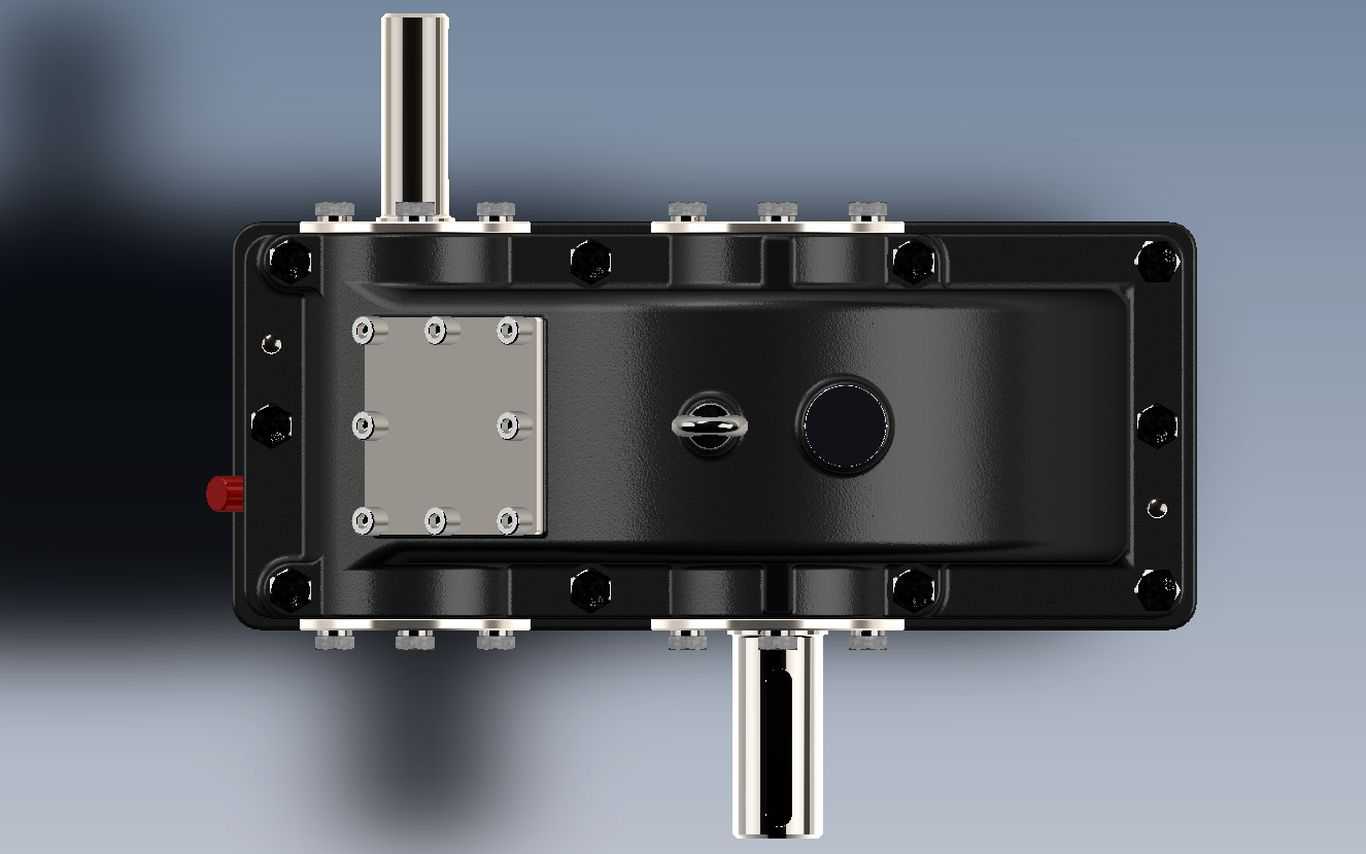

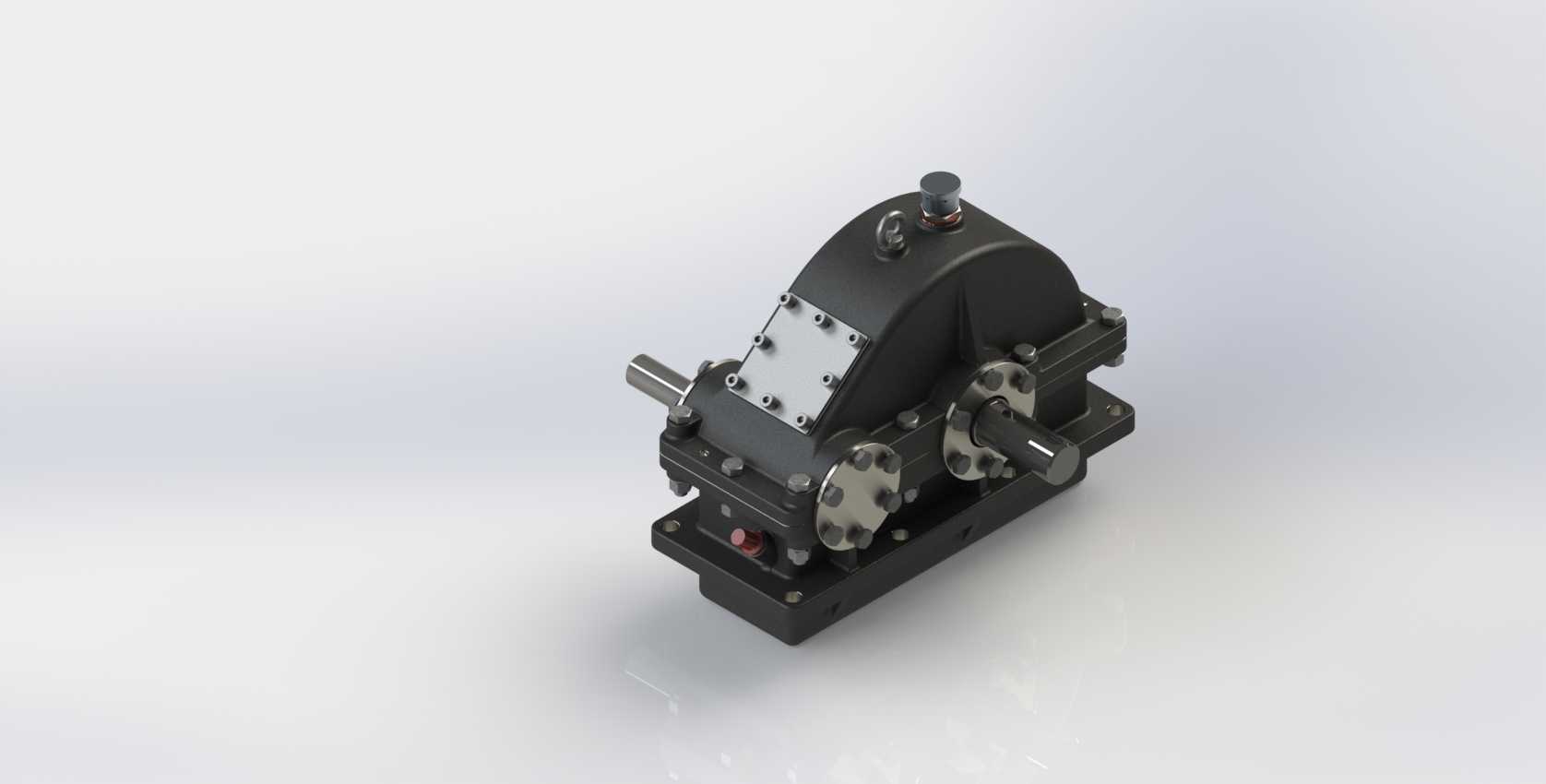

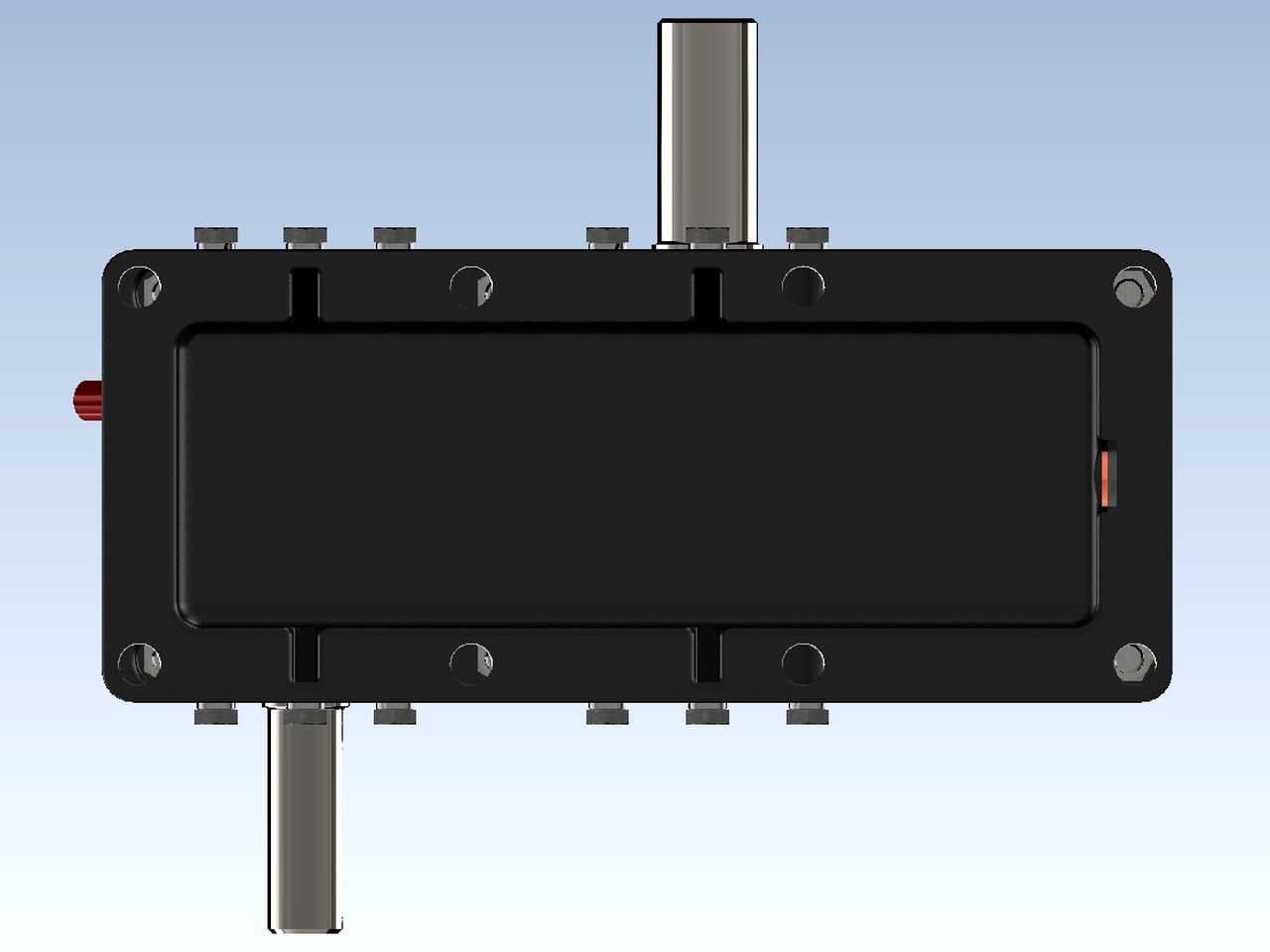

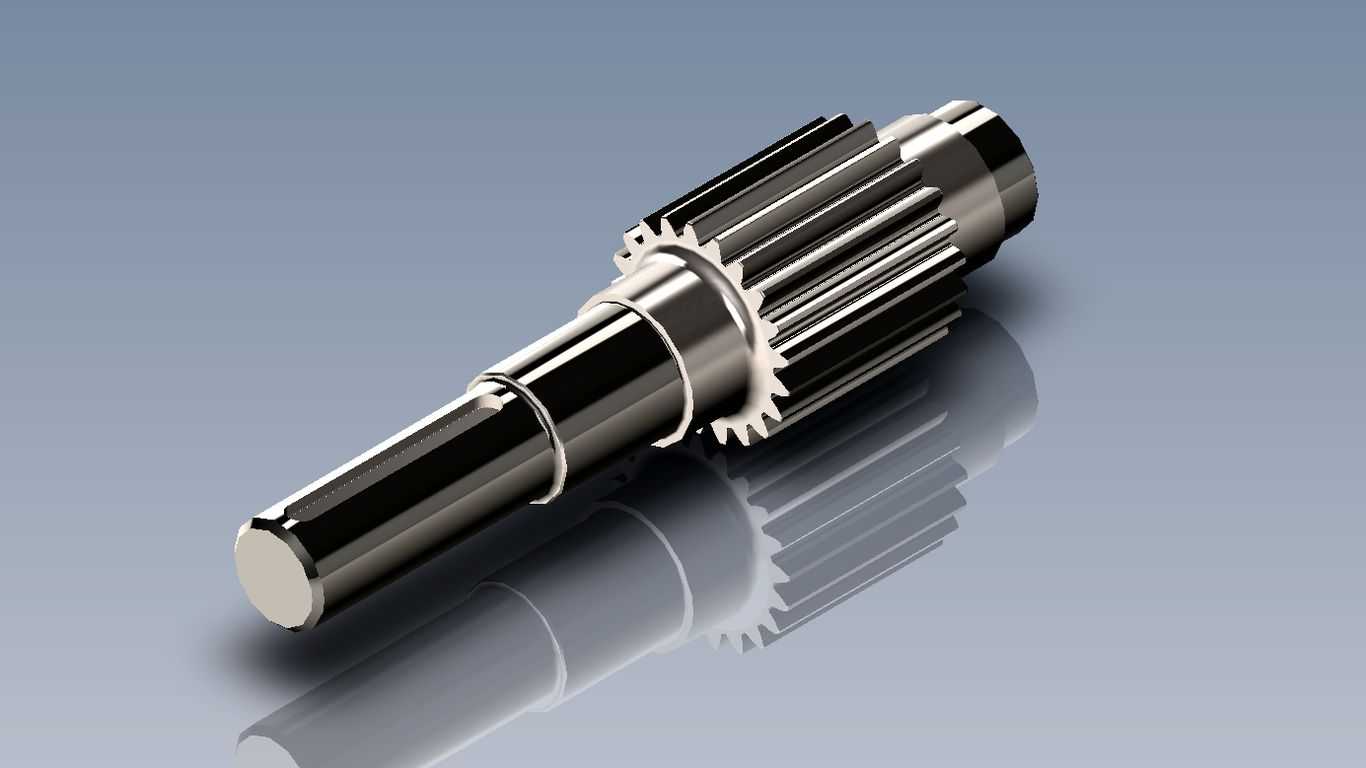

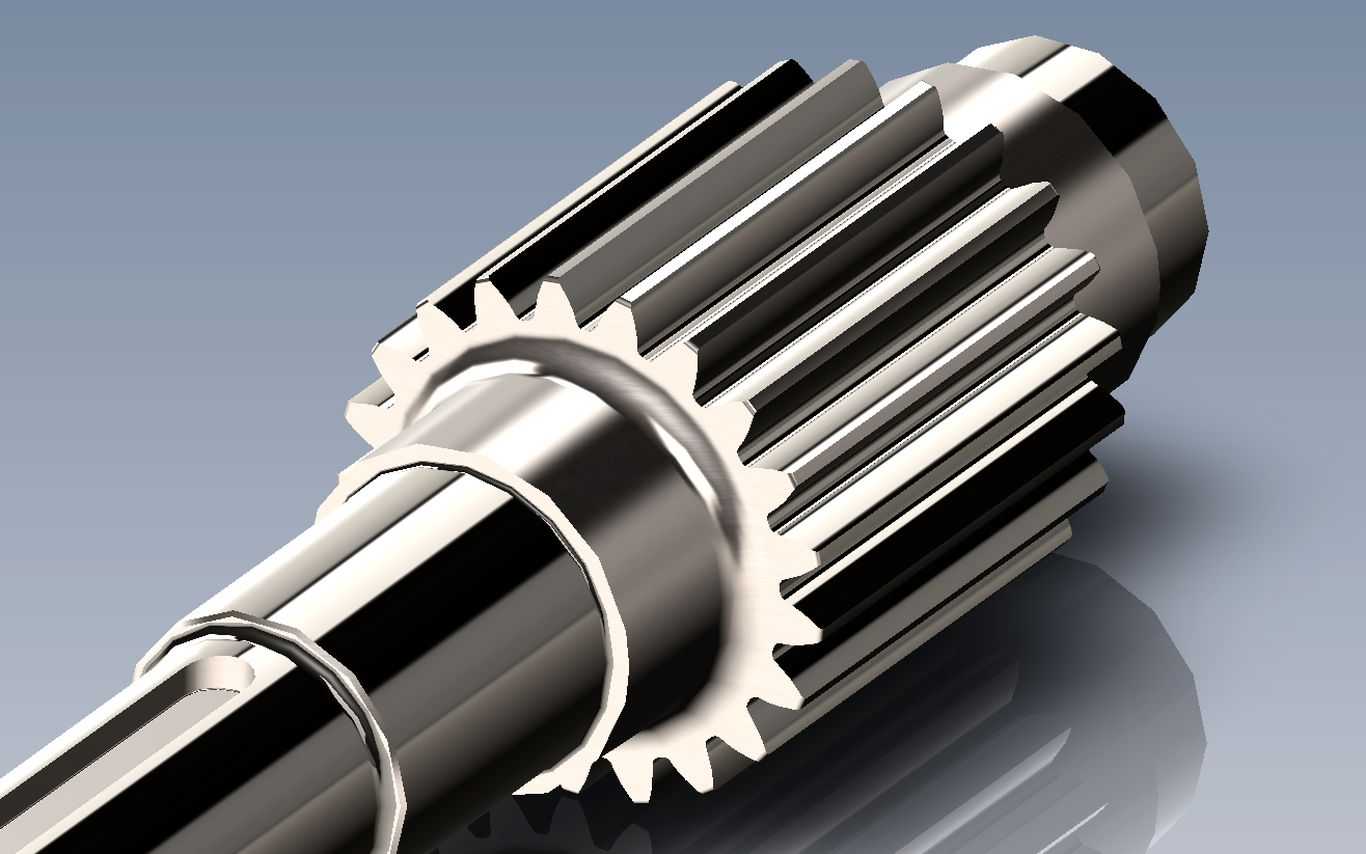

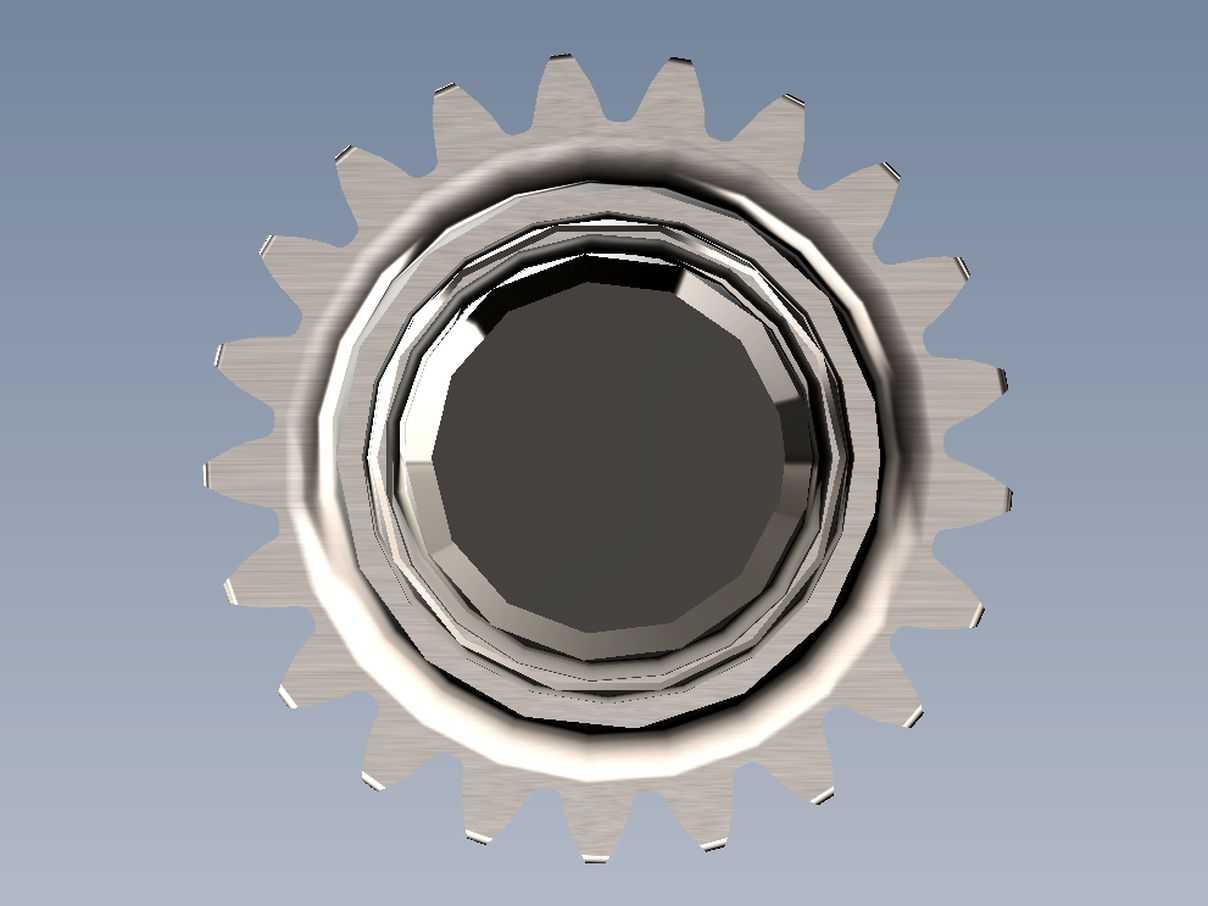

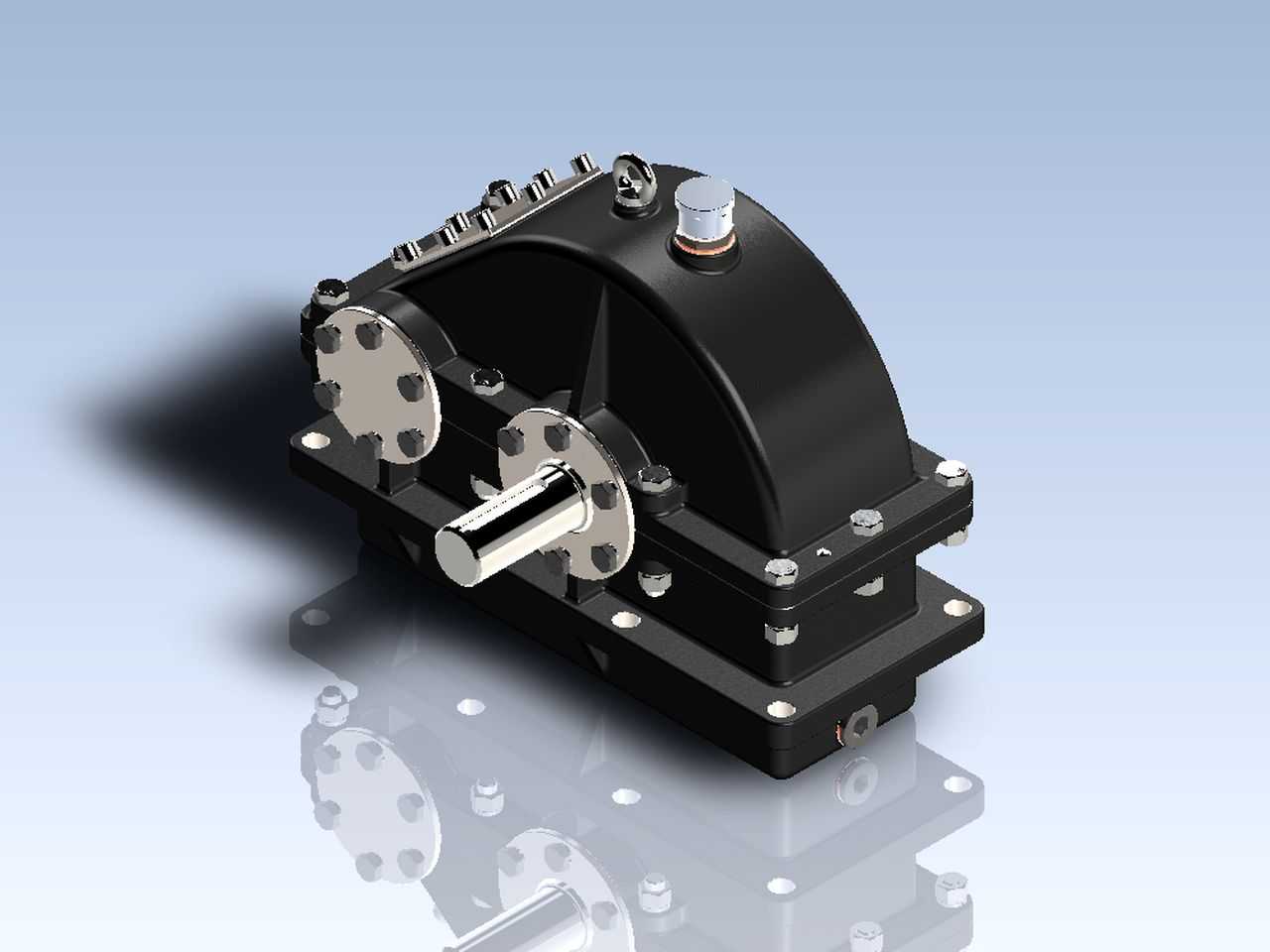

　　这款单级齿轮变速箱主要应用在中小功率的工业传动场景中，常见于轻工输送线、小型农用加工设备、通用机床辅机等需要固定减速比的动力传递环节，核心作用是匹配原动机与工作端的转速差，同时放大输出扭矩，让动力输出特性适配负载端的实际运行需求。从结构设计逻辑来看，整体采用剖分式铸铁箱体作为承载基体，上下箱盖结合面经过精密铣削加工，保证密封性能同时便于内部齿轮、轴系组件的装配与后期维护，箱体底部预留的安装地脚带有定位销孔与螺栓过孔，能够直接固定在设备安装基座上，安装边界的孔位间距经过适配设计，可兼容多数常规传动工位的安装尺寸要求。传动部分采用直齿圆柱齿轮啮合方案，传动比设定为5，齿轮模数选取2.5，主动轴齿轮齿数21、从动轴齿轮齿数105，

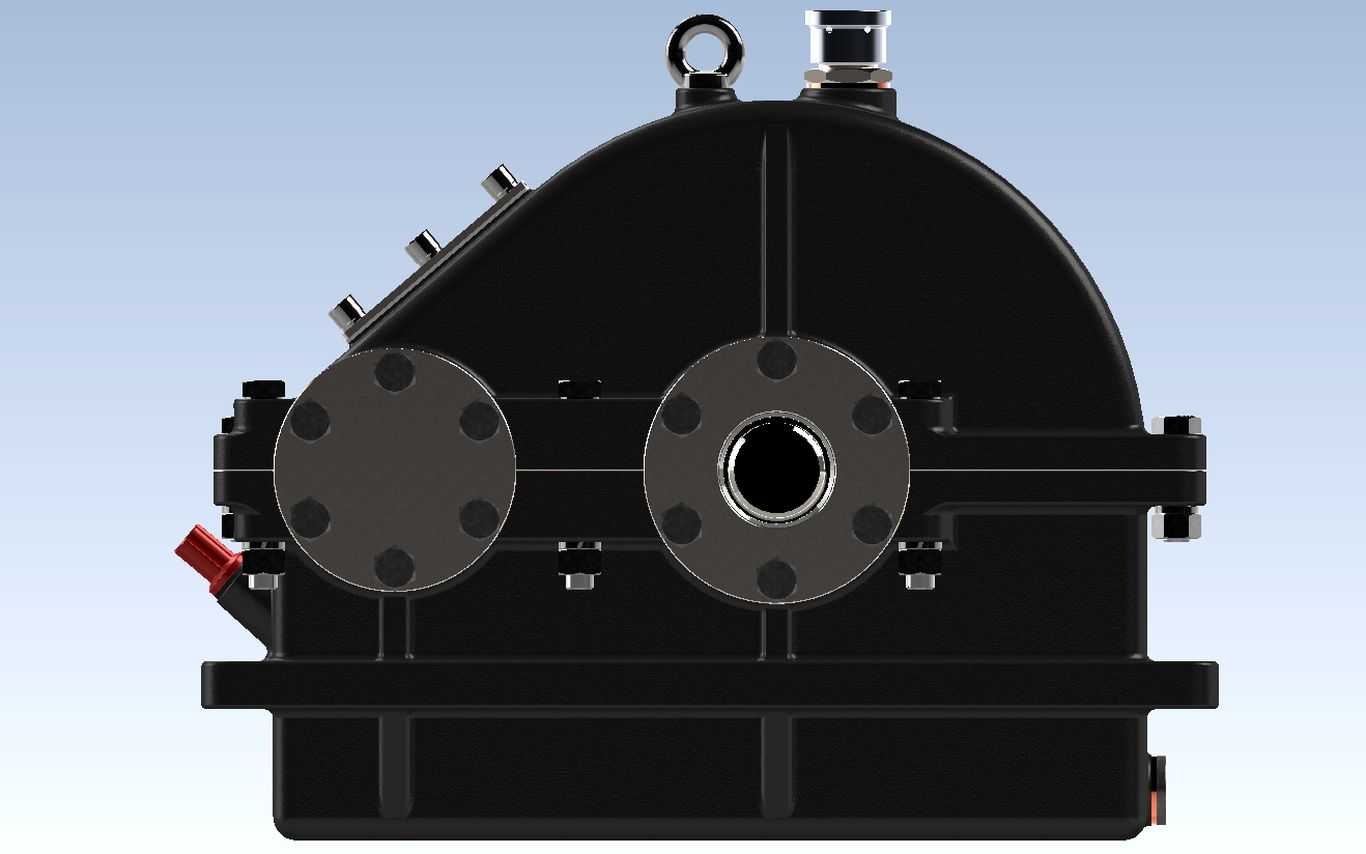

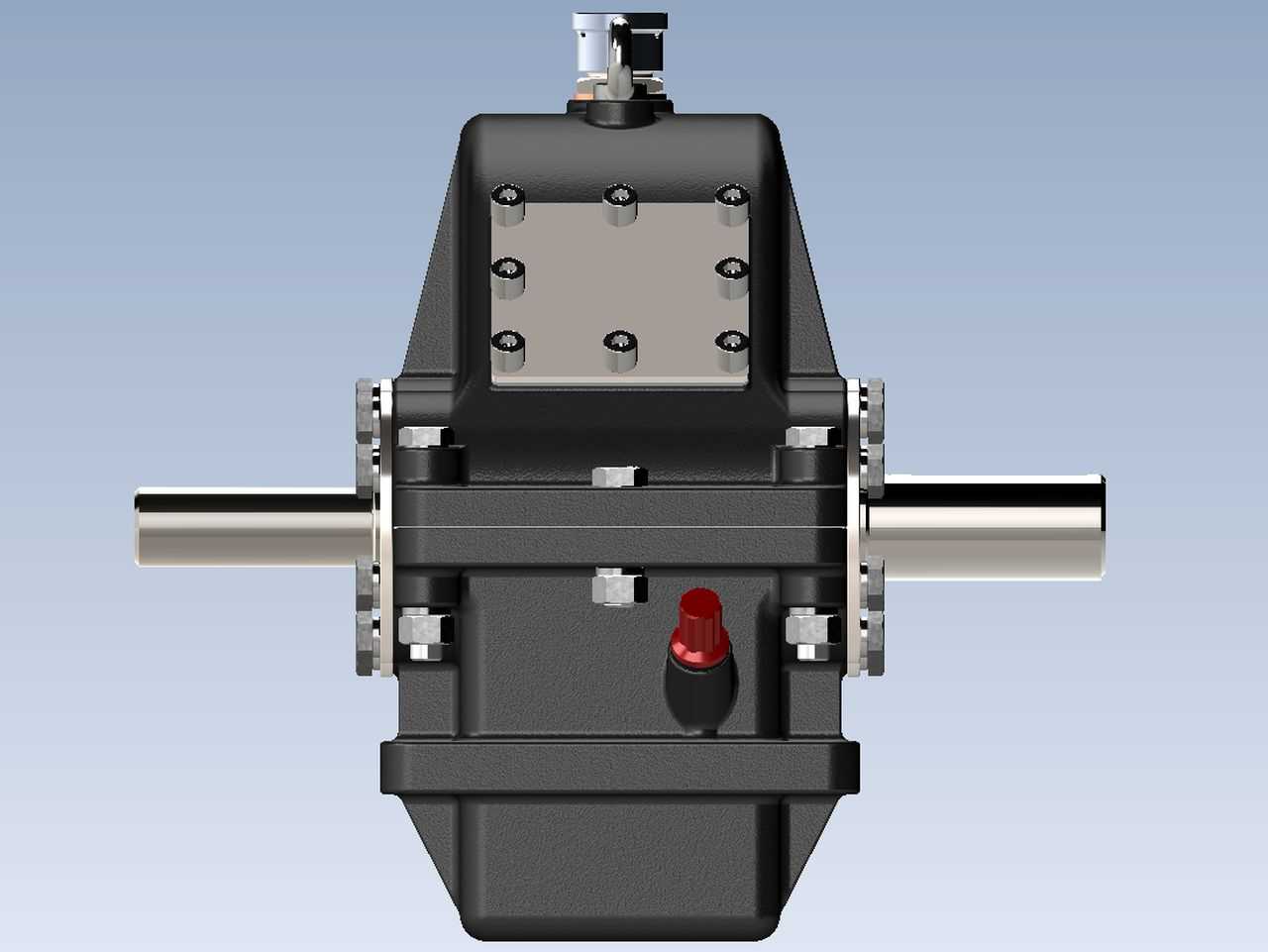

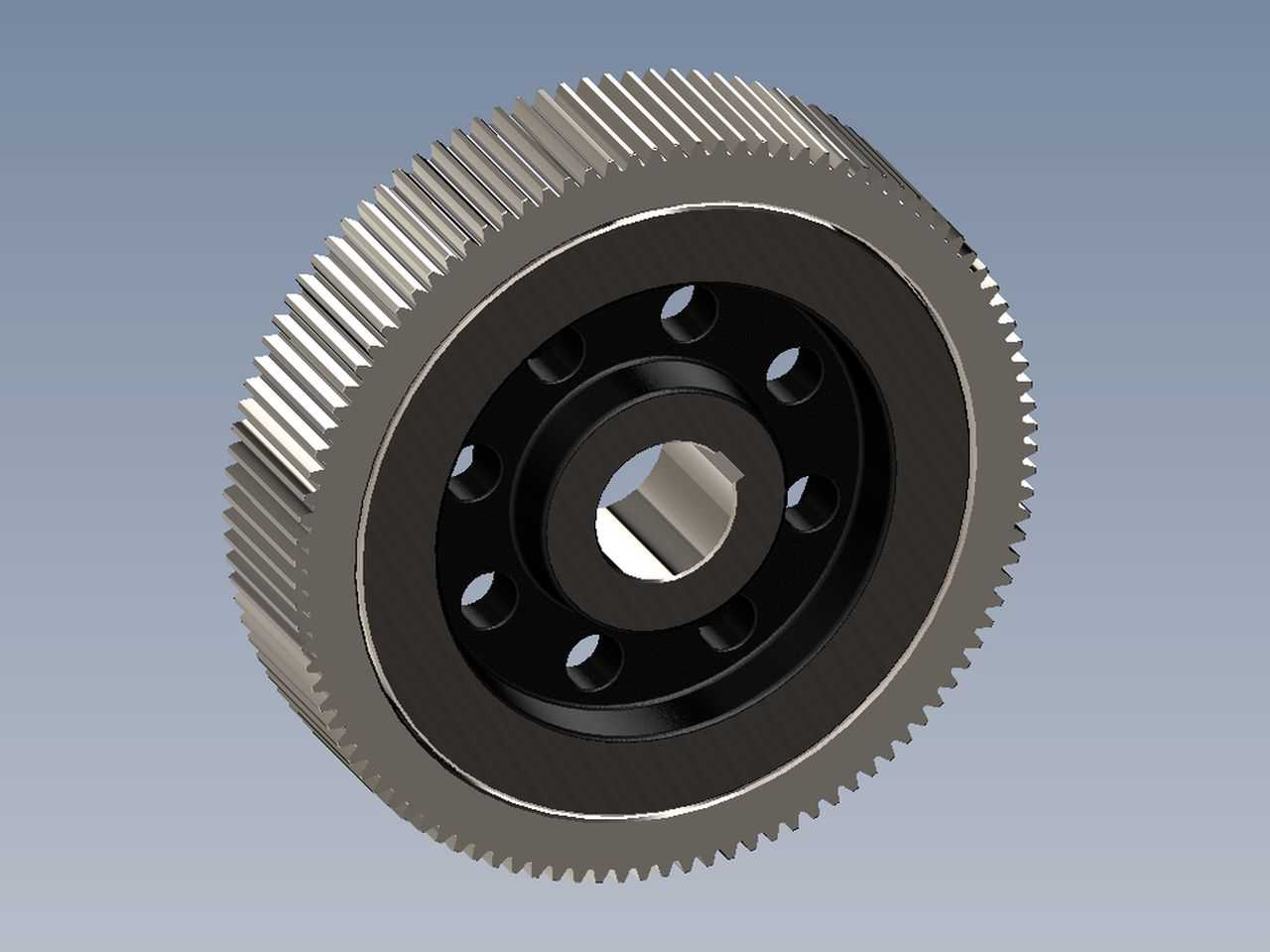

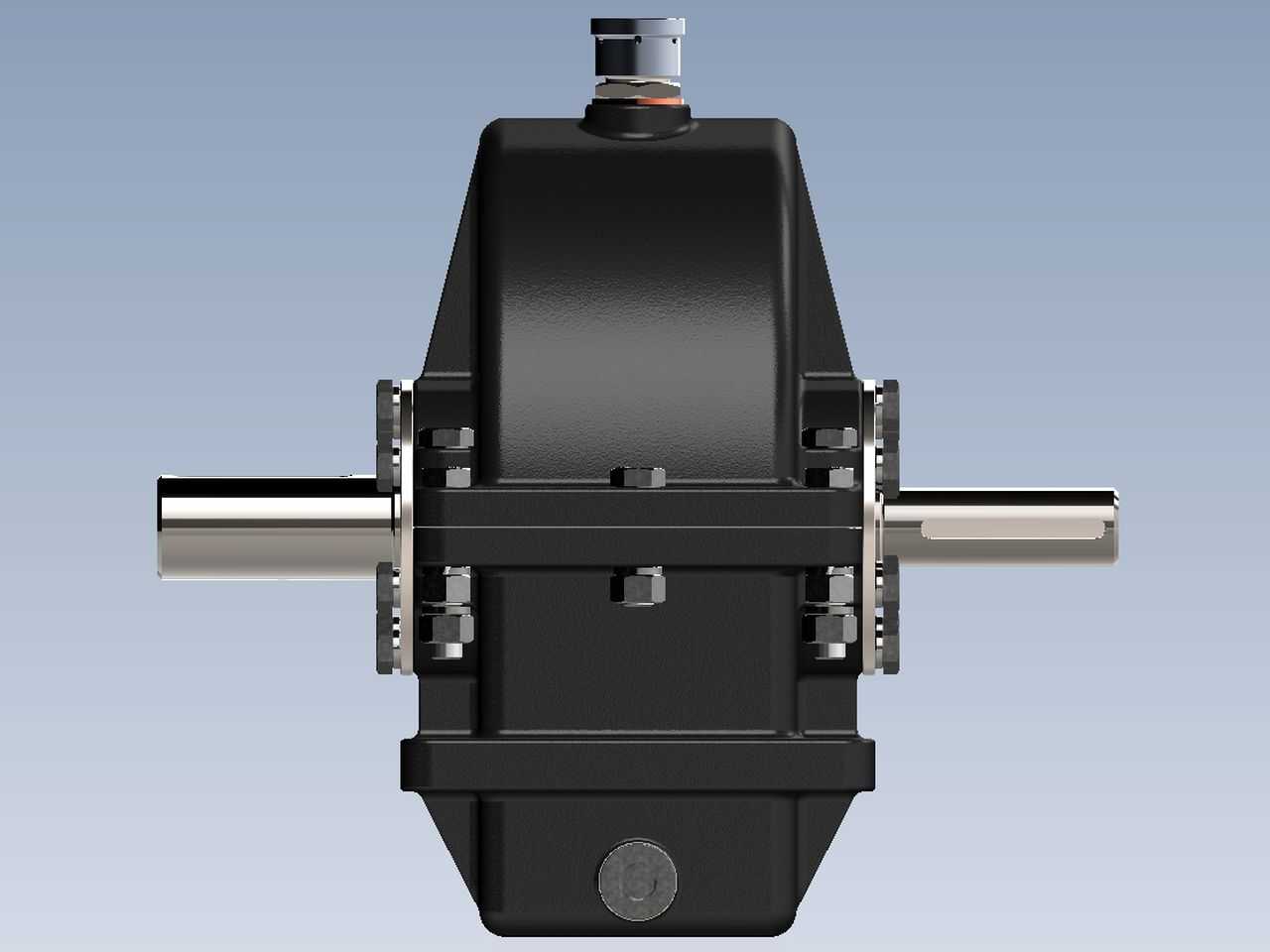

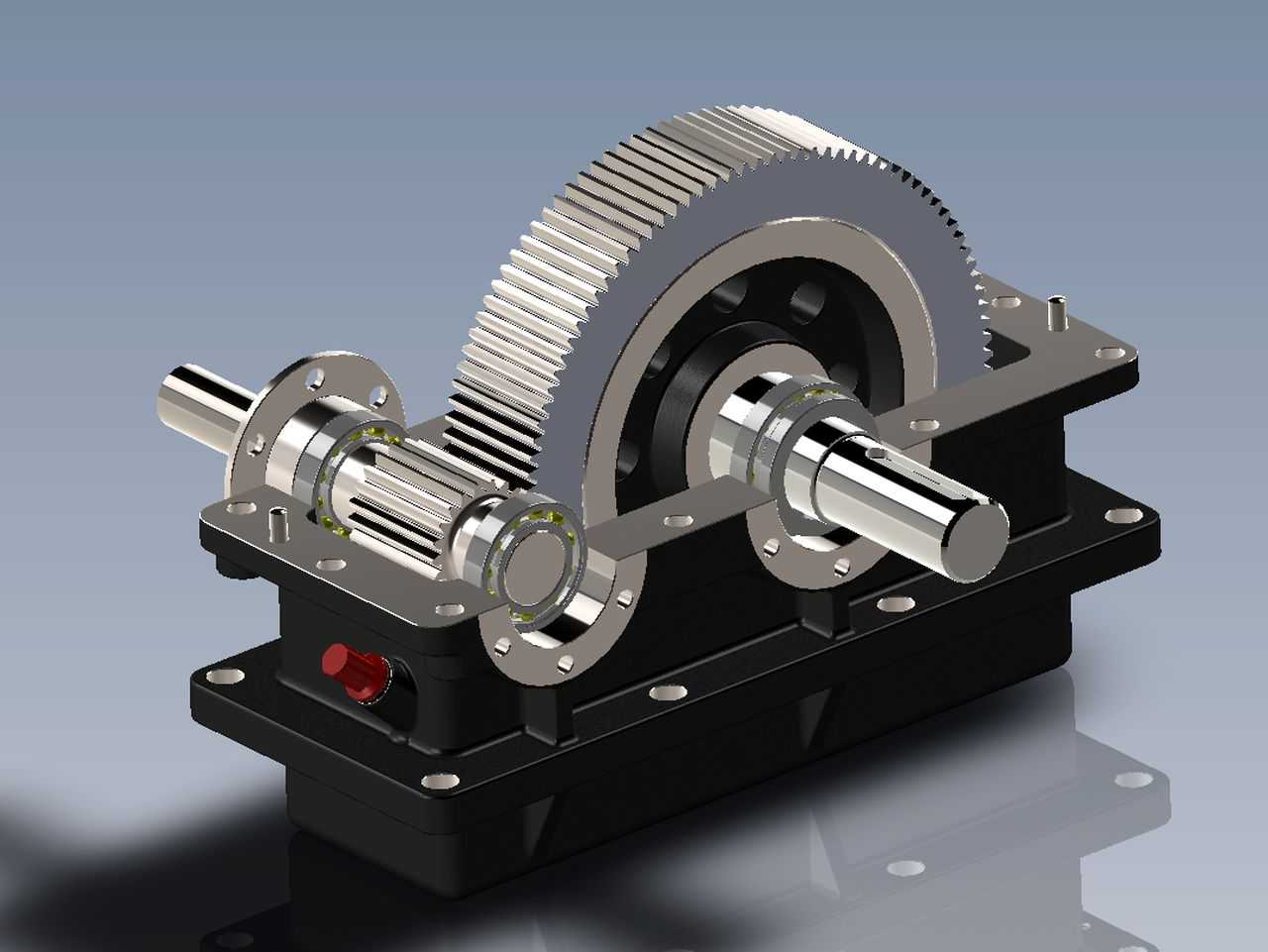

　　两轴的中心轴距控制在160mm，这个参数组合既保证了单级传动下的传动效率，也控制了箱体的整体外形尺寸，不会占用过多设备安装空间。轴系两端采用滚动轴承作为回转支撑，轴承端盖设置有密封结构，能够防止箱体内部润滑油泄漏，同时阻挡外界粉尘、碎屑进入箱体内部破坏啮合面。箱体顶部设置有透气塞与注油口，底部预留放油螺塞，能够满足齿轮飞溅润滑的使用需求，日常维护时无需拆解箱体即可完成润滑油更换。输入轴与输出轴均伸出箱体外部，轴端加工有标准键槽，可通过联轴器、带轮等连接件与原动机、工作负载直接对接，轴伸长度经过优化，既保证连接强度，也避免过长轴伸带来的挠度变形问题。箱体侧面设置有观察盖板，拆开后可直接观察内部齿轮啮合状态，

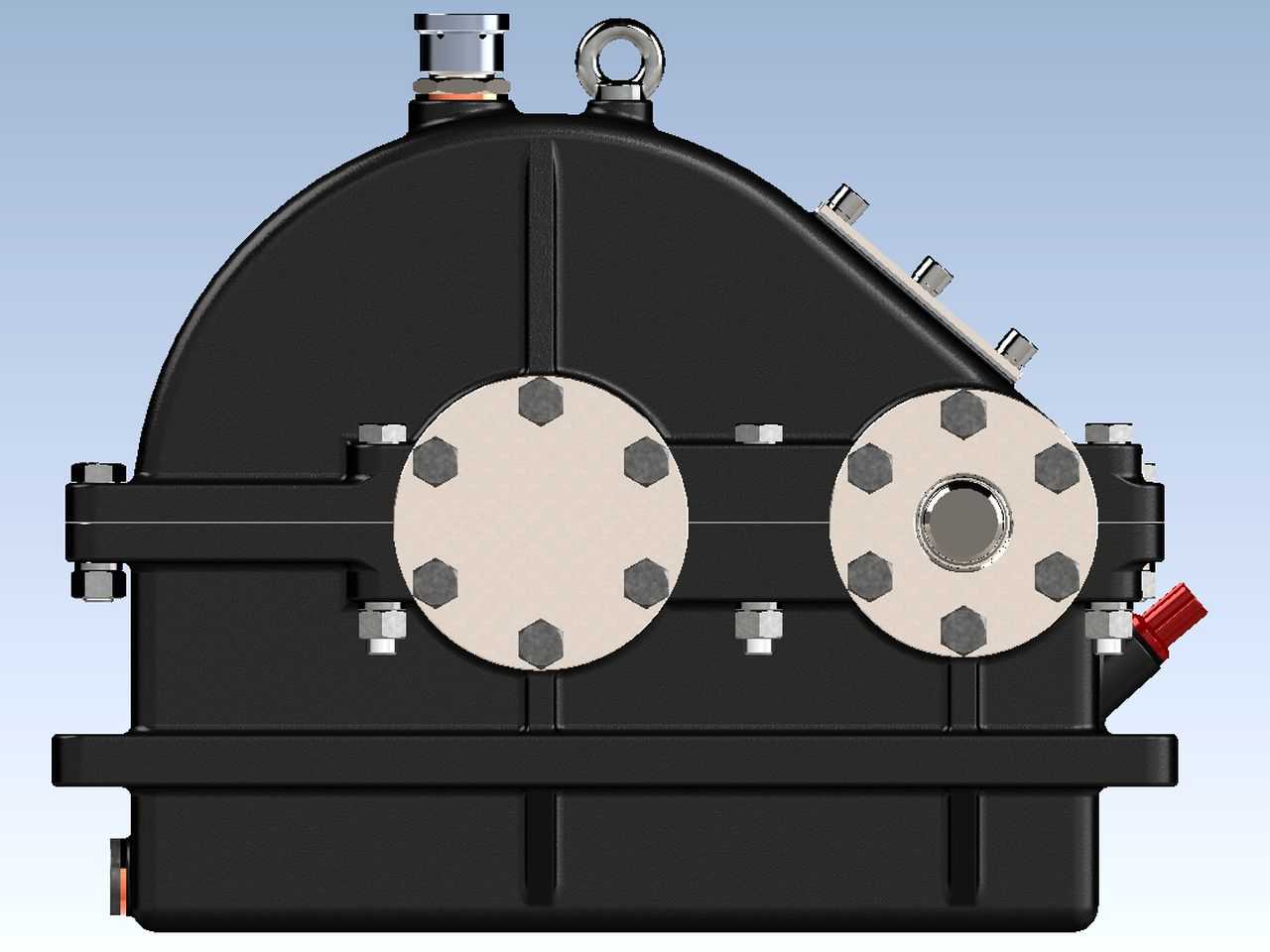

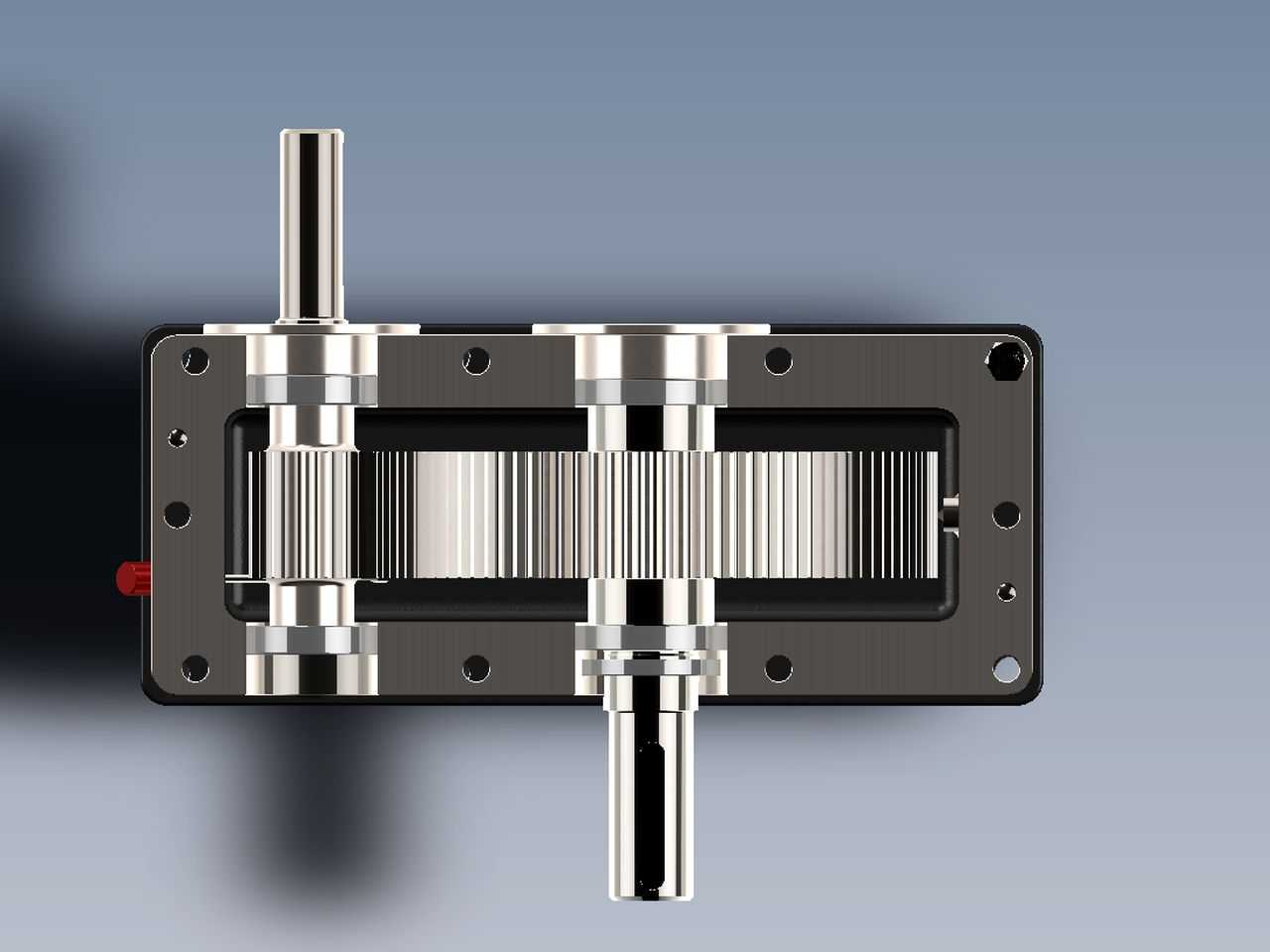

　　方便日常点检时判断齿轮磨损情况，不需要完全拆解箱体就能完成初步故障排查。整体结构没有冗余设计，所有零部件的选型与尺寸设定都围绕固定减速比的动力传递需求展开，既保证了传动过程的稳定性，也兼顾了加工、装配、维护环节的便利性，适合在固定转速比、中等负载的连续运行工况下长期使用，能够有效降低传动环节的故障率，减少设备运维的时间成本。
