管路连接用金属球头结构三维设计

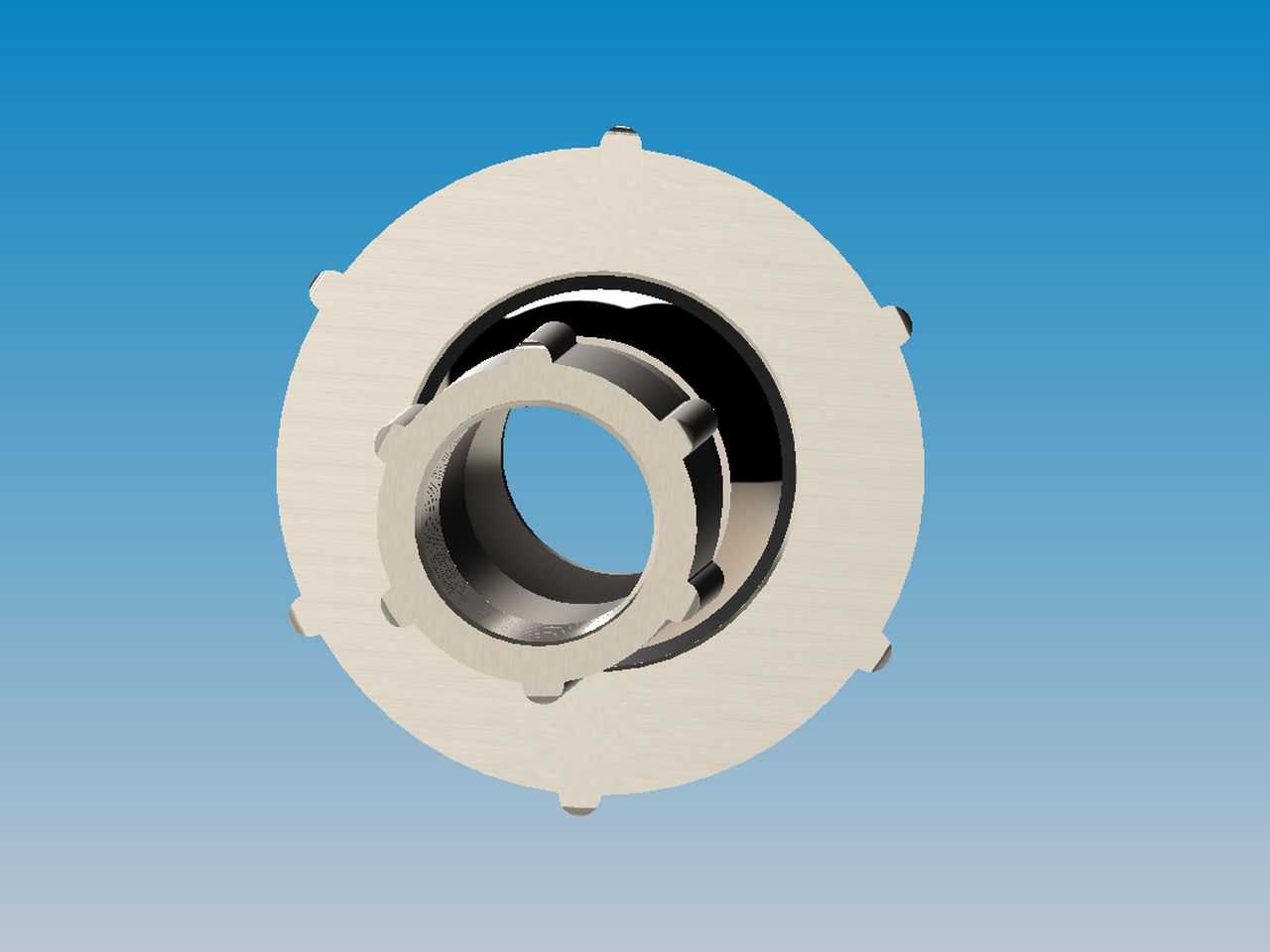

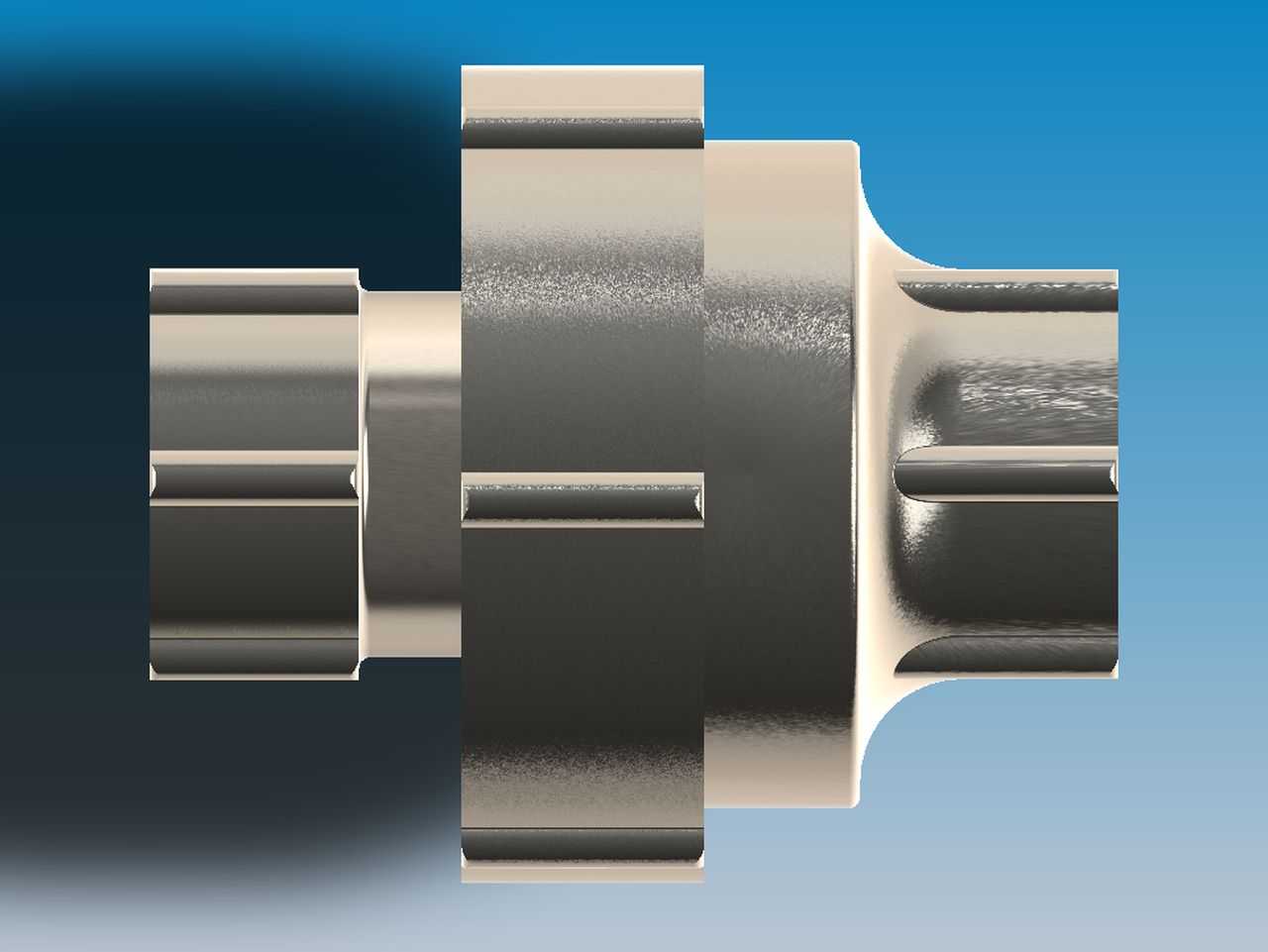

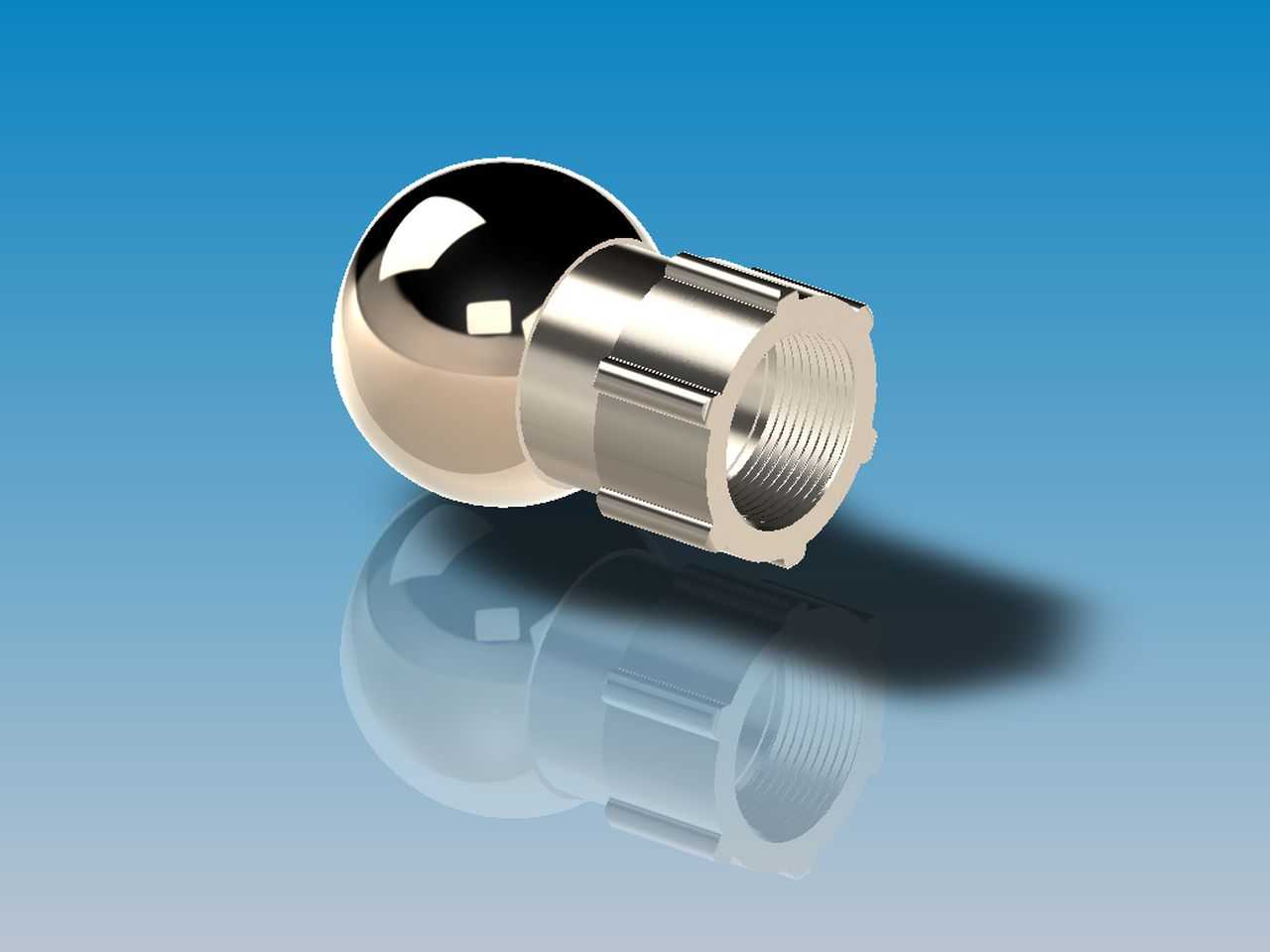

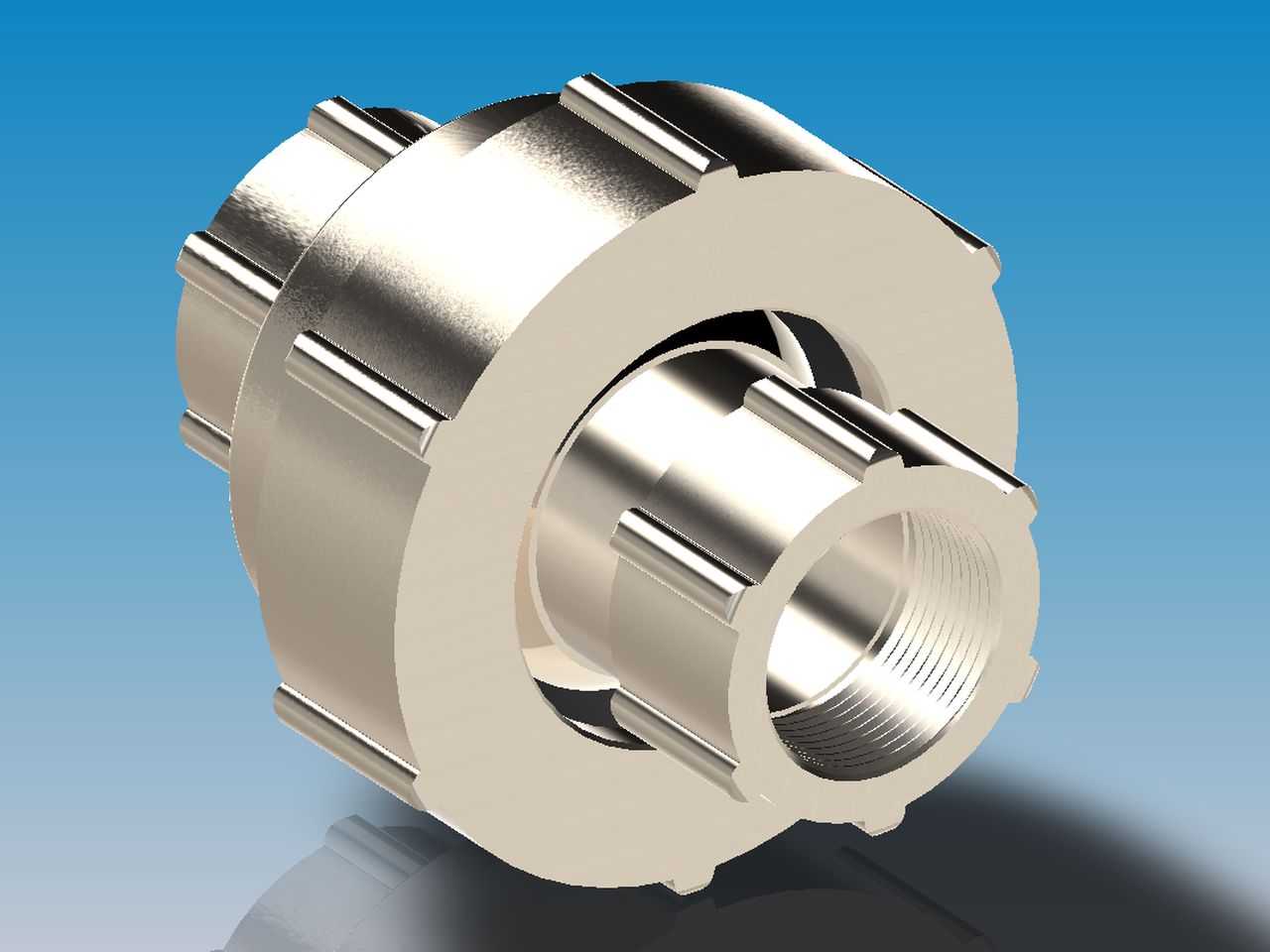

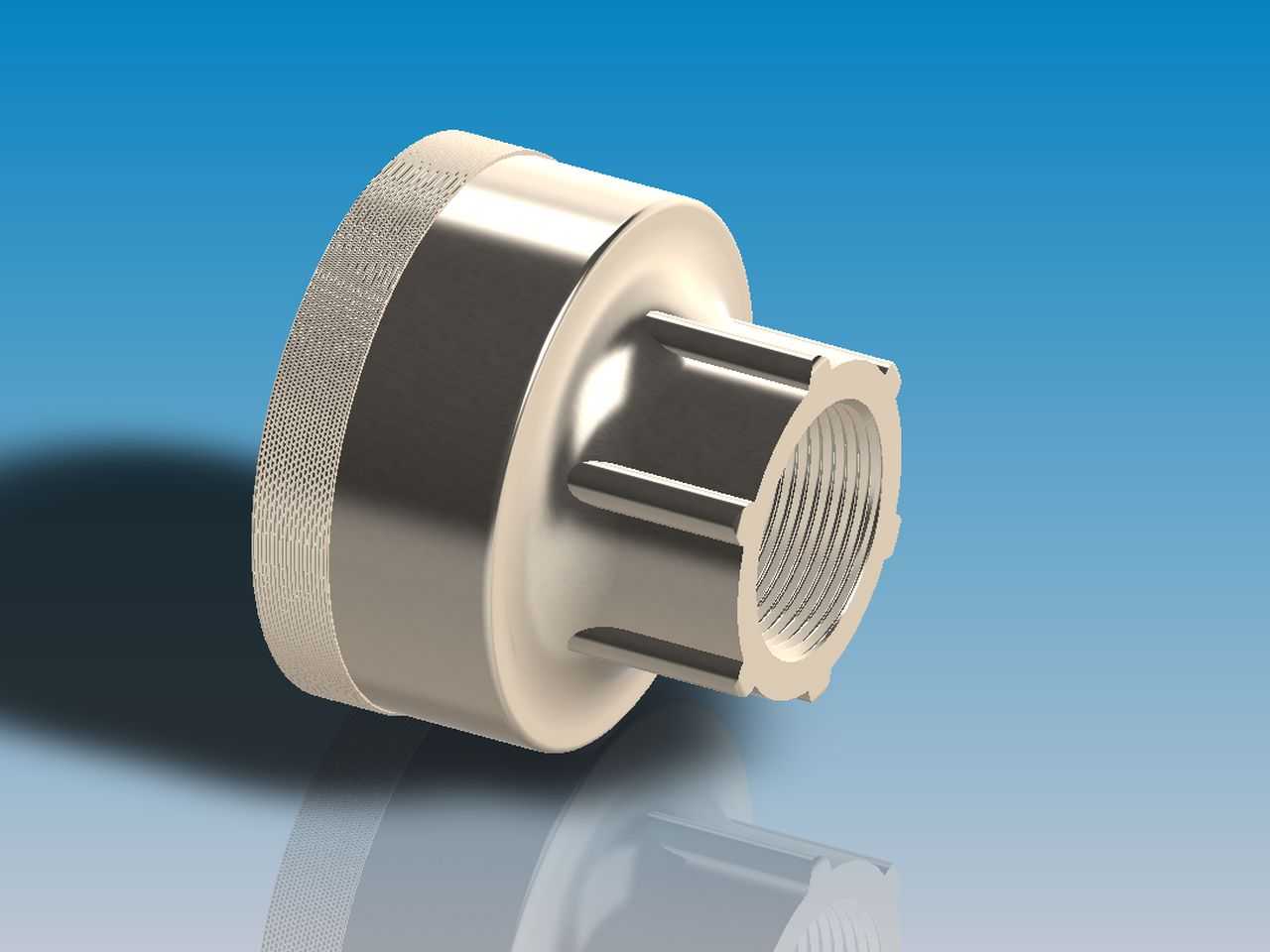

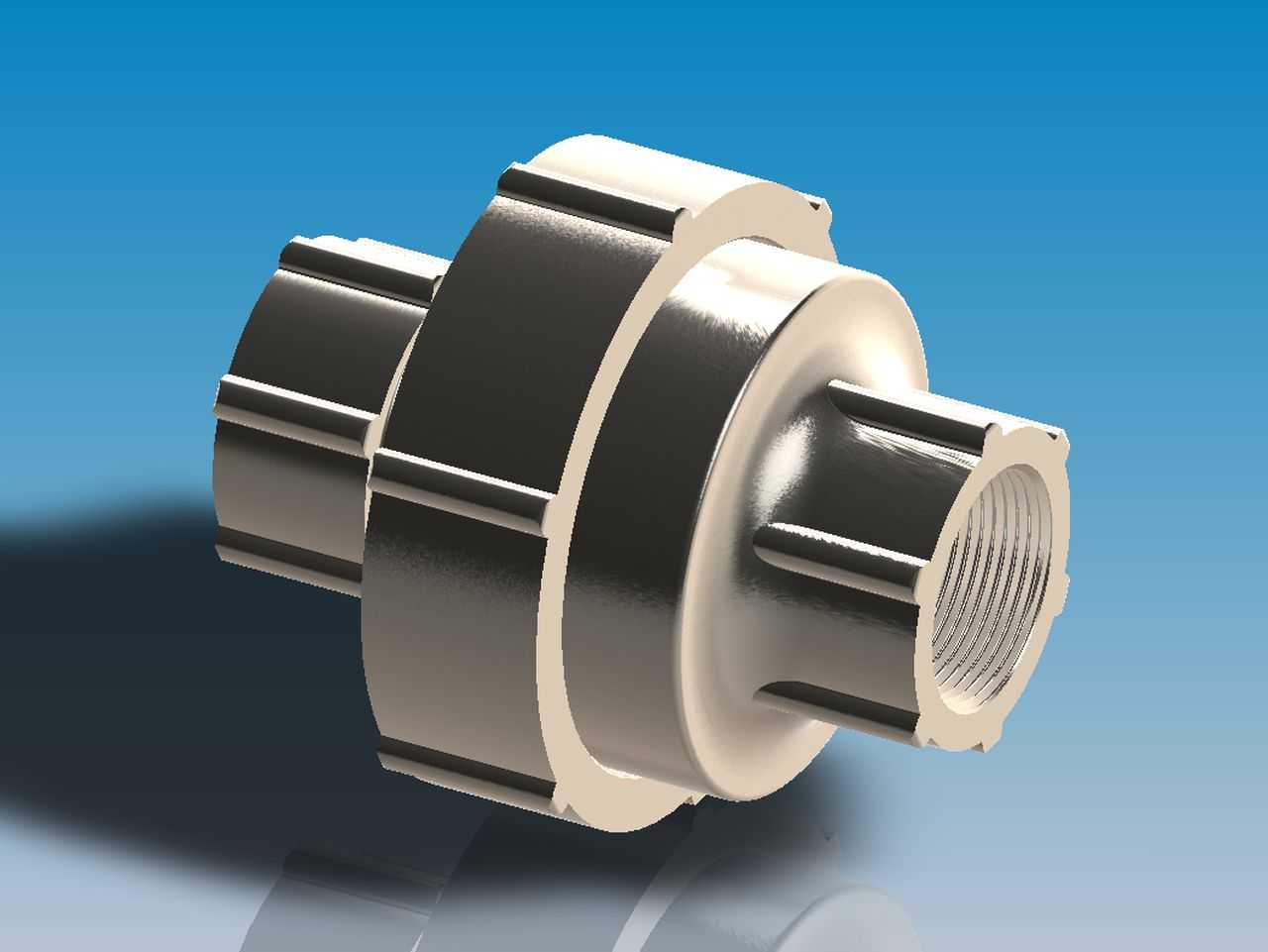

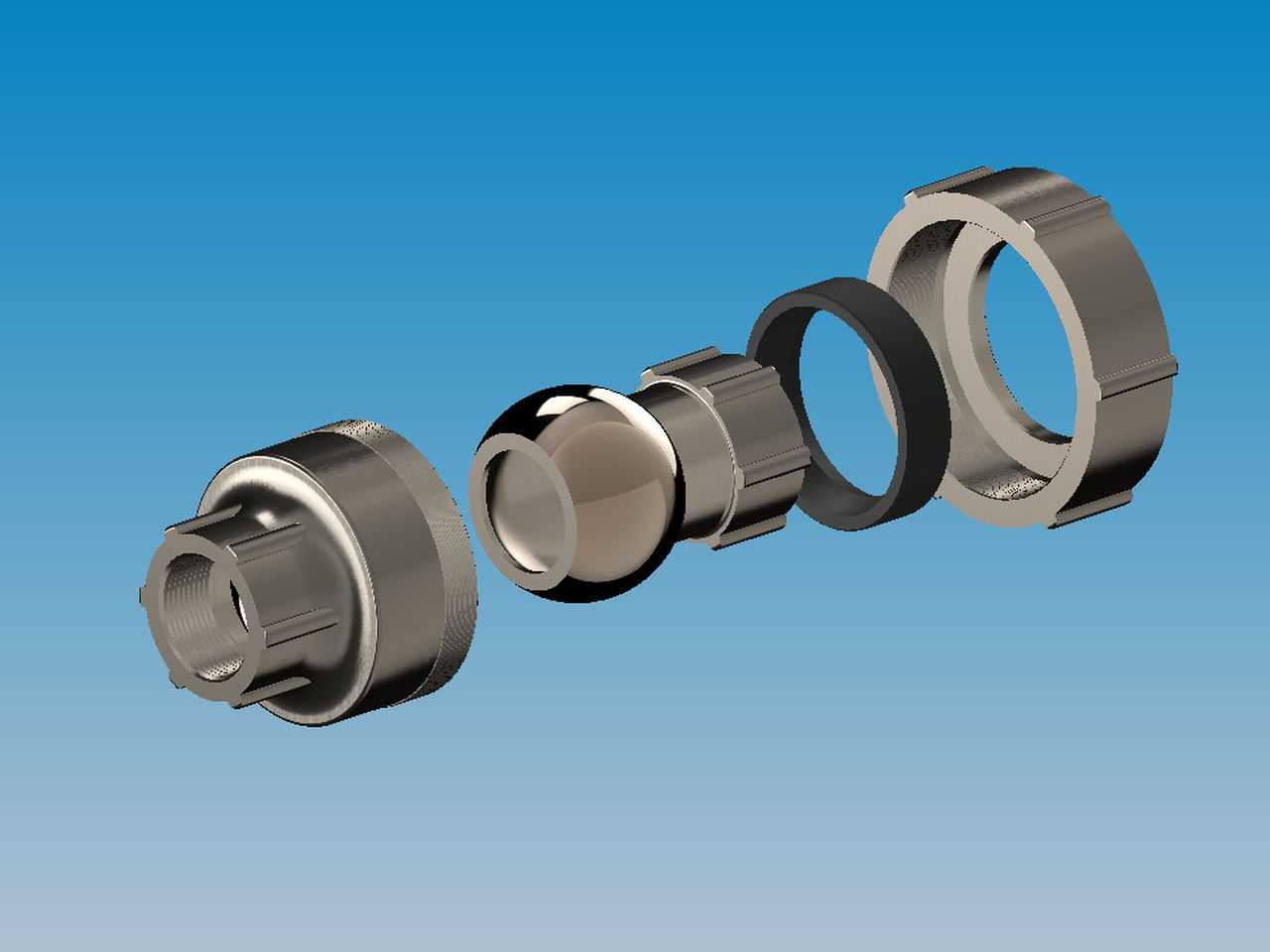

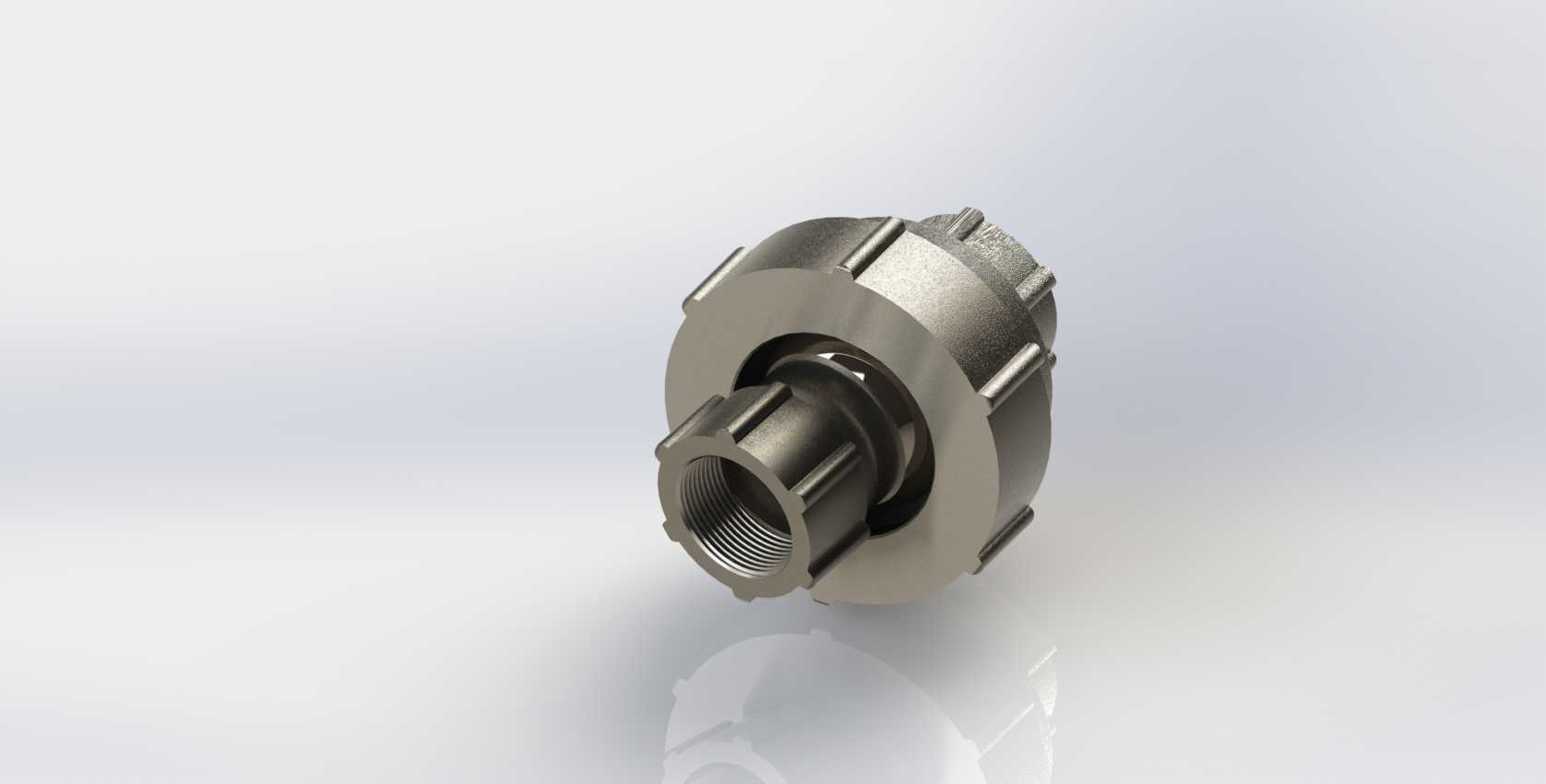

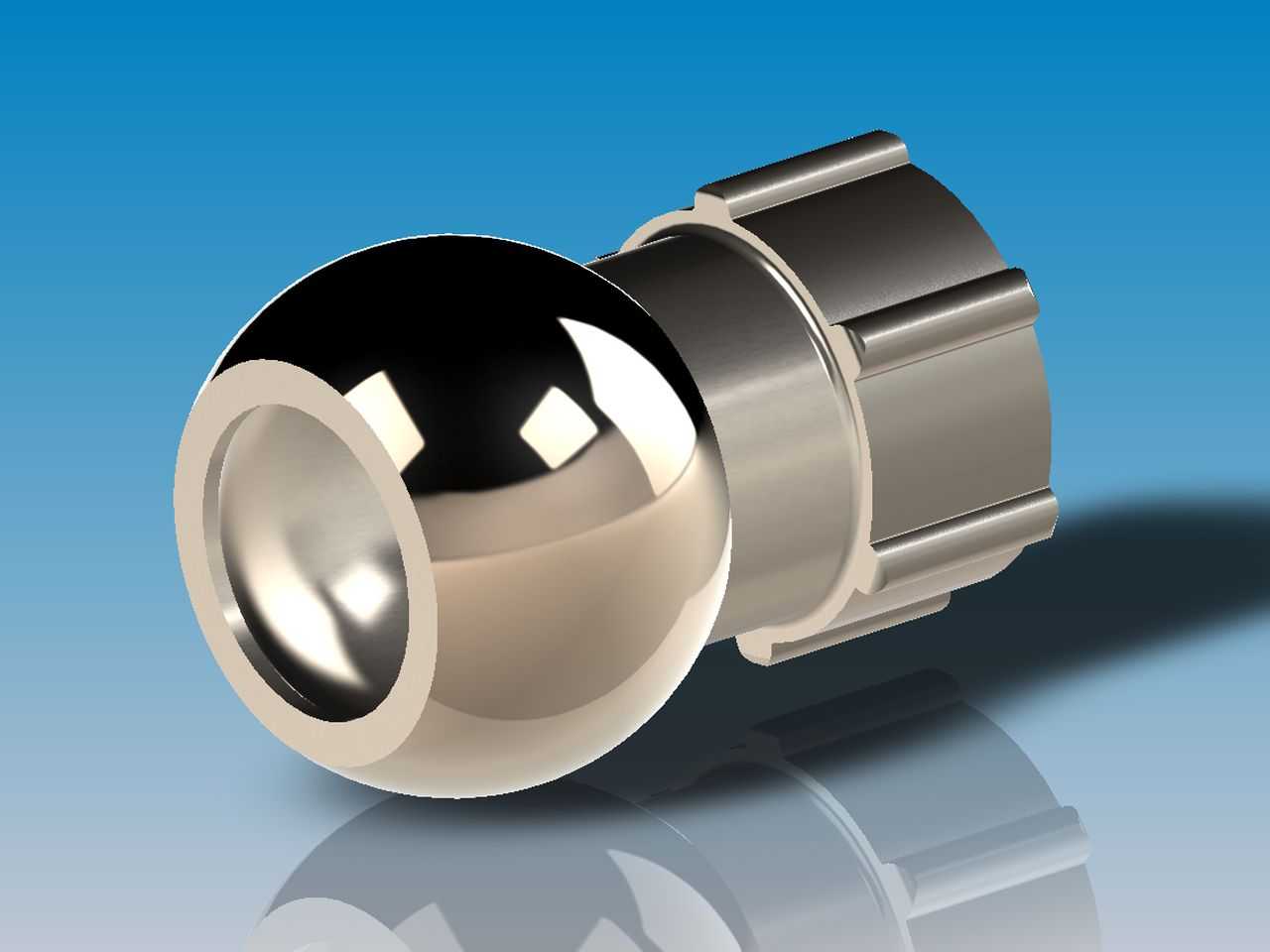

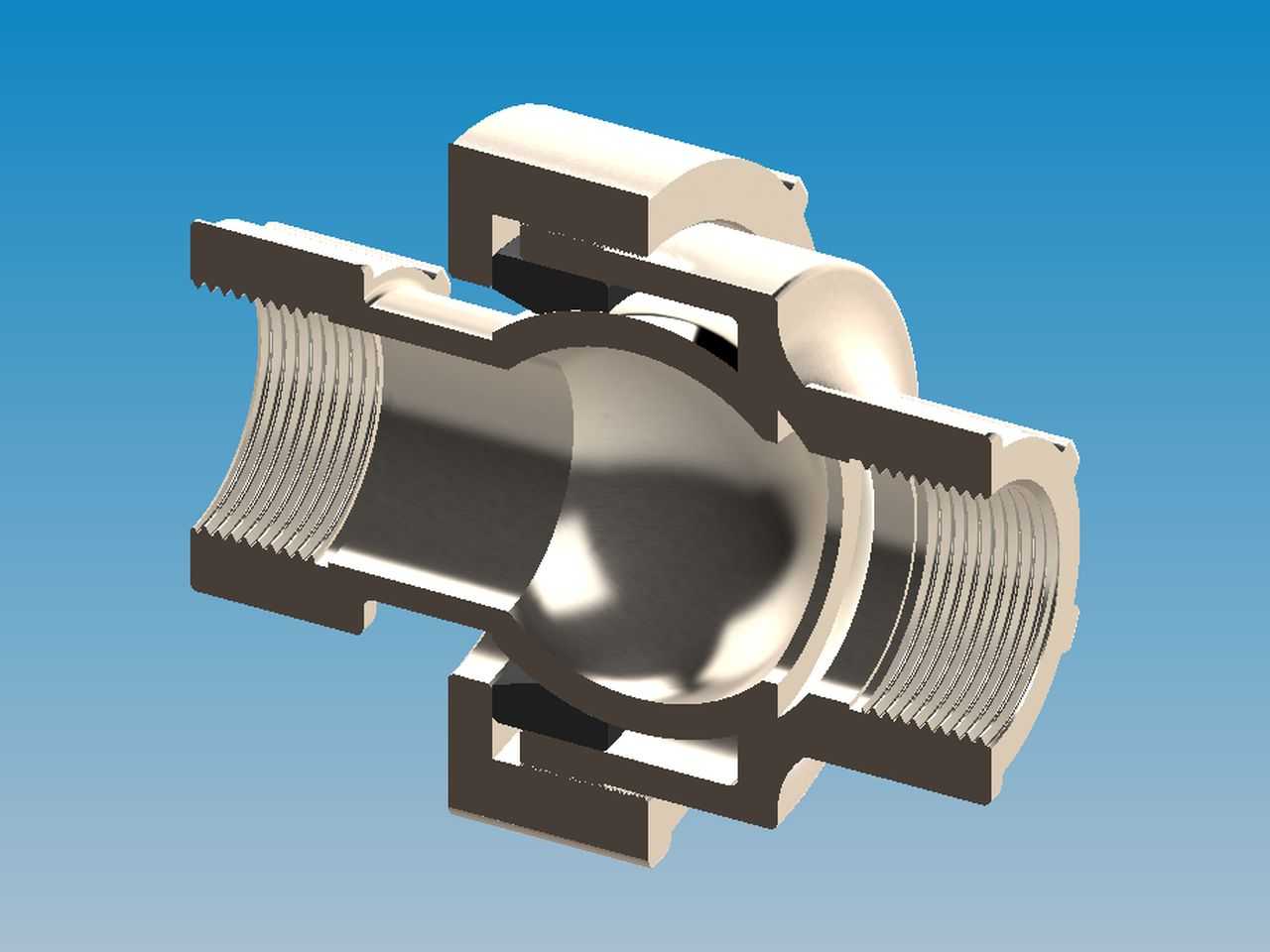

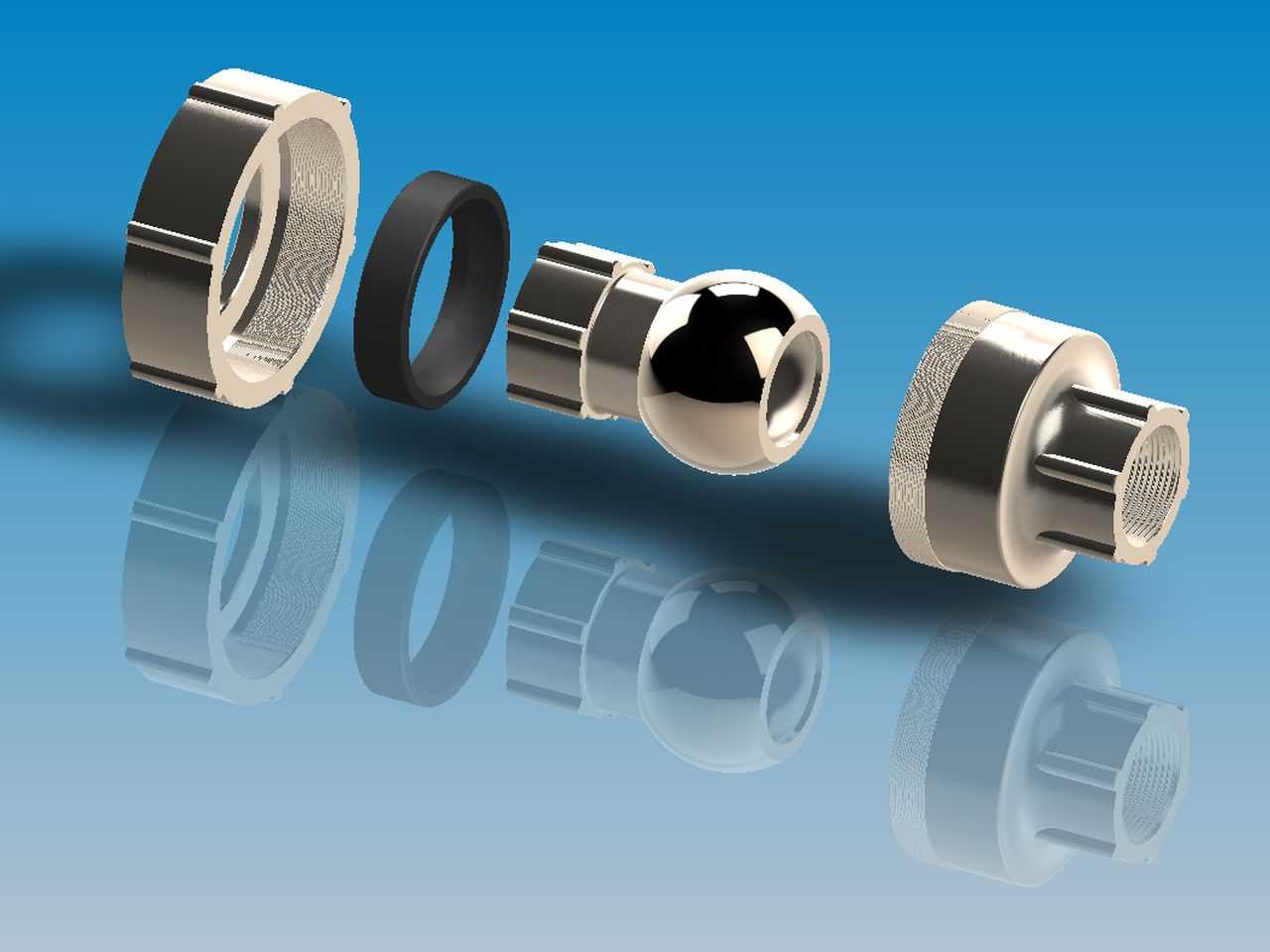

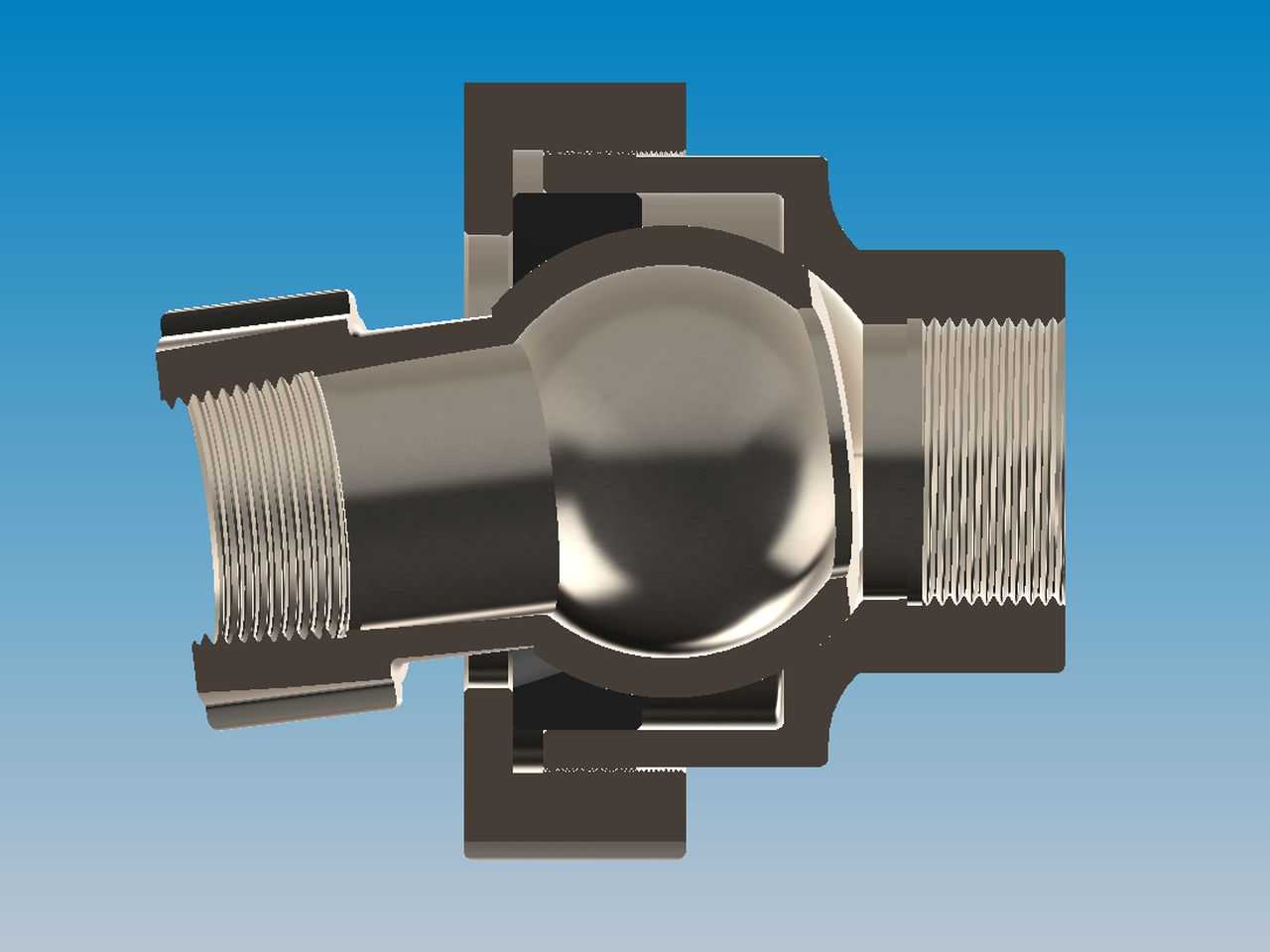

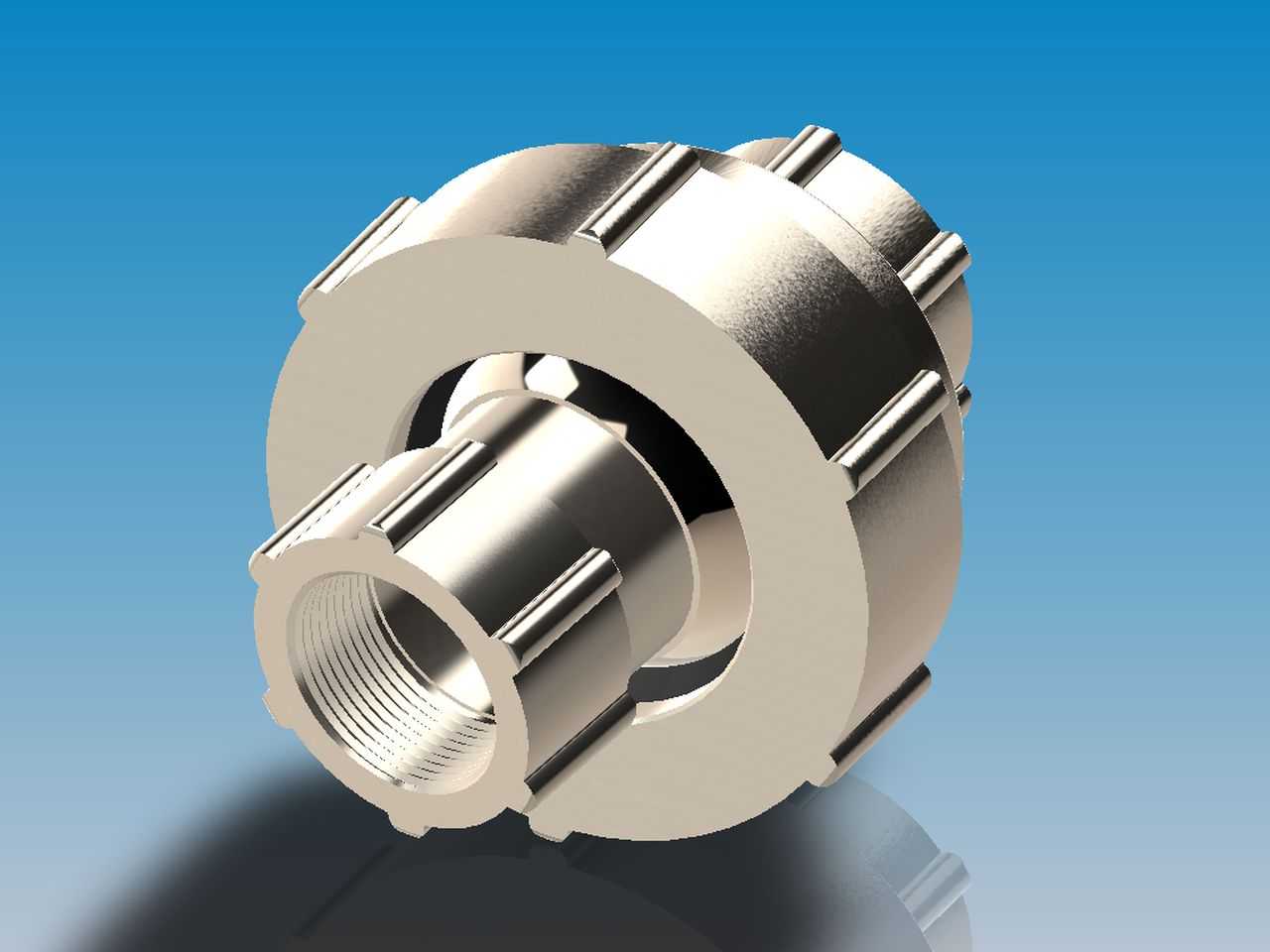

　　这款球头结构主要应用在流体管路的活动连接场景中，常见于液压系统、气动管路以及需要小角度偏转补偿的管路布设环节，能够在管路存在装配偏差、运行中产生小幅振动位移时，依旧保持密封面的紧密贴合，避免介质泄漏。从结构设计来看，主体采用带外六角卡位的锁紧套与带内螺纹的芯体配合，芯体端部的球面加工精度直接决定密封性能，球面与配套球座的贴合面需保证足够的形位公差，避免出现偏磨导致的密封失效。外六角卡位的尺寸设计适配常规扳手的操作空间，在安装时无需额外定制工装，使用标准开口扳手即可完成锁紧操作，锁紧套边缘的防滑齿结构既可以在手动预紧时增加摩擦力，也能在后期维护拆卸时避免扳手打滑。内螺纹的规格适配常用的流体管路通径，

　　螺纹加工的同轴度与球面中心保持严格的位置度要求，避免装配后管路出现别劲、应力集中的问题，长期运行下不会因为应力疲劳出现螺纹开裂的情况。安装边界方面，该球头结构的径向最大尺寸为锁紧套的外圆直径，轴向安装长度需预留出扳手操作的空间，在布设管路时，相邻管路的间距不能小于锁紧套的对角尺寸，否则会出现安装工具无法就位的问题。设计过程中，球面的粗糙度要求控制在合理区间，既不能过于粗糙导致密封面出现渗漏通道，也不需要过高的加工精度徒增制造成本，锁紧套与芯体的配合间隙经过反复校核，既保证球头能够在设计偏转角度范围内灵活转动，又不会因为间隙过大导致锁紧后出现松脱。在实际设备运行中，这类球头结构能够补偿管路因为温度变化产生的热胀冷缩位移，

　　也能吸收设备运行时传递到管路的小幅振动，减少管路接头处的应力集中，延长整个管路系统的使用寿命，尤其在工程机械、液压站、气动控制设备的管路布设中应用十分广泛。建模过程中对各个配合面的公差带做了明确标注，球面与锁紧套的配合处做了圆角过渡，避免应力集中在棱角位置，所有加工面都预留了合理的加工余量，能够直接对接生产加工环节的工艺要求，不需要二次调整结构尺寸。
