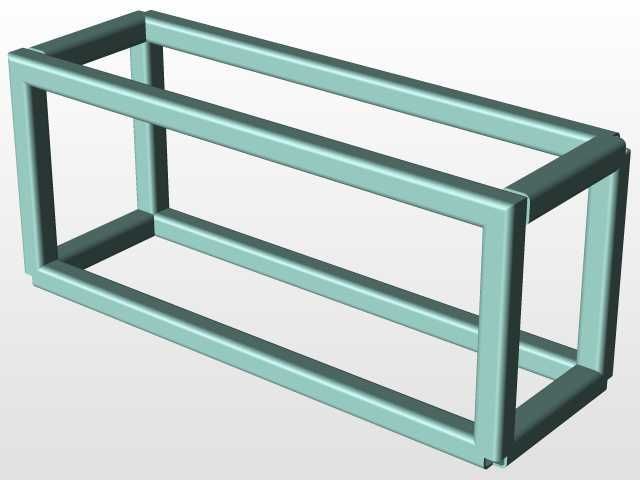

方管焊接矩形设备支撑框架结构

　　这类方管拼焊形成的矩形框架结构，在工业生产场景里的应用覆盖面极广，小到车间工位的物料周转架、小型检测设备的承载底座，大到自动化生产线的分段机架、轻型输送线的主体支撑，都能看到同类型结构的身影。从实际使用的角度出发，这类框架的核心作用是为上部搭载的功能部件提供稳定的安装基准，同时承受设备运行过程中产生的静载荷与小幅动载荷，避免上部部件出现位置偏移、运行抖动的问题。

　　设计这类框架的时候，首先要明确上部搭载设备的总重量、运行时的振动幅度，还有现场安装的空间边界，先敲定框架的整体长宽高尺寸，再根据单根方管的截面抗弯模量选对应规格的型材，避免出现型材选得过小导致框架承重后下挠变形，或是型材选得过大造成材料浪费、整体结构过重的问题。从结构细节来看，这款框架采用双层横置方管做纵向加强，左右两端用整根方管弯制或者45度拼焊形成封闭矩形端框，纵向的连接方管和端框之间采用满焊连接，焊后需要做应力消除处理，避免焊接变形导致框架整体平面度超差，影响后续上部部件的安装精度。

　　在安装边界的考量上，这类框架的底部通常会预留脚轮或者可调脚杯的安装孔位，如果是做固定设备的底座，会在底部框架上预先加工出和地面膨胀螺栓对应的固定孔，保证设备运行时不会出现移位；如果是做可移动的周转架，就会在底部四角安装带刹车的万向脚轮，同时在框架合适位置预留推手的安装位。框架的上部平面会根据搭载部件的安装需求，预先加工出对应的螺纹孔或者安装沉孔，部分需要走布线、走气路的场景，还会在方管的对应位置开孔，让管线从型材内部穿过，让整体外观更整洁，也能避免管线被外部物件剐蹭破损。

　　实际生产中，这类框架焊接完成后需要对各个安装面做铣削加工，保证上平面的平面度控制在合理公差范围内，表面做喷塑或者喷漆处理，提升防锈能力的同时也能适配车间的整体外观要求。和铝型材拼装的框架相比，这种方管焊接的框架整体刚性更强，承重能力更高，成本也更低，适合载荷较大、不需要频繁拆装调整结构的应用场景，唯一需要注意的是焊接过程中的变形控制，需要通过工装夹具固定后再施焊，减少后续校形的工作量。
