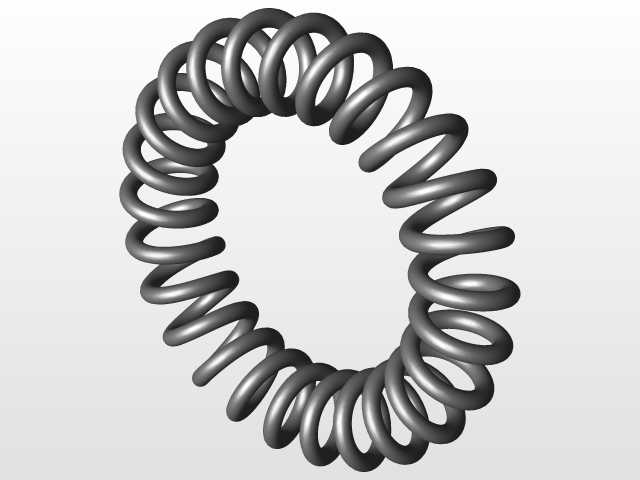

环形螺旋弹簧结构三维建模作品

　　这类环形螺旋弹性构件，常被应用在空间受限的环形装配场景中，比如小型回转设备的缓冲限位结构、环形管路的抗震支撑部位、紧凑型离合机构的复位组件里，和普通直柱形螺旋弹簧不同，它整体呈闭合环形排布，能在环形安装空间内均匀提供周向与轴向的弹性力，不需要额外设计导向支座就能适配环形安装面，大幅节省设备内部的装配空间。从结构设计逻辑来看，建模时首先要确定环形基体的中心轨迹直径，这个尺寸直接决定了构件的安装边界，必须匹配装配位置的环形槽内径与外径，避免安装时出现卡滞或者超出安装边界的问题；其次是螺旋簧丝的截面直径，这个参数直接关联构件的弹性刚度与承载能力，簧丝越粗，整体抗形变能力越强，能承受的载荷越大，但对应的环形轨迹曲率也要同步调整，

　　避免簧丝弯曲半径过小导致加工时出现应力集中开裂的问题。实际应用中，这类构件的螺距参数需要结合工作行程来设定，螺距过小会导致压缩时簧圈互相挤压，无法达到设计行程，螺距过大则会导致整体刚度不足，受力后容易出现失稳变形。建模过程中要注意螺旋线的生成逻辑，不能直接套用普通直螺旋线的生成方式，要以环形中心曲线为扫掠路径，结合螺旋升角参数生成连续的螺旋轨迹，保证每一圈簧丝的间距均匀，曲率过渡平滑，避免出现局部曲率突变的问题，否则后续做有限元应力分析时，会在突变位置出现不符合实际的应力集中结果，误导后续的结构优化。从安装适配角度来说，这类构件的两个端面需要做并圈磨平处理，建模时要预留出磨平段的平面特征，保证安装时端面能和装配槽的支撑面完全贴合，

　　受力时不会出现偏载，避免局部簧圈受力过大提前失效。和普通直弹簧相比，环形排布的结构能让弹性力沿环形周向均匀分布，在需要环形均匀复位、缓冲的场景下，不需要沿圆周布置多个小弹簧，就能实现均匀的弹性支撑效果，减少装配零件数量，降低设备的装配复杂度，同时也能避免多个弹簧刚度不一致导致的受力不均问题。在做结构校验时，要重点关注环形内侧簧圈的弯曲应力，因为内侧的弯曲半径比外侧更小，工作时的应力水平会高于外侧簧圈，设计时要结合实际载荷工况，适当调整内侧的螺旋升角，或者在工艺上做对应强化处理，保证整体构件的疲劳寿命满足设备的使用要求。
