CATIA创建的C型空间弯管结构设计

　　这类空间弯管在流体输送管路系统中应用十分广泛，小到设备内部的冷却循环管路、气动控制回路布管，大到工艺管线的转向衔接段，都能见到这类异形弯管的身影。不同于标准90度或45度冲压弯头，这款C型弯管采用连续平滑的曲率过渡，没有多段拼接的焊缝，能最大程度降低管内流体的沿程阻力，减少介质在转向处的湍流与压损，尤其适合对流速稳定性要求较高的洁净流体、粘性介质输送场景，比如小型液压站的回油管路、实验设备的试剂输送通路、暖通系统的局部布管段。

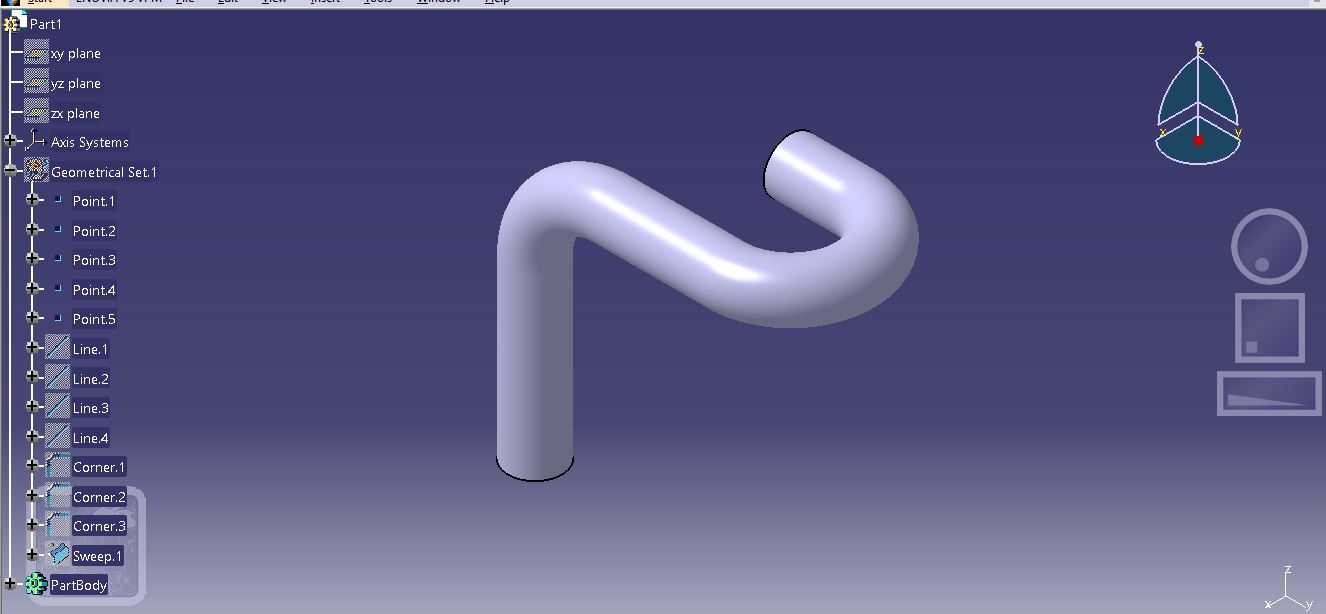

　　从设计逻辑来看，建模时优先以管道路径的中心轨迹线作为核心基准，先根据实际安装空间的避让需求，勾勒出连续顺滑的空间扫掠路径，全程控制曲率半径不小于管道通径的1.5倍，避免弯管段出现褶皱、瘪陷的成型缺陷，再以管道公称通径为基准做等半径扫掠生成实体，两端保留平直的管段接口，方便后续和快插接头、焊接法兰或者硬管做对接装配。

　　实际选型应用时，要重点关注弯管的安装边界尺寸：整体轮廓的最大外伸长度、弯管段的回转半径，以及两端接口的中心距偏差，这些参数直接决定了管路装配时会不会和周边的设备机架、其他管线产生干涉。两端的平直段长度要满足接头安装的最小夹持距离，不能过短导致密封失效，也不能过长浪费安装空间。弯管的管壁厚度要根据输送介质的工作压力做匹配，低压循环回路可以选用薄壁管降低整体重量，高压工况下则要适当增加壁厚，同时在弯管曲率最大的位置做应力校核，避免长期承压出现开裂泄漏。

　　这类一体成型的弯管相比多段弯头拼接的结构，不仅流道更顺滑，还减少了密封连接点，降低了管路系统的泄漏风险，在紧凑安装空间内的布管优势十分明显，设计时可以根据实际布管需求调整弯管的弯曲角度、各段长度，适配不同的设备布局要求。
