等距排布四合一汇流排气连接管路

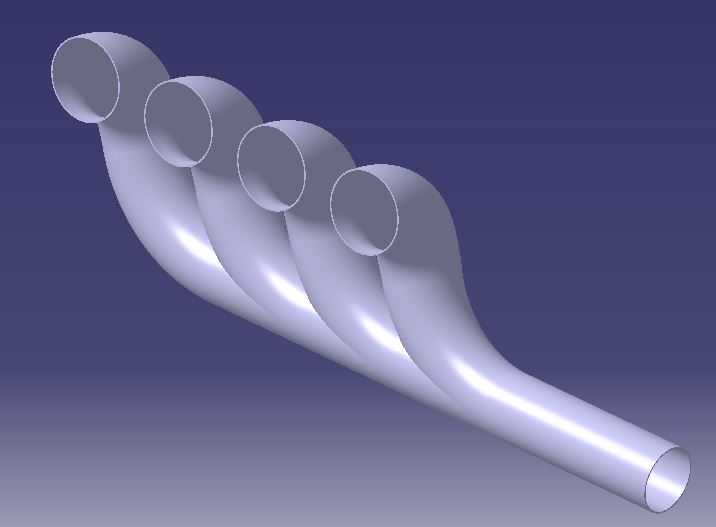

　　这类多支管汇流管路常见于内燃机组排气侧、小型流体试验台的介质汇流段，核心作用是将四个独立支路的介质平顺导入单一输出主管路，避免支路间气流干涉造成的压损波动。从结构形态来看，四个支管入口采用等圆心距平行排布，每个支管入口端面保持同轴度公差要求，方便对接上游的支路硬管或快装接头，支管段采用大曲率半径平滑弯转设计，弯曲段的内壁过渡无突变棱角，能减少介质流经时的湍流产生，降低管路运行时的振动与噪音。设计阶段优先考虑了介质流向的平顺性，四个支管的弯曲弧度做了差异化微调，让各支路到汇流主管的路径长度差控制在合理区间，保证各支路的介质流量分配均匀，不会出现远端支路流量不足的问题。主管段采用等径直管结构延伸，末端开口与支管入口保持平行度要求，

　　方便对接下游的总管路或处理设备，整个管路的壁厚保持均匀一致，既满足常规工况下的承压要求，也避免壁厚突变带来的应力集中问题。安装边界上，四个支管入口的中心距需匹配上游设备的接口排布尺寸，主管末端的伸出长度要预留足够的法兰或卡箍安装空间，管路整体的弯曲外轮廓不能超出安装舱体的预留空间，避免和周边的线束、支架产生干涉。这类管路如果用于排气场景，内壁的光滑度会直接影响排气效率，建模时对弯管段的相贯线位置做了平滑过渡处理，消除了支管与主管连接处的锐角凸起，减少介质在汇流位置的滞留。实际应用中，这类结构也可经过材质适配调整后用于低压流体输送、通风系统的支路汇流场景，只要根据实际工况调整壁厚、弯曲半径参数，就能适配不同的流量、压力要求。

　　建模过程中对各支管的空间角度做了精准约束，保证四个入口端面的平面度符合安装要求，避免对接时出现密封面错位导致的泄漏问题，主管与支管的连接位置采用圆弧过渡补强，提升管路整体的结构强度，承受介质压力波动时不易在连接处出现开裂。
