机加工工位专用侧压式零件夹持夹具

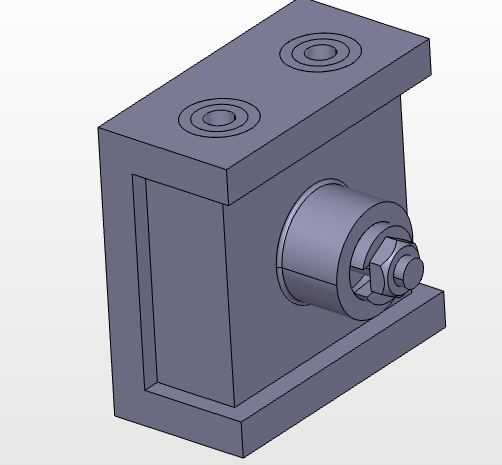

　　这款侧压式零件夹持夹具，主要面向小型机加工工位、装配检测工位的工件固定需求，适配普通铣床、小型钻床、台式攻丝机的工位装夹场景，也可嵌入半自动装配线的工件定位工位，替代传统台虎钳完成小尺寸异形零件的快速装夹，避免通用夹具装夹时的定位偏差、工件夹伤问题。从结构设计逻辑来看，夹具主体采用一体式L型基座作为承载核心，基座顶面预留两个同轴定位销孔，可通过内六角螺栓直接固定在机床T型槽台面或者线体工装板上，安装时无需额外制作过渡连接板，基座底面与安装面的贴合平面度控制在0.02mm以内，保证装夹后整体的刚性基础，避免加工过程中出现夹具颤振。前端的侧压执行组件采用偏心轮配合压紧螺杆的结构，扳动偏心手柄即可实现快速压紧与松脱，

　　压紧端配套的尼龙压头可根据被夹持零件的材质更换，针对铝件、铜件等软质金属加工时，可避免压痕损伤零件表面，针对钢件加工时可更换硬质合金压头提升压紧摩擦力，防止切削力带动工件移位。夹具的侧向开口尺寸适配30mm至80mm宽度的小型零件，顶面定位面到压头中心的高度差控制在45mm，可覆盖绝大多数小型轴类、块类零件的装夹高度需求，基座后侧预留的避让槽可容纳零件的伸出端，针对带凸台、侧孔的异形零件也能实现稳定贴合定位。设计过程中特意将压紧螺杆的行程设置为20mm，配合偏心轮的6mm快速行程，既可以满足不同尺寸零件的装夹调节范围，又能保证每次装夹的操作行程控制在单手扳动的舒适区间，操作人员无需反复旋转螺杆调节，单次装夹耗时可控制在3秒以内，

　　大幅提升批量加工时的工位效率。基座的壁厚设置为12mm，整体采用45号钢调质处理，压紧组件的受力部位做了局部淬火处理，硬度达到HRC42-48，可承受最大1500N的侧向压紧力，在常规铣削、钻削加工的切削力作用下不会出现结构变形，长期使用后压紧组件的磨损量可控制在0.01mm/1000次循环以内，满足生产线长期高频使用的耐久性要求。夹具的两个安装孔中心距为80mm，适配绝大多数小型机床的标准槽距，安装时无需重新打孔适配，压头的回转中心与基座定位面的垂直度控制在0.015mm以内，保证装夹后零件的定位面与机床主轴的垂直度精度，减少装夹带来的形位公差误差。
