带三角加强支座的滑轮支撑结构

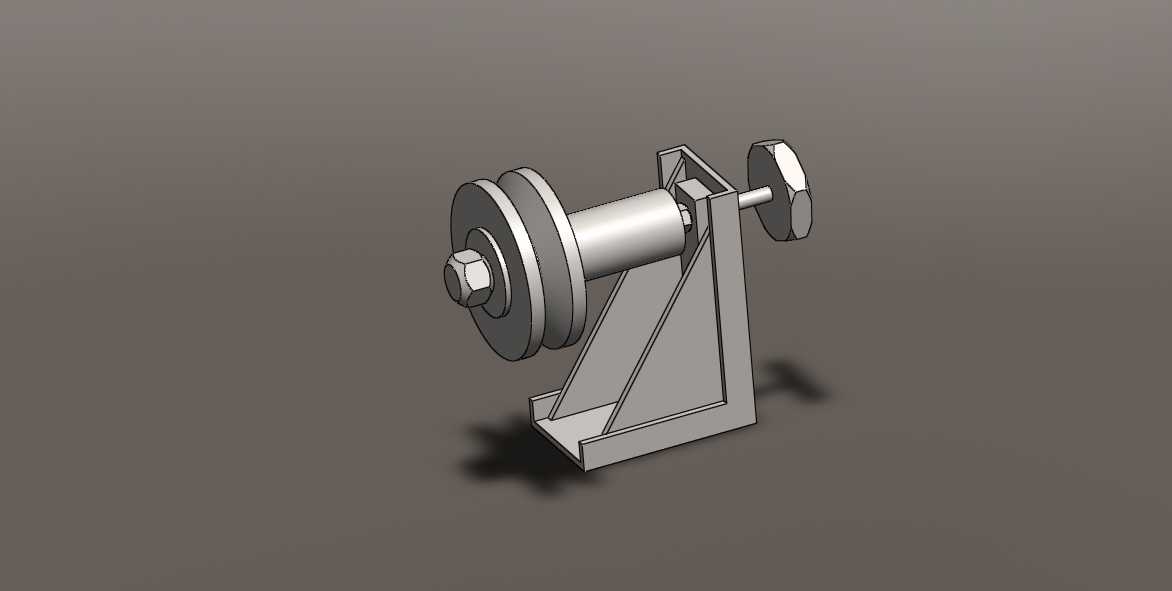

　　这类带三角加强结构的滑轮支撑组件，常被用在轻载物料输送线、小型起重导向工位、线缆展放设备以及实验室小型牵引装置中，核心作用是为转动的滑轮提供稳定的安装基准，同时约束轮体的轴向窜动，保证绳索、线缆或者柔性传动带的运行轨迹始终处于设计范围内，避免出现脱槽、偏磨的问题。从结构设计逻辑来看，整个组件采用立式L型折弯支座作为承载基础，支座的竖直立板与水平底板之间焊接了三角形加强筋，这种设计不需要额外增加板材厚度，就能大幅提升支座的抗倾覆能力与侧向抗弯刚度，在承受滑轮传递的径向载荷时，加强筋可以将立板受到的弯矩分散传递到底板的安装面，减少立板根部的应力集中，避免长期受载后出现焊缝开裂或者板材变形的问题。轮体部分采用带双挡边的槽型滑轮结构，

　　挡边的高度刚好覆盖常用绳索的直径范围，能防止运行过程中绳索从轮槽中滑出，轮体中心的通孔与支撑轴采用间隙配合，保证轮体转动时无卡滞，支撑轴的一端加工有外螺纹，配合六角螺母实现轮体的轴向锁紧，轴的另一端加工出六角拧动端头，方便安装时用扳手固定轴身，避免锁紧螺母时轴跟转。安装边界方面，支座的水平底板上预留了两个安装通孔，孔位间距适配常用的型材安装槽距，既可以通过螺栓固定在铝型材机架上，也可以焊接在钢制设备的安装面，整个组件的轴向总长度控制在紧凑范围内，不会占用过多的设备安装空间，轮体的中心高度经过匹配设计，保证绳索进出轮槽的角度处于合理区间，减少绳索与轮槽边缘的摩擦损耗。在实际选型应用中，这类支撑组件不需要额外搭配复杂的轴承座附件，

　　整体装配流程简单，日常维护只需要定期在轮轴配合位置加注润滑脂即可，适合对安装空间有严格限制、载荷不大但对运行稳定性有要求的工位，设计时特意将锁紧螺母设置在支座外侧，不需要拆解支座就能完成轮体的更换或者维护，大幅降低了后期的运维工作量。
