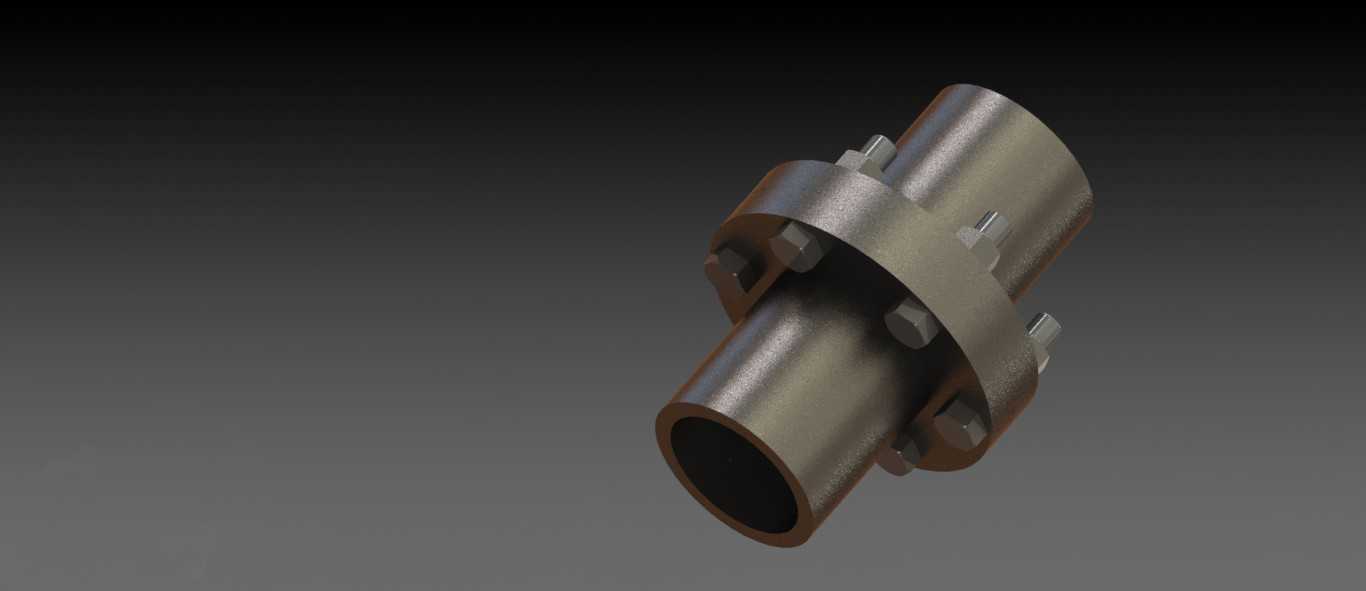

凸缘刚性法兰联轴器传动连接结构

　　这类刚性法兰联轴器在常规工业传动场景里应用十分普遍，常见于中小功率的水平布置轴系传动工位，比如输送线驱动端、小型泵组动力衔接、普通机床进给传动端这类对同轴度要求较高、传动载荷平稳无强冲击的工况中，核心作用是实现两根同轴线布置传动轴的刚性固连，同步传递旋转转矩，部分带定位止口的结构也可承担一定的径向限位作用，避免轴系运转过程中出现径向窜动超差的问题。从结构设计逻辑来看，这类联轴器采用成对对称的法兰盘结构，两个法兰盘分别通过键连接与两侧轴端实现周向固定，法兰结合面加工有精准的定位止口，装配时止口嵌合即可保证两轴的同轴度公差控制在允许范围内，再沿法兰圆周均布的螺栓孔穿入铰制孔螺栓或者普通紧固螺栓，将两个法兰盘锁紧为整体，

　　依靠法兰结合面的摩擦力以及螺栓的抗剪能力传递工作转矩。设计过程中需要重点匹配安装边界尺寸，首先要确认两侧待连接轴的轴径公差，法兰盘的毂孔长度要覆盖轴端的配合段长度，保证键连接的接触长度满足转矩传递的挤压强度要求，避免键槽局部压溃失效；其次法兰盘的外圆尺寸要根据传递转矩大小核算螺栓分布圆直径，螺栓数量通常取4到6颗沿圆周均布，保证每颗螺栓受力均匀，同时法兰外圆不能超出安装工位的外围空间边界，避免和周边的防护罩、机架结构出现运动干涉。实际选型应用时要注意，这类刚性联轴器没有补偿两轴相对偏移的能力，所以装配时必须严格校准两轴的同轴度，包括径向偏移和角度偏移都要控制在公差范围内，否则运转过程中会产生额外的附加载荷，加剧轴承、

　　轴封等配套零件的磨损。另外法兰结合面的加工粗糙度要达到对应要求，保证锁紧后结合面完全贴合，避免出现局部间隙导致传动过程中产生振动，螺栓锁紧时要采用对角分次紧固的方式，保证每颗螺栓的预紧力一致，防止运转过程中螺栓出现松动脱落的风险。这类联轴器结构简单，制造维护成本低，传动效率高，在载荷平稳、转速稳定的传动场景中使用寿命较长，日常维护仅需定期检查螺栓预紧力即可，不需要复杂的润滑保养工序，是通用机械传动系统里十分经典的轴系连接部件。
