通用汽车中冷器配套循环泵结构设计

　　这款配套通用汽车动力系统的中冷器循环泵，主要服务于增压进气系统的热管理环节，在涡轮增压或机械增压车型的进气回路中承担冷却液循环驱动的核心作用。当增压后的高温空气流经中冷器时，循环泵持续驱动冷却液在中冷器换热流道与低温散热回路间流动，带走进气侧的热量，将进气温度控制在标定区间内，避免高温进气导致的爆震、充气效率下降等问题，保障发动机输出扭矩的稳定性与动力响应速度。

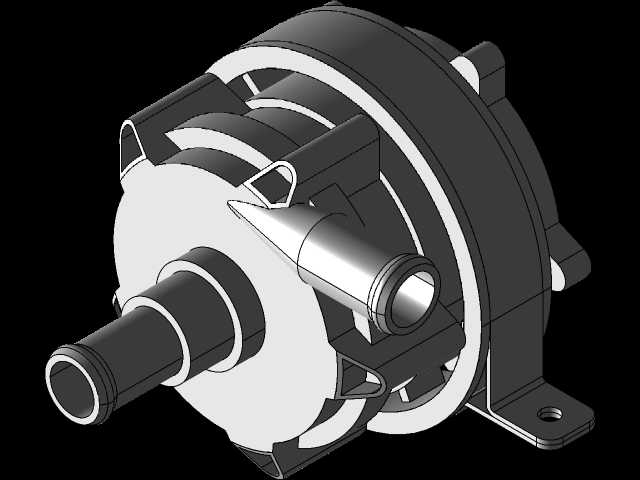

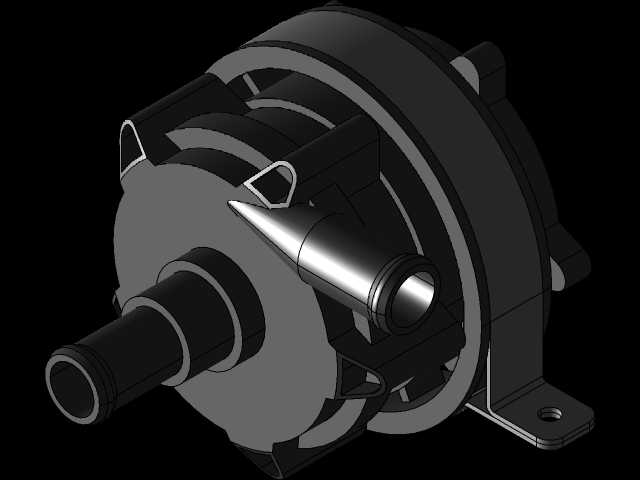

　　从结构设计逻辑来看，该泵采用蜗壳式离心叶轮布局，主体壳体为回转式结构，兼顾流体流道的顺滑性与安装空间的紧凑性，进出液接口采用等径快插式硬管接口，接口处做了环形密封槽设计，可直接适配整车冷却系统的标准橡胶管路，无需额外转接结构，降低装配环节的密封失效风险。泵体侧置的冲压金属安装支架带有单螺栓固定孔，安装面与泵体主体的相对位置经过公差匹配，可直接固定在发动机舱的指定安装点位上，支架与泵壳的连接采用嵌入式卡扣加铆接的复合固定方式，能够抵御车辆运行过程中发动机传来的持续振动，避免长期使用后出现连接松动、泵体移位的问题。

　　在功能特性设计上，该泵的流道截面经过流体仿真优化，叶轮与蜗壳的间隙控制在极小范围内，能够在低功耗下实现稳定的冷却液流量输出，适配中冷器小流道、低流阻的换热需求。泵体的密封结构采用多道径向密封设计，将电机腔与流体腔完全隔离，既可以防止冷却液渗入电机绕组造成短路，也能避免外界空气进入冷却回路形成气阻，影响循环效率。泵体外部的环形加强筋结构，既提升了壳体的结构强度，抵御冷却回路内的压力波动，也在壳体外部形成了辅助散热的肋片结构，帮助电机运行产生的热量向外散发，延长泵体的连续运行寿命。

　　从安装边界来看，该泵整体为类圆柱主体结构，最大径向尺寸适配常规车型发动机舱的预留安装空间，轴向长度控制紧凑，不会与周边的进气管道、线束支架产生干涉。进出液接口的轴向夹角经过布局优化，可适配不同走向的冷却管路排布，安装时仅需对准支架固定孔位、插接进出液管路即可完成装配，对售后维修更换也十分友好，无需拆解周边过多附属部件即可完成泵体的拆装作业。在实际整车运行工况下，该泵可覆盖从怠速到高负荷全转速区间的冷却循环需求，在车辆急加速、大负荷爬坡等进气温度快速上升的工况下，能够快速提升循环流量，配合中冷器将进气温度快速拉回标定值，保障发动机的动力输出不受进气温度过高的限制。
