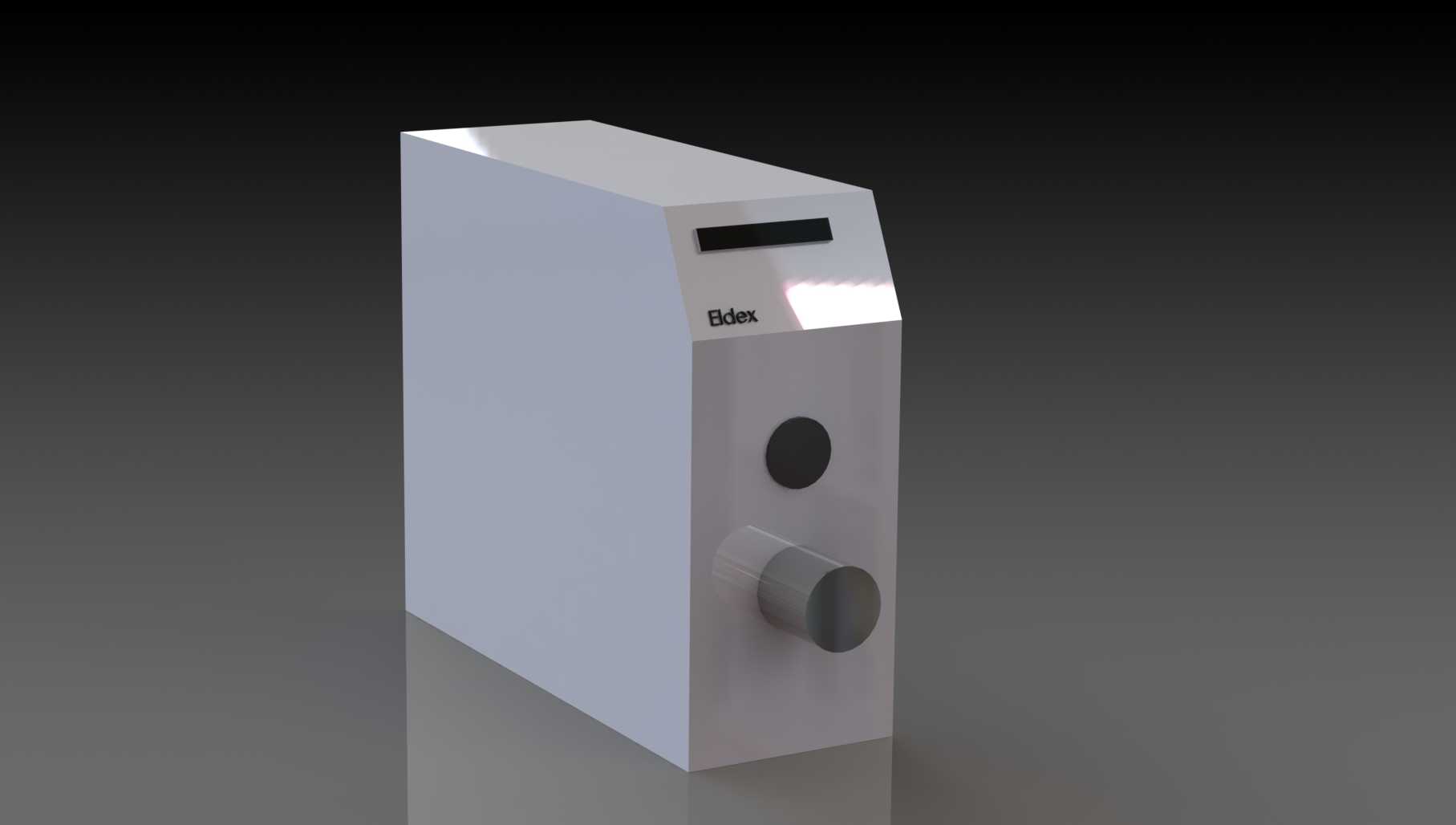

高压液体计量泵三维结构设计模型

　　这款高压液体计量泵的三维结构，核心围绕高精度流体定量输送场景搭建，在实验室试剂加注、化工小流量精准投料、色谱分析配套供液这类对流量误差控制要求严苛的工况中，能稳定实现高压工况下的液体定量输出。从结构设计逻辑来看，泵体主体采用方正的立式布局，将驱动模块、流道组件、控制接口整合在同一壳体内，既减少了外接管路的泄漏风险，也能在设备集成时缩小安装占用空间，适配实验台架、小型化工撬装这类空间紧凑的安装场景。

　　过流部件的材质选型覆盖了316不锈钢、蓝宝石、红宝石、石墨纤维增强PTFE、PEEK、超高分子量聚乙烯等多种惰性材料，可适配腐蚀性试剂、高纯度溶剂、低粘度油品等多种介质的输送需求，常规工况下计量重现性可控制在±0.3%的误差范围内，能满足多数高精度定量输送的精度要求。泵体配置了多规格进出液接口，涵盖3/32"、1/8"、1/4"等不同管径的连接形式，搭配对应规格的管螺母与卡套组件，可直接适配不同外径的硬管、软管管路，无需额外加工转换接头，降低现场安装的适配成本。

　　进出液阀组根据活塞规格做了差异化匹配，带3/32"和1/8"活塞的泵配置1/4"-28低压塑料配件，适配60厘米油管的常规连接；带1/4"活塞的316材质进口阀适配1/8"管道的世伟洛克式连接，出口阀对应1/16"管道的10-32管螺纹连接；PEEK材质的阀组则对应1/8"、1/16"等不同管径的连接需求，可根据实际输送介质的压力、腐蚀性灵活选配阀组组件。

　　泵体预留了远程控制扩展空间，可支持0-5V电流回路、4-20mARS232通讯两种控制模式，能直接接入自动化控制系统实现流量远程调节。整机外形尺寸为28×10×23.5cm，不带附加模块的基础款重量为5.3千克，带远程控制模块的款式重量为6.4千克，安装时可直接通过底部预留的固定孔位固定在安装面板或支架上。电气部分适配100-230VAC宽幅电压输入，支持50/60Hz不同供电频率，内置80保险丝、63安额定值的保护电路，可应对不同地区的供电标准，降低现场供电适配的改造成本。整体建模过程中对内部活塞运动行程、阀组启闭行程、流道拐角做了平滑处理，减少流体在泵腔内的滞留死角，避免介质残留造成的交叉污染，也降低了高压工况下的流道阻力损失。
