汽车供油系统燃油泵结构三维设计

　　在汽车燃油供给系统的实际开发场景中，燃油泵作为核心供油部件，承担着将燃油从油箱内加压输送至发动机燃油分配管的关键作用，其性能直接决定发动机不同工况下的供油稳定性，是整车动力输出链路中不可缺失的基础部件。从实际装车应用来看，这类带安装支架的圆柱形燃油泵，多用于乘用车及轻型商用车的内置式油箱安装场景，也可适配部分小型动力设备的燃油供给单元，工作过程中需要持续维持稳定的输出油压，保证喷油嘴获得压力恒定的燃油供给，避免因供油压力波动导致的空燃比失准、发动机怠速抖动、加速无力等实际运行问题。

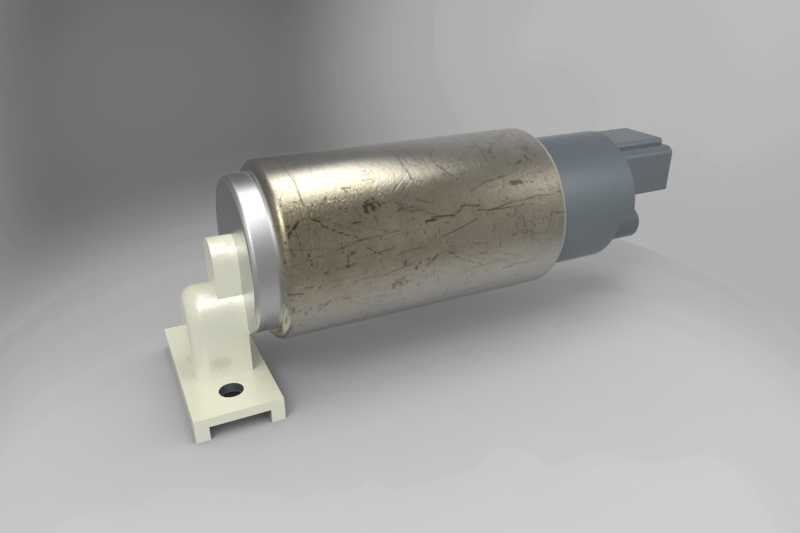

　　从结构设计思路来看，该燃油泵采用柱式主体集成安装支架的布局，主体金属壳体段为泵芯与驱动电机的集成容纳腔，金属外壳既可以承担内部组件的防护作用，也能利用金属材质的导热性，将泵组长时间工作产生的热量通过流经的燃油带走，避免内部绕组过热失效。端部的灰色塑封段为油路接口与电气接插件集成区域，设计时将进出油接口与电气连接端整合在同一侧，能够缩减油箱内的安装占用空间，减少外接管路与线束的布置长度，降低装配复杂度。配套的L型安装支架采用带加强筋的塑钢结构，支架底部预留两个螺栓安装孔，安装时可通过螺栓直接固定在油箱内部的预置安装位上，支架与泵体主体的卡接结构设置了缓冲间隙，能够吸收车辆行驶过程中产生的振动，避免泵体工作振动传递至油箱壳体产生共振噪音。

　　从安装边界与尺寸适配角度来说，柱形主体的直径设计适配多数车型油箱的油泵安装开孔尺寸，不需要对油箱结构做额外改型即可完成替换装配；支架的安装孔位间距符合主流车型的油泵固定点位标准，选型替换时不需要重新设计安装支架，能够缩短配套开发周期。泵体的进出油接口采用通用快插结构规格，可直接匹配标准规格的燃油管路，接插件端子定义符合车用电气部件的通用规范，能够直接对接整车线束，不需要额外制作转接线束。在实际建模过程中，需要重点关注泵体与支架的配合公差，卡接位置的过盈量需要控制在合理区间，既要保证装配后泵体不会因车辆振动松脱，也要避免过盈量过大导致装配时支架出现应力开裂；同时需要校核端部接口与安装平面的相对位置，保证装车后管路与线束不会出现弯折受力的情况，避免长期使用后出现管路渗漏、线束磨损断路等故障。这类结构的燃油泵在设计时还需要考虑燃油浸泡环境下的材料兼容性，所有与燃油接触的非金属部件都需要耐燃油腐蚀，金属部件需要做防锈处理，保证全生命周期内的结构强度与密封性能。
