双缸往复式直线执行驱动装置结构

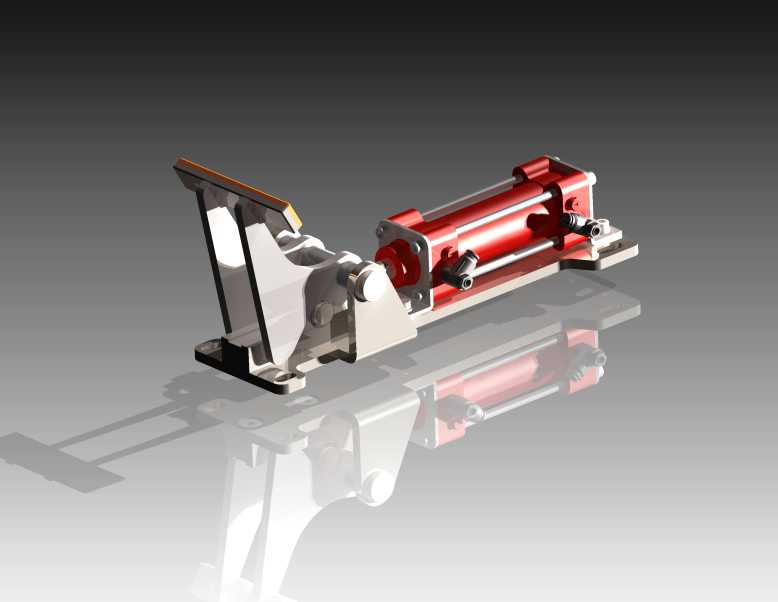

　　该结构属于直线往复驱动类执行组件，在轻工自动化生产线、小型物料推送工位、试验台加载机构中有着广泛适配场景，可作为独立动力输出单元完成定行程的直线推拉动作，也可配合铰接支座完成小角度摆动复合动作，适配低负载高频往复的工况需求。从实际功能来看，该组件采用平行双缸杆布局，相比单缸结构抗偏载能力提升明显，输出端可直接连接工装夹具、推板等执行端部件，无需额外加装导向轴即可承受一定的侧向力矩，减少配套导向结构的设计工作量。底座采用一体化平板安装结构，预留的沉头安装孔可直接通过螺栓固定在设备安装台面或型材框架上，安装基准面经过铣平处理，能保证缸体轴线与安装面的平行度公差控制在合理范围，避免运行过程中出现卡滞、偏磨问题。

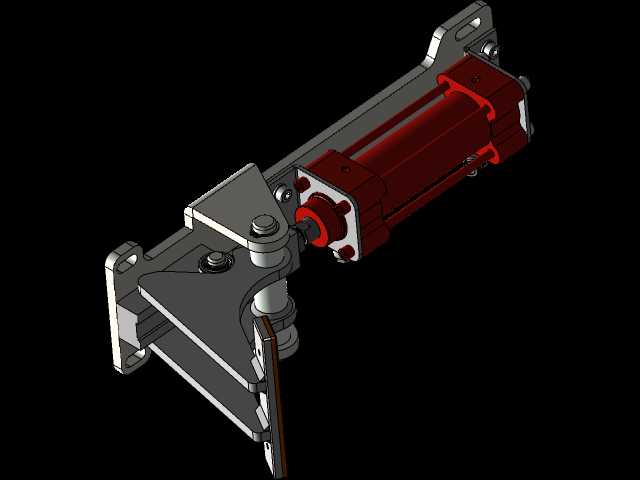

　　尾部的铰接支架采用双立板补强结构，铰接孔内可配套自润滑衬套，作为组件的摆动支点使用，当需要组件完成弧线推送动作时，可通过尾部铰接点与设备机架连接，前端输出端连接作业部件，实现绕铰接点的扇形轨迹动作。设计过程中优先考虑了部件的装配工艺性，缸体端盖与缸筒采用螺栓连接结构，拆解维护时无需专用工具即可完成密封件更换、内部清洁等操作；缸杆表面做硬化处理，降低长期往复运行的磨损量，延长组件使用寿命。安装边界方面，底座的安装孔位采用对称布局，横向与纵向孔距符合常规小型自动化设备的安装孔系标准，可直接替换同行程规格的同类驱动组件，无需重新加工安装台面；整体结构的重心落在底座安装面范围内，卧式安装时无需额外加装支撑结构即可保证运行稳定性，

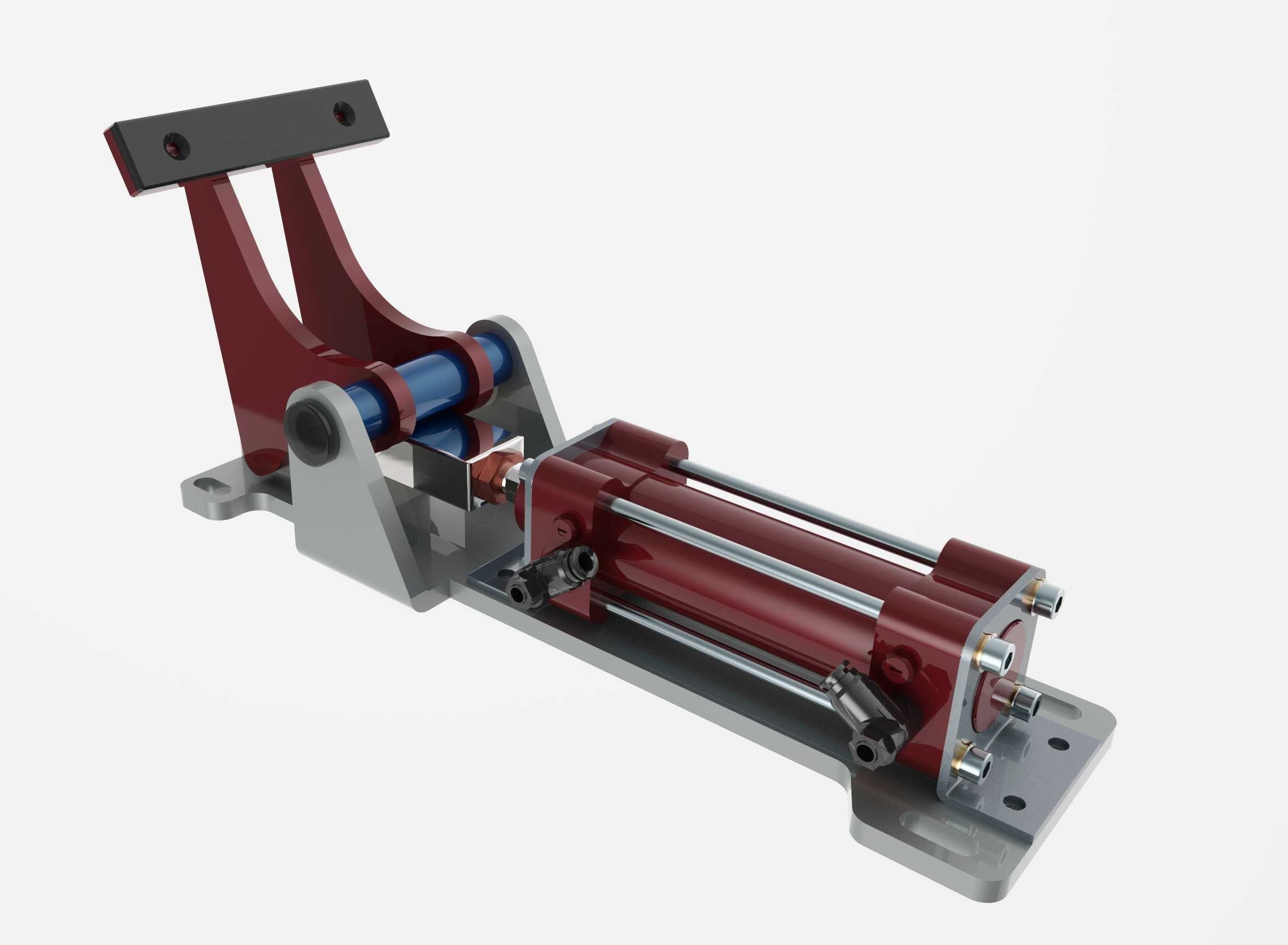

　　垂直安装时也可通过底座螺栓承受整体载荷，不会出现倾覆风险。结构细节上，两侧的导向杆与缸杆平行布置，输出端的连接法兰同时与缸杆、导向杆固定，运行过程中导向杆可承担全部侧向载荷，避免缸杆受径向力导致密封件过早损坏；铰接支架的立板与底座之间设置三角加强筋，在承受大推力反作用力时不会出现支架变形、铰接孔错位的问题，保证摆动动作的同轴度。
