仿生多足行走连杆机构结构设计

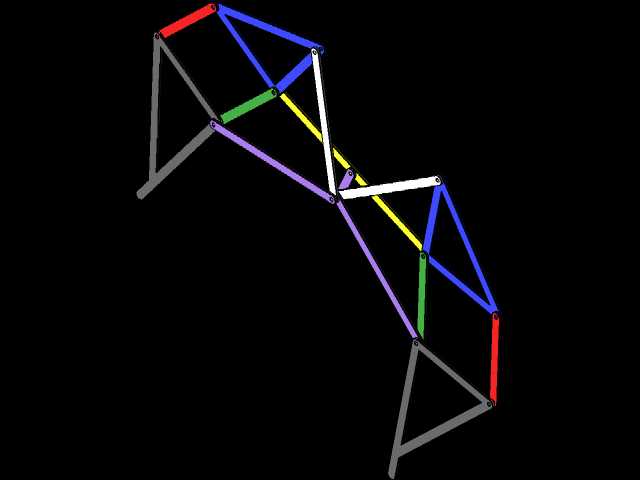

　　该连杆行走机构依托平面多连杆运动原理实现类生物步态的行走动作，核心采用对称式双组连杆布局，单组连杆通过多段刚性杆件铰接形成闭合运动链，铰接点处采用间隙配合的转动副连接，保证杆件运动过程中无卡滞、无运动死点。从实际应用场景来看，这类仿生行走结构可适配非结构化地形的移动作业需求，相较于轮式移动结构，其在松软沙地、凹凸碎石路面的通过性更强，无需额外设置复杂的悬挂缓冲结构，仅依靠连杆自身的运动轨迹即可实现足端的抬升、前移、落地支撑动作，可搭载小型探测传感器、作业执行端完成窄空间巡检、滩涂作业、复杂地形勘探类任务。

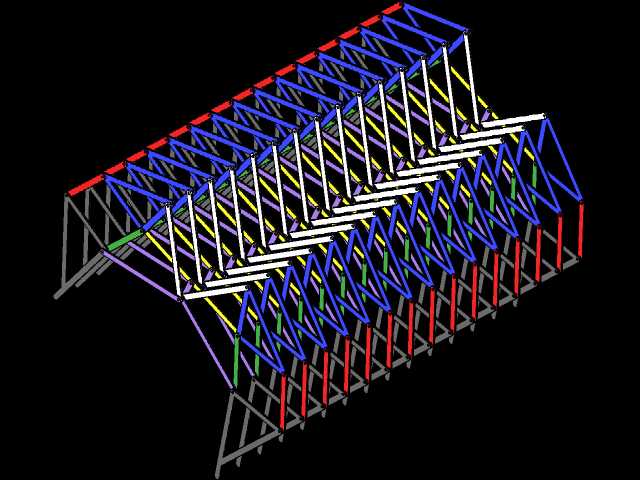

　　设计过程中优先对足端运动轨迹进行了运动学仿真验证，通过调整各段连杆的长度比例、铰接点相对位置，将足端落地阶段的水平滑移量控制在极小范围内，避免行走过程中出现足端与地面的滑动摩擦，降低行走阻力的同时减少杆件铰接处的冲击载荷。整体结构采用左右完全对称的布局形式，中间设置横向连接梁将两侧连杆组固连，保证两侧运动的同步性，横向连接梁上预留了标准安装孔位，可根据实际搭载需求固定动力模块、控制元件以及作业负载，安装边界可根据搭载设备的尺寸调整连接梁的长度，无需改动两侧连杆的核心运动参数。

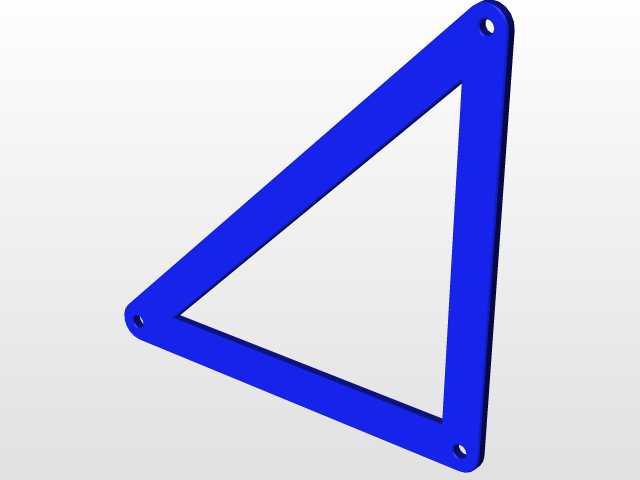

　　从结构特性来看，整套机构仅依靠单一动力输入即可带动两侧所有连杆完成协调步态动作，动力输入端设置在中间连接梁的中心位置，通过曲柄构件将旋转运动转化为各连杆的往复摆动，无需为每个足端单独设置驱动元件，大幅降低了整体结构的重量与控制复杂度。杆件截面采用等强度设计，受力较大的主支撑连杆采用矩形截面型材，受力较小的辅助连杆采用空心圆管结构，在保证整体结构刚度满足承载要求的前提下，尽可能降低运动构件的自重，减少动力消耗。铰接转动副处预留了润滑脂加注通道，可在长期运行过程中定期补充润滑，降低铰接处的磨损量，延长机构整体使用寿命。

　　实际装配过程中，需严格保证两侧对应连杆的长度尺寸公差控制在±0.1mm范围内，铰接点的同轴度误差不超过0.05mm，避免因加工装配误差导致两侧运动不同步，出现行走偏航、运动卡滞的问题。足端位置设置了可拆卸的耐磨垫块，可根据行走地面的材质更换不同摩擦系数的垫块，在硬质光滑路面采用橡胶材质垫块提升抓地力，在松软泥泞路面采用齿形金属垫块提升嵌入抓附能力，无需改动整体连杆结构即可适配不同的作业地面环境。
