带气动驱动的输送线止动辊结构设计

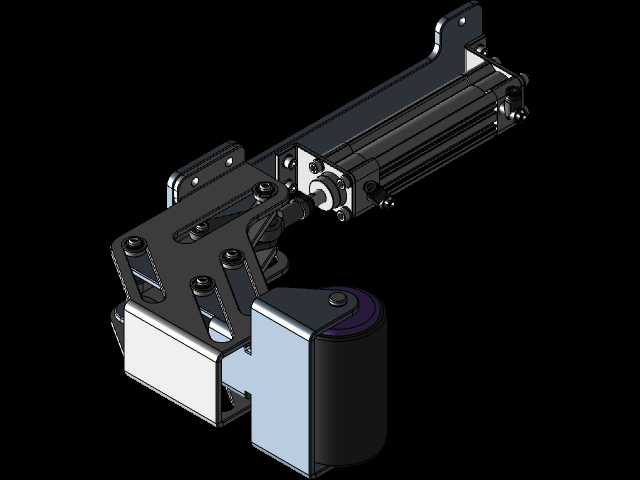

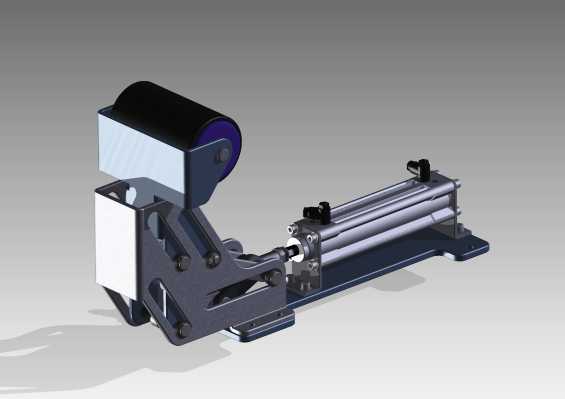

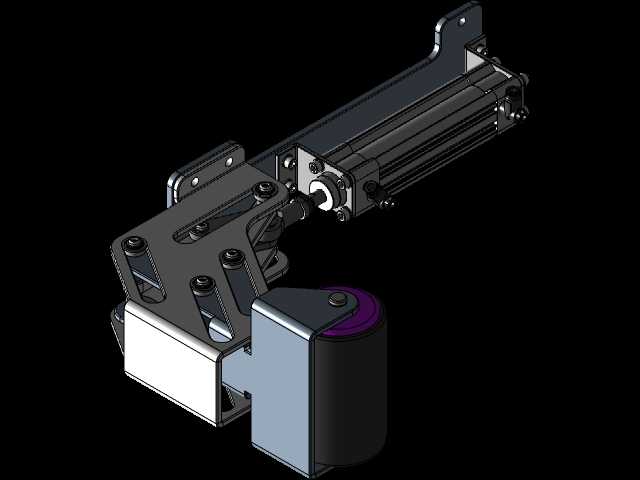

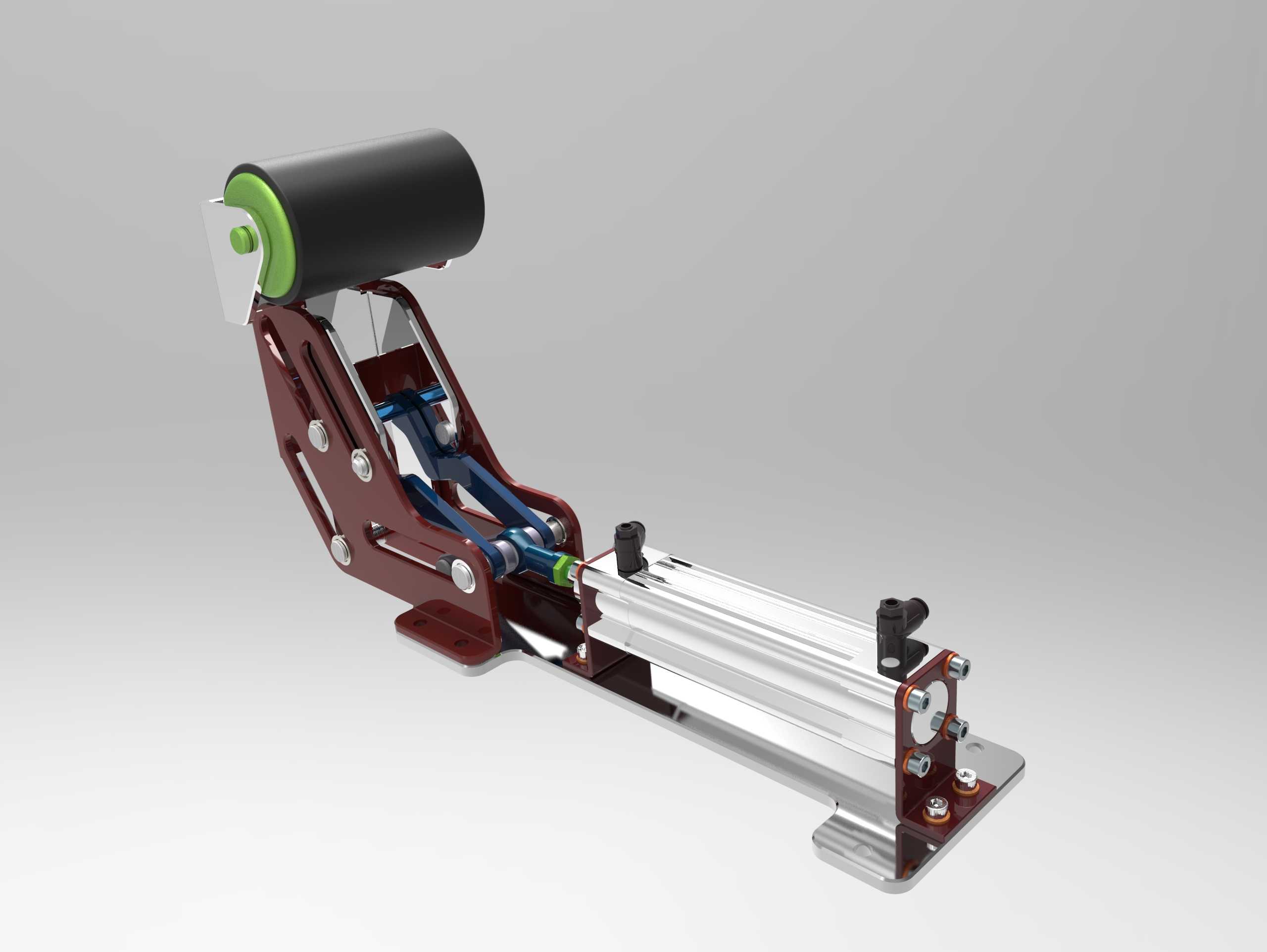

　　这套止动辊结构主要应用在带式输送、辊道输送的物料流转工位，常见于家电装配线、汽车零部件分装线、电商仓储分拣线的工位段，核心作用是对沿输送方向行进的工装托盘、载具进行可控的阻挡定位，让物料停在指定工位完成装配、检测、扫码等工序，避免物料随输送线持续移动导致作业对位偏差。整套结构采用气动作为动力源，相比传统的电机驱动阻挡结构，气动方案响应速度快，动作冲击可通过气源压力调节适配不同重量的载具，在车间常规0.5-0.7MPa的气源环境下即可稳定工作，不需要额外配置驱动电源，布线布管更简洁，适配多数工厂现有动力配套条件。从结构设计逻辑来看，整套止动辊采用摆臂式杠杆结构，底部的标准气缸作为动力输出端，

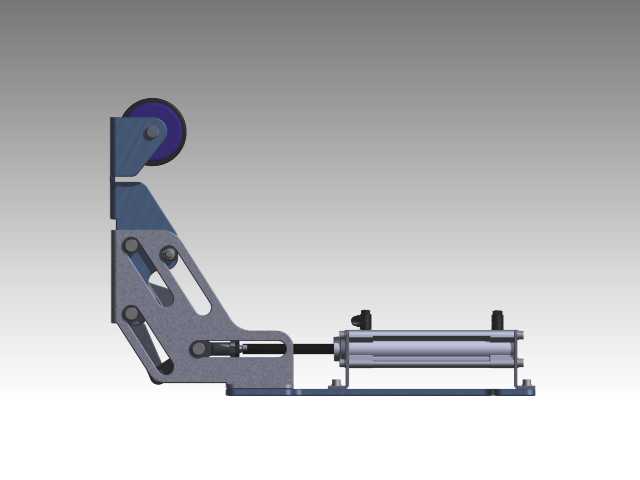

　　通过铰接的连杆结构带动上部的辊轮组件完成抬升、下落动作：当气缸伸出时，摆臂绕底部固定转轴向上抬起，辊轮高出输送面，接触载具前端完成阻挡；当气缸缩回时，摆臂下落，辊轮顶面低于输送面，载具可沿输送线顺畅通行。上部的接触辊轮采用外包橡胶层的设计，一方面橡胶材质的摩擦系数适中，接触金属或塑料载具时不会出现硬碰撞刮伤载具表面，另一方面辊轮自身可绕轴转动，当载具接触瞬间存在相对速度时，辊轮的转动可以抵消部分侧向摩擦力，避免长期冲击导致摆臂铰接点出现偏磨。安装层面，整套结构采用一体化底板设计，底板上预留了四个长圆形安装孔，可适配输送线机架的安装孔位偏差，安装时不需要对现有输送线机架做二次打孔加工，

　　直接通过T型螺栓或者普通六角螺栓即可固定在输送线的铝型材或者方钢机架上，安装边界的宽度控制在常规输送线侧梁的间距范围内，不会和输送线的托辊、皮带支撑结构产生干涉。结构的铰接点全部采用带自润滑衬套的销轴连接，不需要日常频繁加注润滑脂，衬套的耐磨特性可以满足产线常年高频次动作的使用需求，气缸的两端铰接都预留了浮动间隙，可抵消安装过程中的微小同轴度偏差，避免气缸杆长期受径向力导致密封件过早磨损。摆臂的主体采用钢板冲压焊接成型，在保证结构强度的同时控制整体重量，减少气缸动作时的惯性冲击，所有受力铰接点的位置都做了加强筋设计，在阻挡100kg以内的载具时不会出现结构变形，辊轮的抬升高度经过精准计算，抬升后高出输送面35mm，可适配市面上多数高度的工装托盘挡边，不会出现挡不住、脱挡的情况，下落之后低于输送面10mm，即使载具底部存在微小凸起也不会出现剐蹭卡滞。
