气动驱动式塞装执行模组结构设计

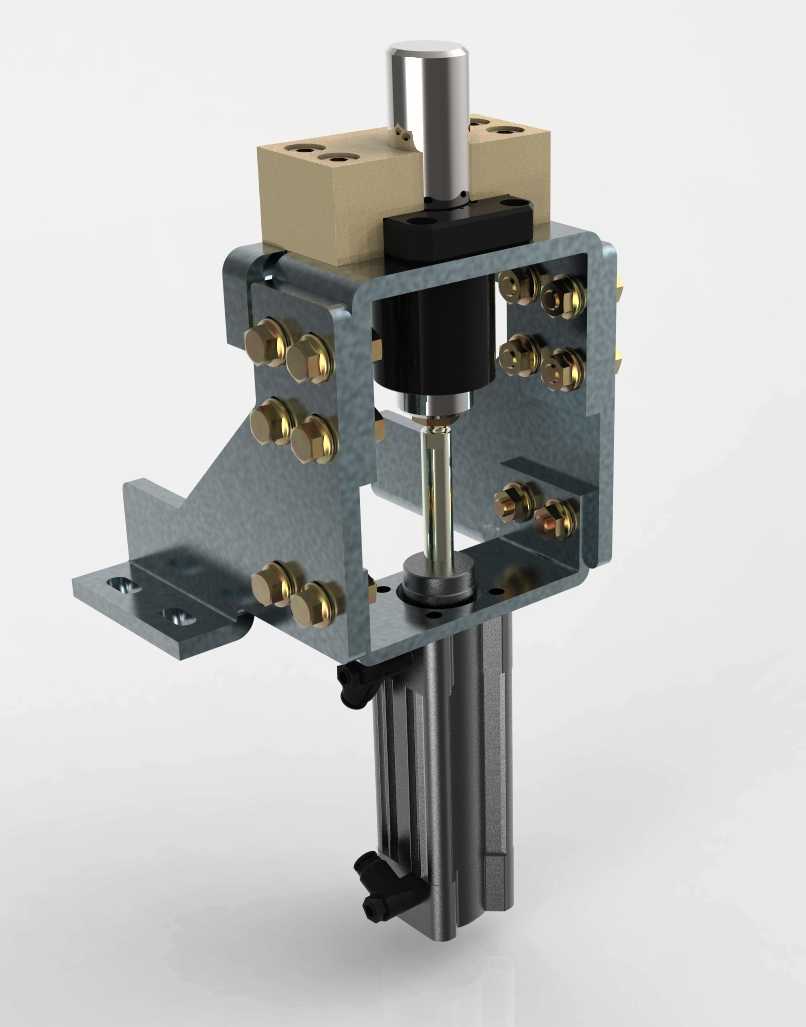

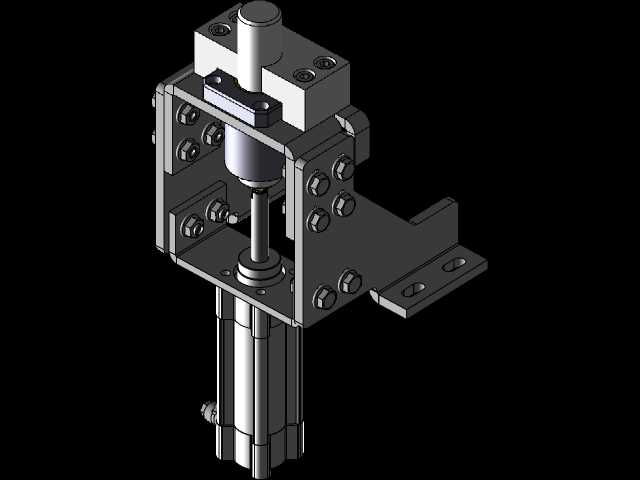

　　这款塞装执行模组，主要面向3C电子、小五金零部件的自动化装配产线设计，多用于需要将塞体、堵头类零件精准压装到对应工位的工序场景，替代人工完成重复性的塞装动作，能适配多规格小尺寸塞件的压装作业，在消费电子外壳堵头装配、小型阀类塞件压装、线束端密封塞安装等工位都能适配。从结构设计逻辑来看，整体采用框架式钣金承载主体，底部采用标准气动滑台作为直线动力输出源，滑台的行程经过精准核算，刚好匹配塞件压入的有效行程，避免过压损伤工件或者行程不足导致塞件装配不到位。上部的执行端采用分体式夹料块设计，夹料块预留了不同规格塞件的仿形定位槽，更换夹料块就能快速适配不同外径的塞件，不需要整体更换模组，能缩短产线换型的调试时间。安装边界上，

　　模组底部的安装支架采用L型折弯钣金设计，支架上预留了多组腰型安装孔，孔位间距适配主流的铝型材工作台安装标准，既可以直接固定在装配线的型材机架上，也能搭配转接板安装到多轴机械手的末端作为末端执行器使用，整体安装占用的横向空间不超过120mm，纵向高度在压缩状态下控制在180mm以内，不会占用过多的产线排布空间，适合在紧凑布局的自动化装配单元里部署。功能特性上，模组的导向部分采用内嵌式直线光轴配合铜套导向，避免压装过程中出现径向偏摆，保证塞件压入时的同轴度，压装力的传导路径经过优化，气缸输出的推力直接沿轴向传递到塞件端面，不会产生侧向分力损伤工件装配孔。接线端采用分线式接线端子排，所有气动管路和传感器线路都沿钣金框架内侧排布，

　　外部预留统一的气路接口和电气接线端，现场部署时不需要复杂的走线整理，能快速完成气电连接。设计过程中充分考虑了日常维护的便利性，夹料块的固定采用外露的内六角螺丝，不需要拆解主体框架就能完成夹头更换，导向铜套预留了注油孔，定期加注润滑脂就能保证长期运行的导向精度，气缸的安装采用快拆式固定结构，出现动力部件故障时能快速完成替换，减少产线停机维护的时间。
