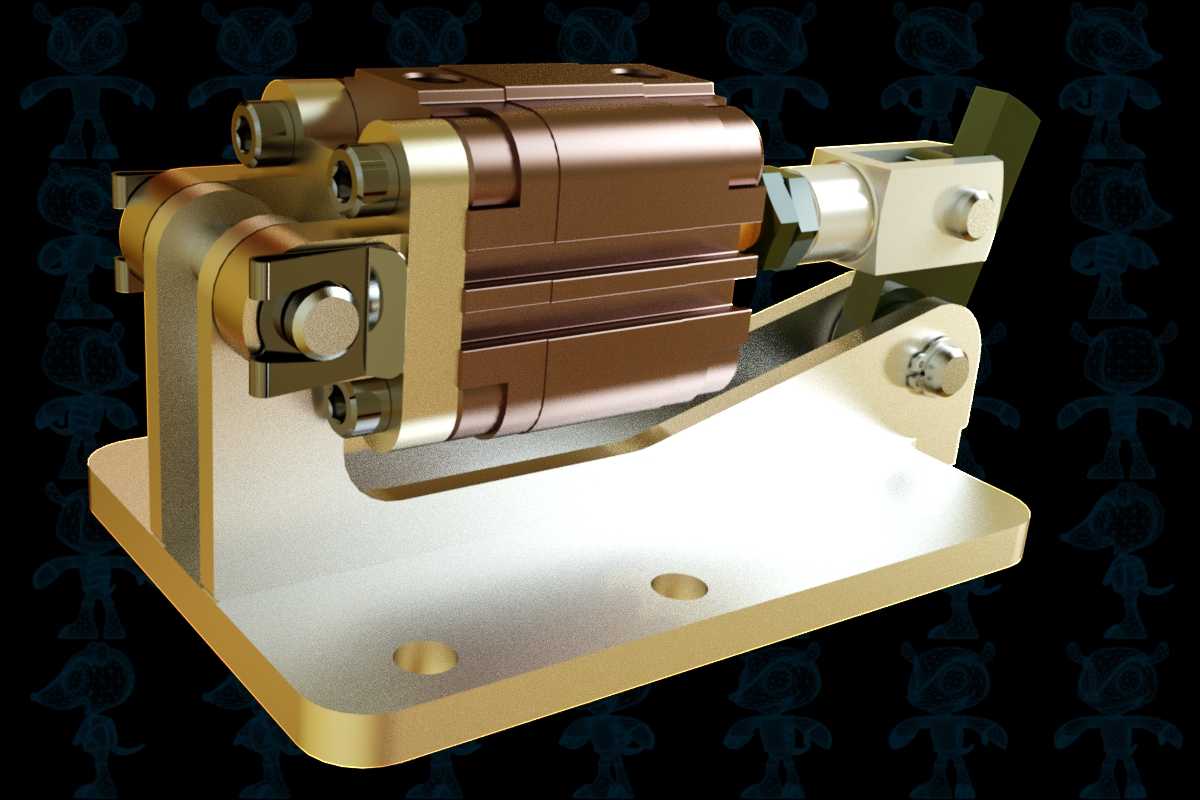

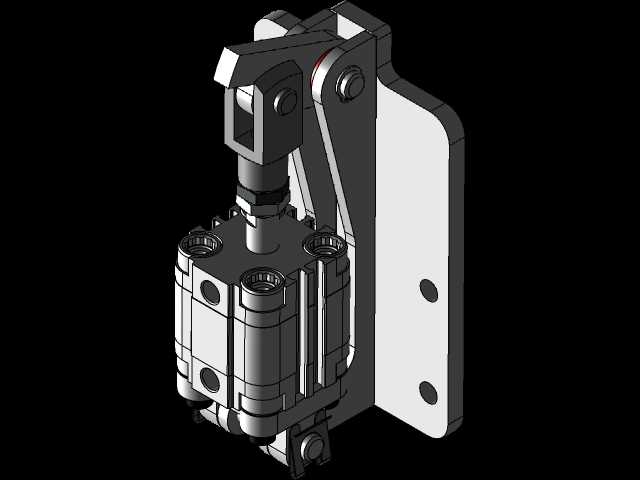

这款止动装置主要面向10毫米轮毂类回转工件的工位限位场景,常见于小型输送线、精密装配工位的工件阻挡定位环节,在轮毂类零件的加工流转、装配检测工序中,能够对行进到指定工位的工件提供稳定的阻挡力,避免工件过位偏移,保障后续工序的定位精度。从结构设计来看,装置采用卧式气动驱动作为动力源,双缸并列的缸体布局能够提供更均衡的推力输出,相比单缸结构抗偏载能力更强,在工件侧向接触阻挡头时不会出现活塞杆卡滞的问题。安装底座采用带沉孔的平板式设计,两个安装孔位沿装置受力方向对称布置,安装时可直接通过内六角螺栓固定在设备台架或型材安装面上,底座边缘做了倒角处理,避免装配过程中锐边划伤操作人员,也能减少应力集中带来的底座形变风险。
摆臂式的阻挡头设计可以在气缸伸出时抬升至工作高度,对轮毂类工件形成硬限位,气缸缩回时阻挡头下摆至低于工件输送面的位置,放行工件通过,整个动作行程经过匹配设计,不会与工件的输送路径产生干涉。连接部位全部采用圆柱销加螺栓的铰接结构,铰接配合面预留了合理的公差间隙,长期往复动作下也不会出现卡涩,同时铰接点的紧固件都采用防松设计,适配车间设备长期高频运行的工况。装置的整体安装边界紧凑,不需要占用过大的工位空间,在小型自动化装配线、精密零件检测输送线的布局中,能够灵活嵌入工位间隙,不需要对原有线体做大规模改造。从受力角度设计时,缸体的推力参数经过匹配计算,刚好满足10毫米规格轮毂在常规输送速度下的阻挡需求,不会出现推力不足导致工件冲过工位,
或是推力过大造成工件表面磕碰损伤的问题,阻挡头与工件接触的端面做了平面处理,接触面积适配轮毂的接触部位,能够分散接触应力,避免工件表面出现压痕。整个装置的结构件拆分合理,易损件都设计为可快速更换的结构,后期维护时不需要整体拆解装置,就能完成密封件、铰接衬套的更换,降低产线运维的时间成本。
