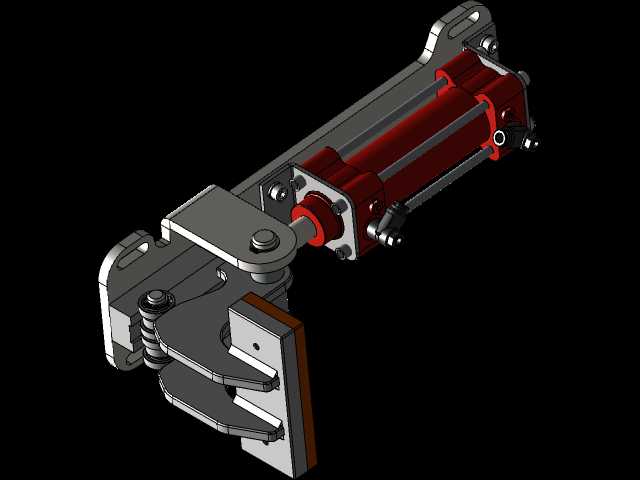

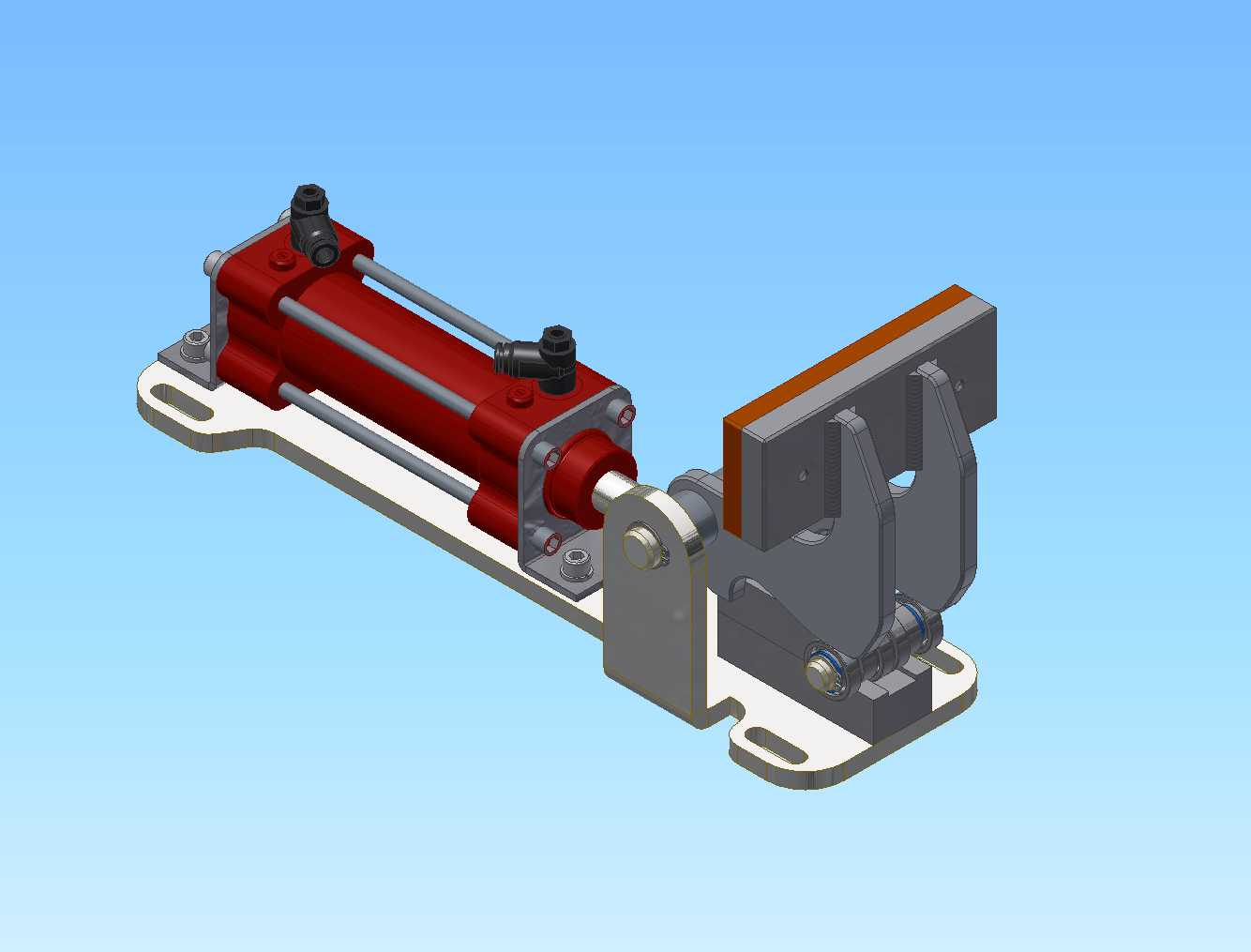

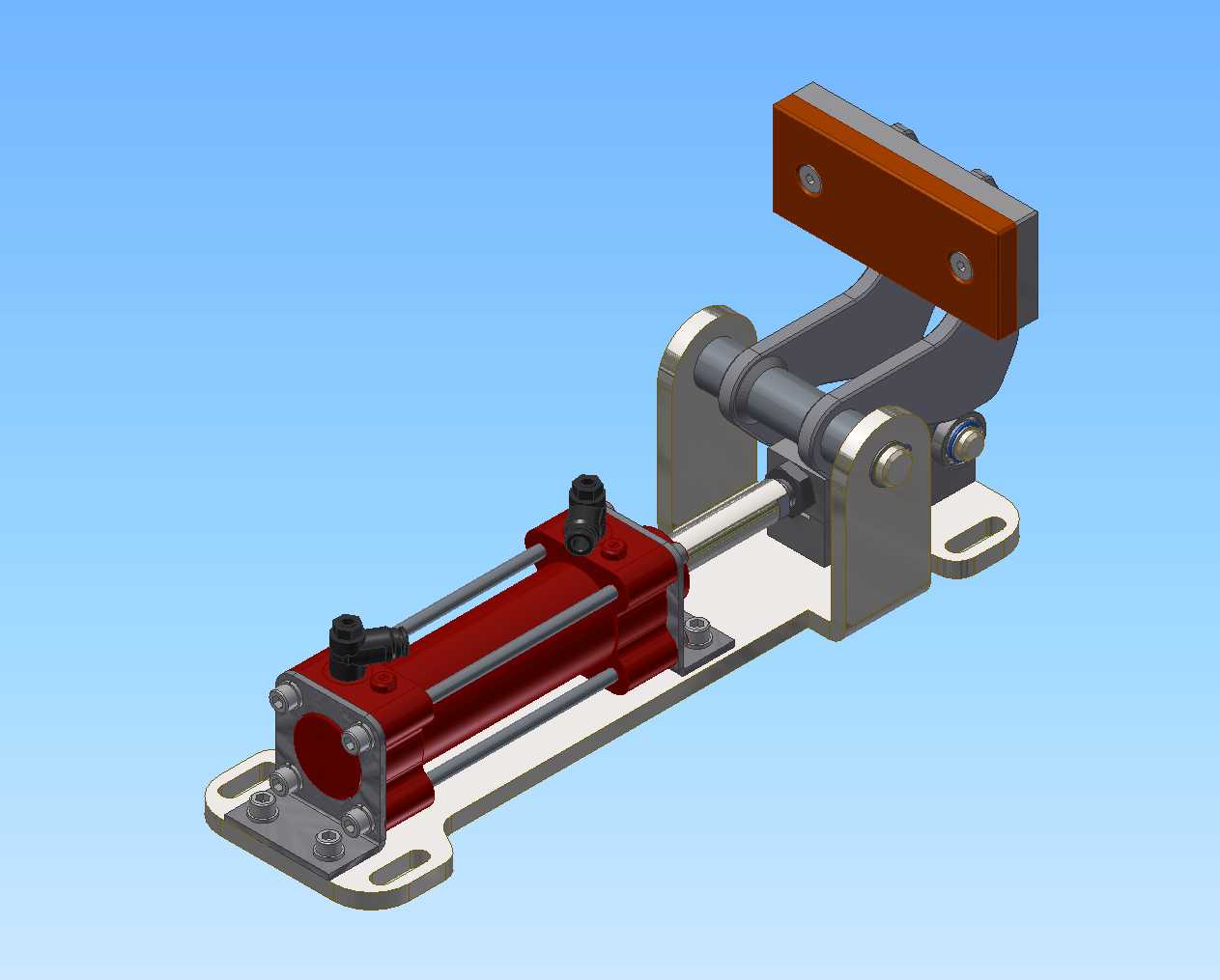

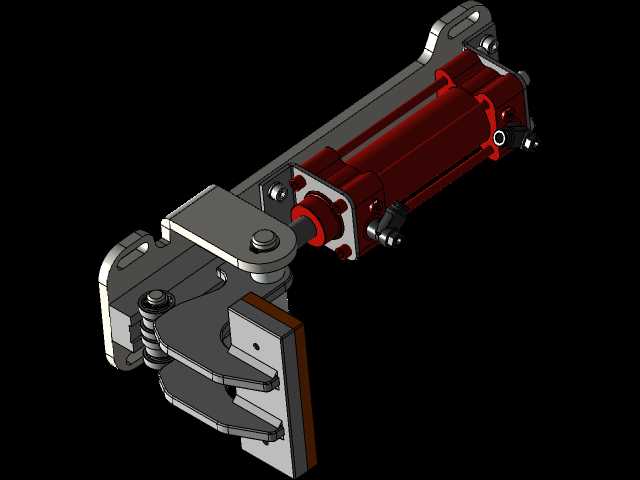

气动杠杆式夹紧挡停执行机构

　　该机构为气动驱动的杠杆式夹紧挡停部件，主要应用在自动化生产线的工件定位、工位挡停以及工装夹具的夹紧作业场景中，在装配线、加工线的物料流转环节，可对输送线上的工装板、待加工工件实现精准的位置锁定，避免工件在加工、装配过程中出现位移偏差，也可作为小型工件的夹紧执行单元，配合传感器完成工位的到位锁定动作。从功能实现逻辑来看，该部件采用标准气缸作为动力源，通过杠杆增力结构放大输出夹紧力，相比气缸直推式夹紧结构，在相同缸径下可获得更大的夹持力矩，同时杠杆结构的行程放大特性，可让执行端获得更大的开合空间，方便工件上下料操作。执行端设置有耐磨缓冲挡块，接触工件的面采用高摩擦系数的耐磨材质，既可以避免刚性接触刮伤工件表面，

　　也能在高速挡停时吸收部分冲击载荷，延长机构整体使用寿命。设计过程中，整体安装底座采用带安装长槽的板式结构，安装孔位预留了足够的调节余量，可适配不同安装基面的位置调整需求，不需要额外加工转接板即可直接固定在型材机架或者设备台面上。气缸部分采用标准拉杆式气缸，缸体两端设置有可调缓冲结构，可根据实际运行速度调整缓冲气量，降低活塞运行到行程端点时的撞击噪音与振动。杠杆铰接部位采用带自润滑衬套的销轴连接，转动副间隙控制在合理范围内，既保证转动灵活无卡滞，也避免长期运行后出现过大的间隙导致定位精度下降。整体结构的安装边界紧凑，底座的安装孔距、气缸的轴向尺寸、执行端的行程范围都经过适配性校核，可直接替换同类型的标准挡停夹紧部件，

　　不需要对原有设备的安装空间做大幅改动。传动链路中，气缸活塞杆与杠杆的连接采用浮动接头结构，可补偿少量的安装同轴度误差，避免活塞杆承受径向力导致气缸密封件过早磨损。执行端的夹块采用可拆式设计，磨损后可单独更换，不需要整体拆解机构，降低后期维护成本。整个机构的受力路径经过优化，夹紧作业时的反作用力直接通过杠杆传递到底座安装面，气缸活塞杆仅承受轴向推力，大幅提升了部件的负载能力与运行稳定性，在频繁往复动作的工况下可保持长期的精度保持性。
