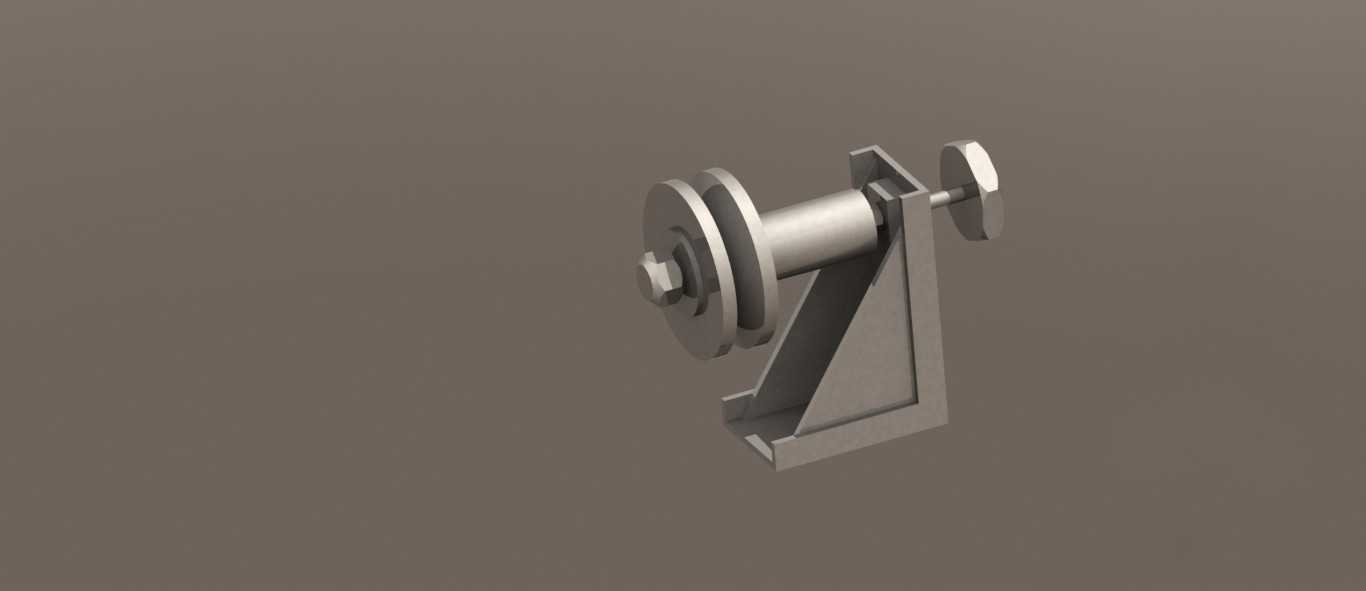

带立式支架的张紧导向滑轮支撑结构

　　在起重输送、纺织机械、线缆生产、小型物料提升设备的传动布局中，这类带一体式立式支架的滑轮支撑结构是非常常见的功能部件，核心作用是为挠性传动件提供稳定的支撑与导向，同时承担张紧调节的功能，避免传动过程中缆绳、皮带出现跑偏、松弛、跳动幅度过大的问题。从结构设计逻辑来看，整个组件采用L型折弯焊接支架作为承载基体，支架的竖直安装面与水平支撑面之间设置了三角形加强筋，用来抵消滑轮受侧向力时产生的弯矩，避免支架在长期交变载荷下出现焊接处开裂或者安装面变形的问题。滑轮本体通过阶梯轴固定在支架的竖直支撑耳板上，轴端设置了锁紧手轮结构，不需要额外工具就能快速调整轴的锁紧力度，既可以在安装调试阶段快速调整滑轮的轴向位置，也能在日常维护时快速拆换滑轮，

　　适配不同宽度的传动带或者不同直径的缆绳。实际选型安装时，需要注意支架底部的安装孔位间距，要匹配安装基面的预留螺孔位置，安装面的平面度需要控制在0.1mm以内，避免支架固定后出现倾斜，导致滑轮端面与传动方向不垂直，加剧轮槽的偏磨。滑轮的轮槽采用圆弧过渡设计，槽宽适配常规直径的钢丝绳或者平皮带，轮缘做了倒角处理，防止传动件在运行过程中被锐边割伤，降低传动件的磨损速率。轴与支架耳板的配合间隙控制在H8/f7的区间，既保证轴转动时的灵活性，也不会因为间隙过大出现径向窜动，带动滑轮产生晃动。在小型龙门吊的导向走线、包装设备的皮带张紧端、自动化生产线的线缆导向工位，这类结构都能稳定发挥作用，相比分体式的滑轮安装结构，一体式支架的安装定位更简单，

　　不需要现场调整多个部件的同轴度，装配效率能提升40%左右，同时整体的刚性更好，在承受突发冲击载荷时，不会出现部件移位导致的传动失效问题。设计建模时，需要重点校核支架加强筋的厚度与焊接位置，确保在额定载荷下支架的最大变形量不超过0.05mm，同时要保证滑轮转动时与支架的竖直面留有足够的安全间隙，避免运行过程中出现摩擦干涉，轴端的锁紧结构要设置防松垫片，防止设备长期运行产生的振动导致锁紧件松脱。
