往复式动力设备十字头连接结构

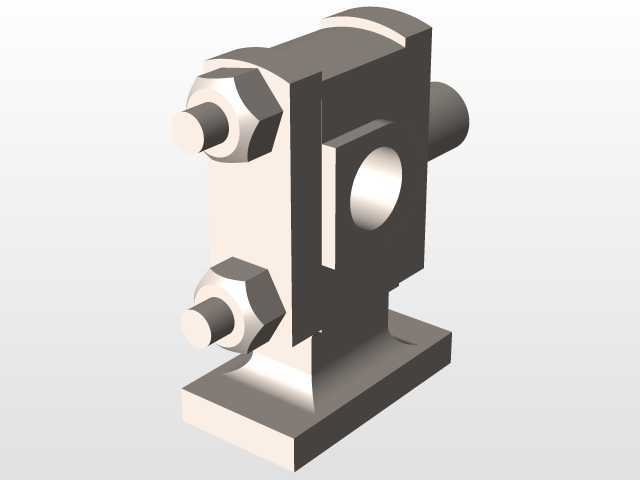

　　在长行程往复式压缩机、低速重载往复发动机的动力传递链路里，十字头是衔接活塞连杆与十字头滑道的核心中间部件，它的存在直接把活塞承受的侧向推力完全承接，让活塞组件始终保持沿气缸轴线的纯往复直线运动，从根源上避免活塞因侧压力偏磨气缸内壁，大幅延长气缸套、活塞环的更换周期。这类结构在石油化工领域的往复式氢气压缩机、天然气增压压缩机上应用极广，这类设备往往连续运行周期长达数千小时，十字头的结构可靠性直接决定整套机组的非计划停机时长。从结构设计逻辑来看，这个十字头组件采用分体式滑履与主体的组合结构，上下两个平行的滑履面与机身滑道的精加工面配合，配合间隙控制在0.12-0.2mm之间，既保证滑动过程无卡滞，又能避免间隙过大带来的横向冲击。

　　十字头体上加工有垂直于往复运动方向的销轴孔，用来安装十字头销，连杆小头通过轴瓦与十字头销连接，将曲轴的旋转运动转化为往复直线运动的同时，把连杆摆动产生的侧向力全部传递到十字头滑履，再分散到机身滑道的承载面上。组件两侧的锁紧螺栓用来固定滑履与十字头主体的相对位置，安装时可以通过调整垫片厚度来精准控制滑履与滑道的配合间隙，适配不同运行工况下的热膨胀量，避免设备运行到工作温度后出现抱瓦或者间隙超标的问题。底部的安装基座是和十字头滑道集成的定位结构，安装时基座与机身的定位止口配合，保证滑道轴线与气缸轴线的同轴度误差控制在0.05mm/m以内，防止出现偏载。设计时需要重点校核十字头销孔的接触应力、滑履面的比压，

　　在重载工况下滑履面通常会浇注巴氏合金层，降低摩擦系数，同时嵌入润滑油槽，让压力润滑油在滑动面形成稳定油膜，避免干摩擦。整个组件的外形尺寸需要匹配对应缸径的设备安装边界，比如适配200mm缸径压缩机的十字头，滑履间距通常在180mm左右，整体高度控制在260mm，十字头销直径取60mm，保证在最大活塞力工况下，各部件的应力都在材料许用范围内，不会出现塑性变形或者疲劳断裂。实际装配过程中，需要先将十字头放入滑道内，检测滑履面与滑道的接触斑点，接触面积要达到80%以上才能进行后续连杆组件的装配，否则运行中会出现局部过热、异常磨损的问题。
