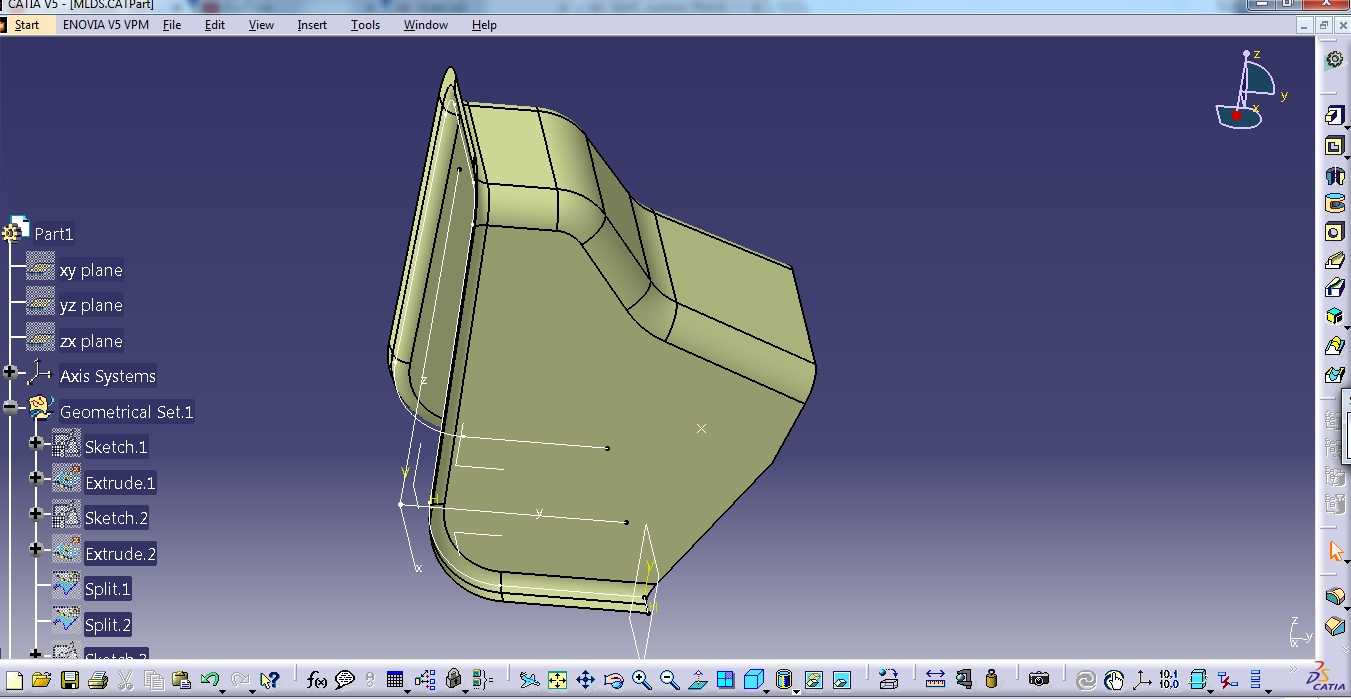

MLDS异形曲面支撑固定支架结构设计

　　这类异形曲面支架多应用在空间受限的设备舱内布局场景，常见于车载电子模块、工业传感单元的安装固定环节，核心作用是在不规则的安装空间内，为被支撑部件提供稳定的安装基准，同时避让周边的管线、相邻结构件，避免装配干涉。从结构形态来看，该支架采用带翻边的薄壁壳体构型，主体曲面随被支撑部件的外轮廓做贴合设计，两侧延伸的折边结构既可以提升薄壁件的整体刚性，减少长期受振后的形变，也预留了安装孔位的布置空间，能够通过螺栓直接与设备基体、被固定部件实现刚性连接。设计过程中首先需要确认被支撑部件的安装点位载荷，根据振动工况下的受力方向调整壁厚分布，在应力集中的弯折位置做圆角过渡处理，避免应力集中导致的疲劳开裂。安装边界方面，

　　支架的外轮廓完全适配安装舱内的预留空间，曲面弧度与相邻构件的间隙控制在装配公差允许范围内，不会在设备运行过程中与周边部件产生剐蹭。不同于常规的平板式支架，这类随形设计的支架不需要额外加装调整垫片，装配时可以直接贴合安装面，减少装配工序的同时，也能降低装配累积误差对部件定位精度的影响。在结构细节上，支架的边缘做了收边处理，避免薄壁锐边在装配过程中划伤操作人员或者损坏相邻的线缆表皮，安装孔位的位置度公差严格匹配被支撑部件的安装孔，保证装配时螺栓可以顺利穿入，不需要额外扩孔调整。实际应用中，这类支架往往需要承受设备运行过程中的持续振动，因此结构设计时在弯折区域做了局部加厚处理，在不显著增加整体重量的前提下提升结构抗振性能，避免长期受振后出现连接松动、支架断裂的问题。曲面部分的构型完全贴合被支撑部件的外形，能够增大与被支撑件的接触面积，分散连接点位的应力，避免局部压强过大导致被支撑部件的外壳受损。
