离心式流体输送用半开式叶轮结构设计

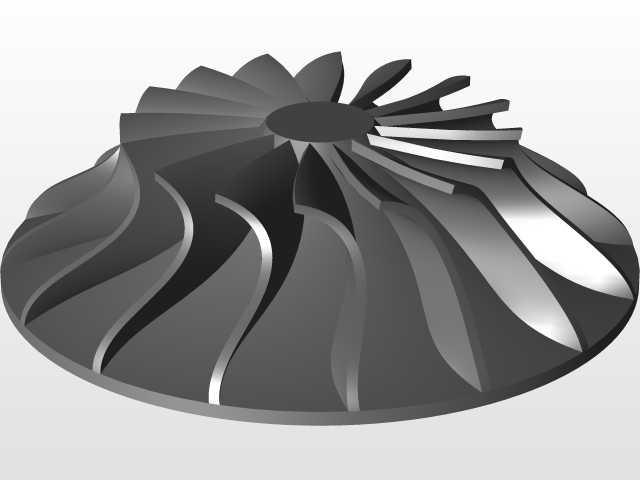

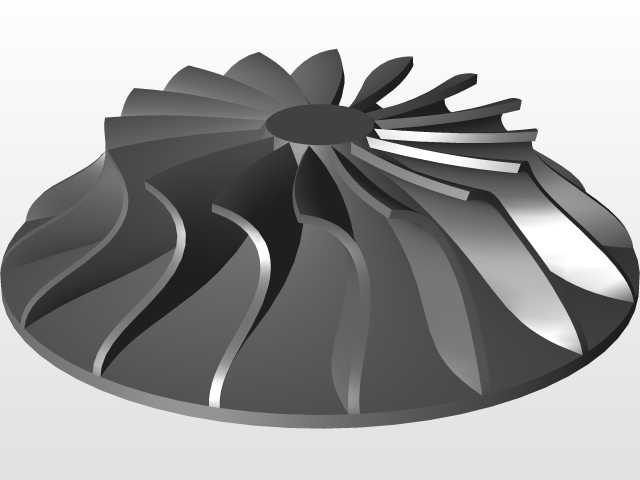

　　这类半开式叶轮是离心式流体输送设备的核心做功部件，常见于中低压离心风机、清水离心泵、小型涡轮增压器压气机端以及部分工业吸尘设备的动力段，核心作用是通过自身高速旋转带动流经叶道的流体获得动能与压力能，完成流体的输送或增压过程。从结构设计逻辑来看，该叶轮采用后弯式长短叶片间隔布局，长叶片从轮盘中心轮毂处一直延伸至轮盘外圆边缘，短叶片布置在相邻两长叶片的流道中段位置，这种设计能够有效降低叶道入口处的气流阻塞效应，减少流体在叶道内的二次流损失，提升叶轮在宽工况范围内的运行效率，同时长短叶片搭配的结构可以在相同轮盘直径下，提升叶片对流体的做功能力，避免单一长叶片布局下叶道出口处的流体脱流问题。轮盘采用锥面过渡结构，

　　从中心轮毂位置向外缘逐渐降低厚度，既能够保证高速旋转下的结构强度，降低轮盘自身的转动惯量，又可以适配流体在叶道内从轴向流入转向径向流出的流向变化，减少流道内的局部阻力损失。叶片型线采用空间扭曲设计，入口段叶片角适配流体轴向流入的来流方向，能够有效降低入口冲击损失，出口段叶片角根据设计工况的压升需求匹配对应角度，保证流体流出叶轮时的速度方向符合后续蜗壳或导叶的入流要求。安装边界方面，叶轮中心设置标准轴孔与键槽结构，可直接与对应规格的动力输出轴配合，轴孔端面预留锁紧螺母的安装空间，能够保证高速旋转下的轴向定位可靠性，轮盘背面设计有密封环配合止口，可与设备腔体的密封件配合，减少流体从叶轮背面的泄漏量。实际选型应用中，

　　这类叶轮适配的设备流量区间覆盖每小时几十到数百立方米，单级升压能力根据转速不同可覆盖几千帕到几十千帕范围，可输送空气、清水以及低粘度无硬质颗粒的工业流体，在暖通通风、给排水、工业增压等场景都有广泛应用。建模过程中需要重点保证叶片型面的光顺度，避免型面出现凹凸折角，否则实际运行时会在折角位置产生局部涡流，带来额外的能量损失与运行噪音，同时需要做动平衡校验的结构预留，在轮盘外缘位置预留去重位置，方便完成动平衡校正，降低设备运行时的振动水平。
