带手动操作摇杆的法兰式蝶阀结构设计

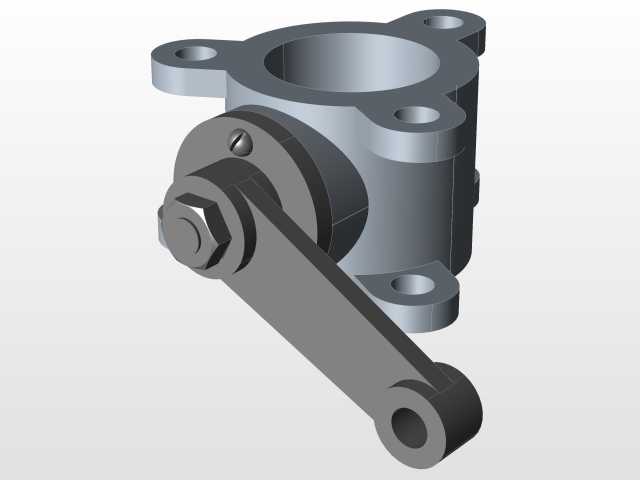

　　这款手动蝶阀的结构设计，核心围绕中低压管路的通断与流量调节需求展开，在给排水、暖通循环、化工介质输送、轻工制程管路等场景中都有广泛适配性，可作为管路系统的末端控制节点，也可并联在支路中完成分支流量的分配调节。从结构布局来看，阀体采用一体式铸造流道设计，进出口端带四方法兰安装耳，每个耳位预留螺栓过孔，安装时可直接与管路法兰对接，无需额外焊接转接件，安装边界适配常规PN10/PN16压力等级的法兰对接尺寸，法兰端面的密封槽预留了放置橡胶密封圈的空间，可有效降低对接面的介质渗漏风险。驱动部分采用外置摇杆式手动结构，摇杆与阀杆通过扁方结构传递扭矩，阀杆与阀体的配合位置设置了轴封结构，避免介质沿阀杆间隙向外渗漏，摇杆的长度经过力矩匹配设计，

　　操作人员无需借助额外加力杆，仅靠手部力量即可完成阀板的90度回转操作，实现阀门从全开到全关的状态切换。阀板采用对称式流线型结构，在全开状态下流道阻损极低，介质流经时不会产生明显的紊流与压损，适合对管路压降有严格要求的循环系统；在节流状态下，阀板的回转角度可通过摇杆的停留位置任意锁定，能够根据实际工况需求调节管路内的介质流量，相比闸阀、截止阀类的线性调节结构，蝶阀的调节响应速度更快，整体结构占用的安装空间更小，尤其适合管路排布紧凑的设备内部集成场景。设计过程中充分考虑了日常维护的便利性，阀杆端部的锁紧螺母可直接拆卸，无需将整个阀体从管路上拆下即可完成轴封、阀板密封件的更换作业，大幅降低了后期运维的拆装工作量。阀体的壁厚经过强度校核，

　　可承受常规工况下的水锤冲击，法兰耳的位置分布经过重心优化，安装后阀体受力均匀，不会因管路应力集中导致法兰耳断裂的问题。摇杆末端的握持位置做了圆弧过渡处理，长时间操作也不会出现硌手的问题，阀杆与阀板的连接位置采用防松结构，在频繁开关操作后也不会出现阀板松动、角度偏移导致的密封失效问题。
