天然气调压计量站管路集成结构

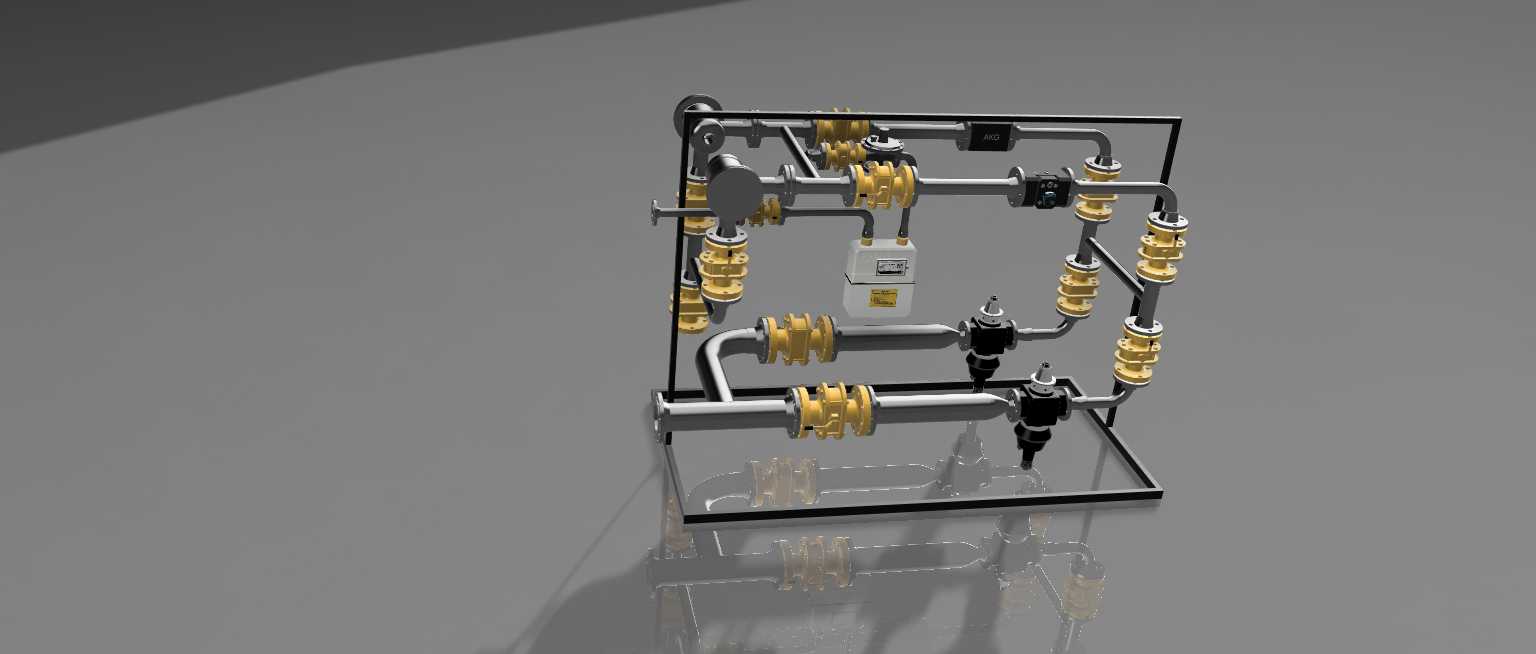

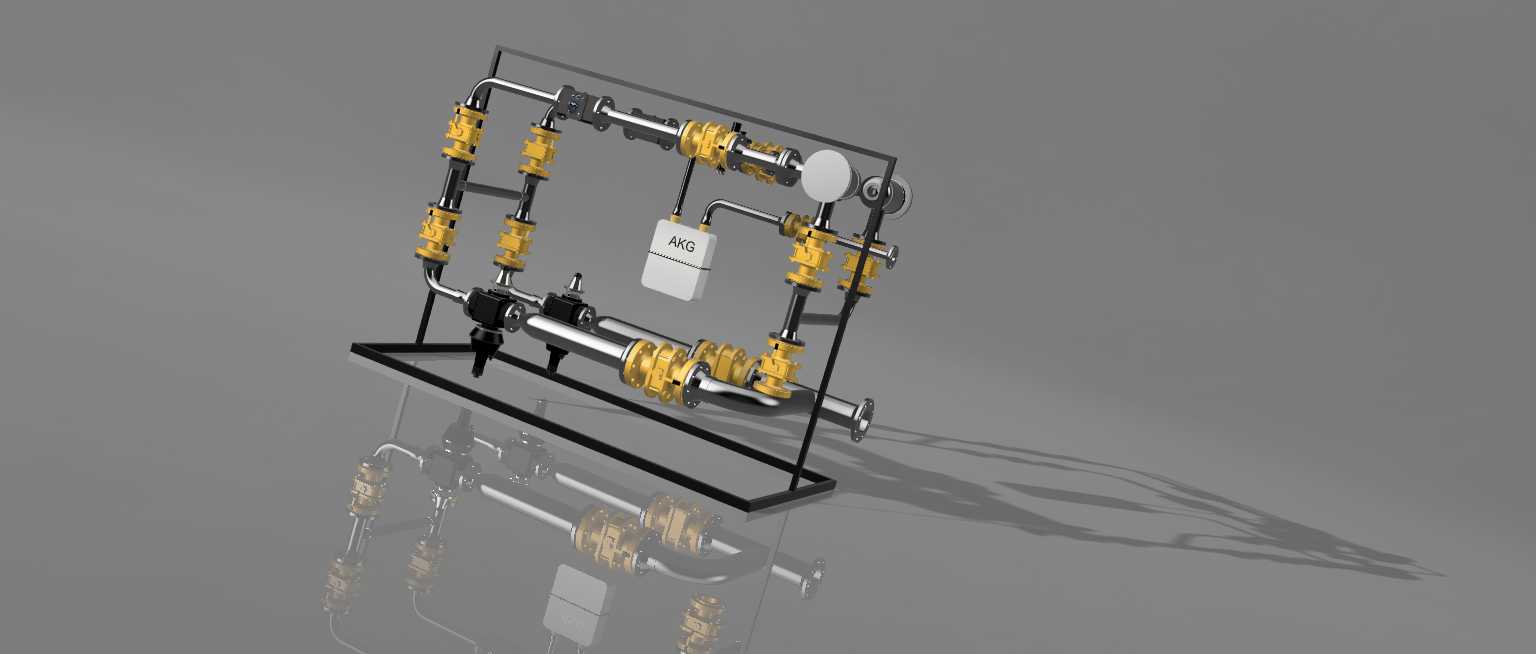

　　这套管路集成结构主要面向城镇燃气输配、工业厂区供气的前置调压计量场景，承担从中高压输气干线来气到下游用户侧用气压力匹配的核心功能，是燃气输配网络里衔接干线与用户端的关键节点设备。整套结构采用撬装式集成设计思路，将调压支路、计量支路、切断保护单元、旁通管路全部整合在统一的型钢底座框架上，现场安装时仅需对接进出气主管法兰即可完成布设，大幅缩减现场施工的管路焊接、试压工作量，也能规避现场散件装配带来的同轴度偏差、密封面错位等安装隐患。从结构布局来看，整套装置采用双支路冗余设计，正常工况下主路承担输气调压功能，当主路调压元件故障或者流量波动超出调节范围时，备用支路可自动或手动切入供气，避免下游用户出现停气事故；旁通管路则设置在主备支路外侧，

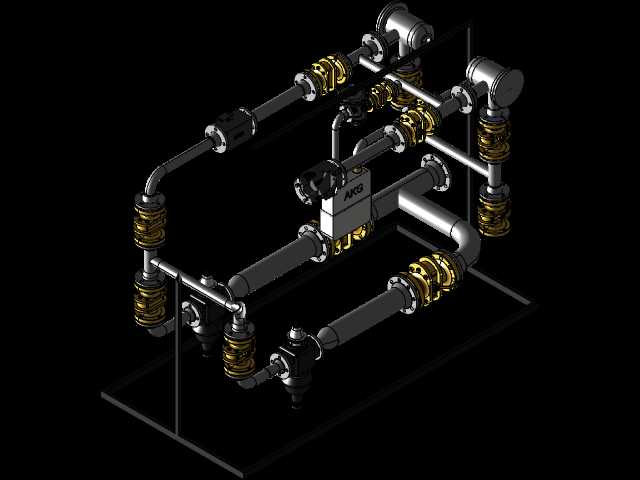

　　用于设备检修阶段的临时供气，保障检修作业期间下游基础用气需求。管路上配置的黄色阀体为切断式调压阀组，集成了压力感应、开度调节、超压切断三重功能，当下游压力超出设定阈值时，阀体会自动触发快速切断，避免超压气体进入下游管网引发安全事故；管路上配套的圆形元件为压力表与过滤器，过滤器设置在每一条支路的进气端，用于滤除输气介质中携带的焊渣、锈蚀颗粒等杂质，避免杂质卡涩调压阀的密封面与运动部件，保障调压精度与设备使用寿命。整套撬装结构的安装边界需预留足够的操作空间，阀体操作手轮侧需预留不小于单倍阀体长度的操作距离，方便运维人员进行开度调节、故障排查作业；底座框架采用型钢焊接成型，底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，

　　进出气主管采用同轴布设，对接法兰的公称压力等级需匹配上游输气压力等级，避免密封失效。建模过程中严格参照燃气调压设备的管路布设规范，所有管路的弯头曲率半径、阀门安装间距、仪表安装位置都符合现场运维的实际操作要求，管路的支撑点全部设置在框架横梁上，避免长距离管路出现自重挠度变形，影响密封可靠性。
