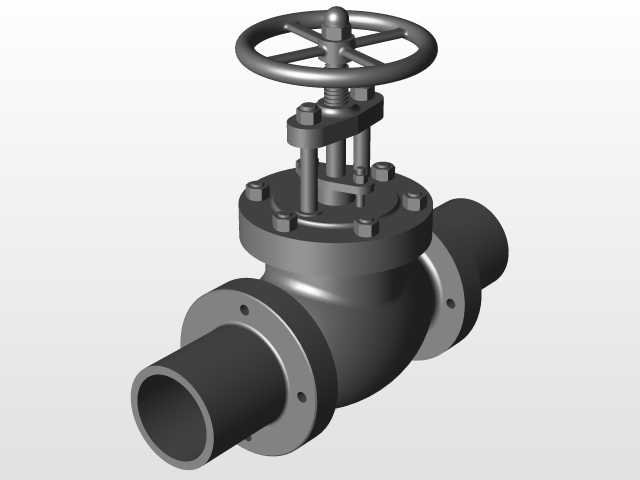

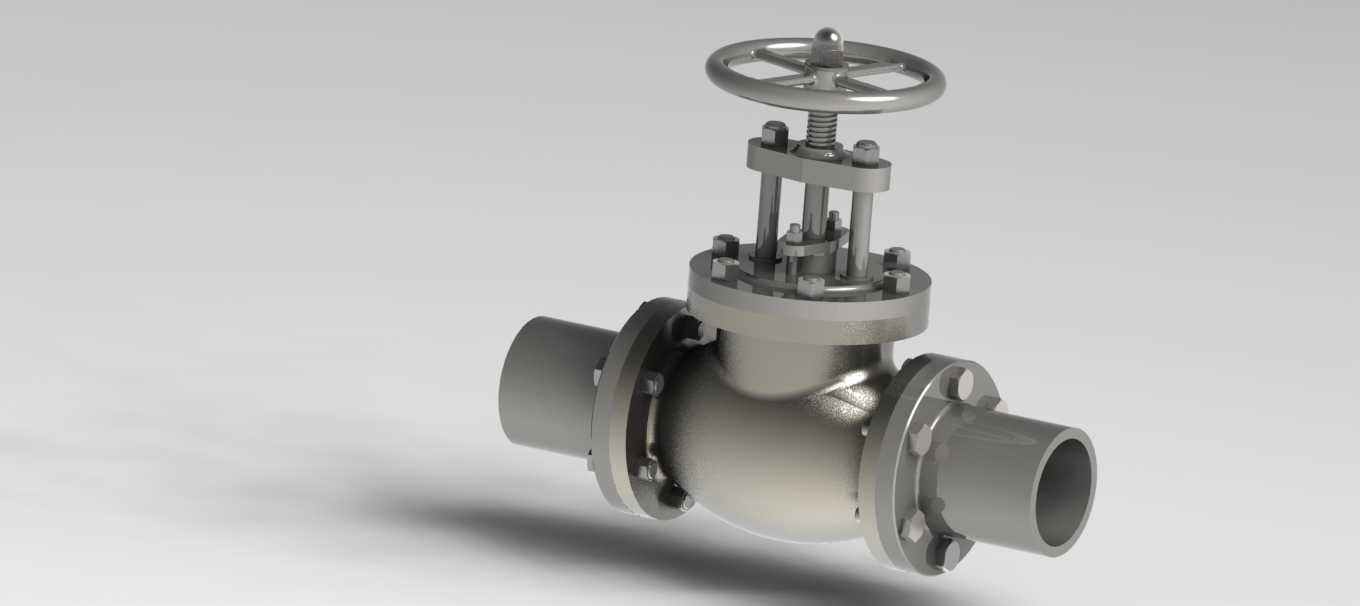

法兰连接手动明杆截止阀三维结构

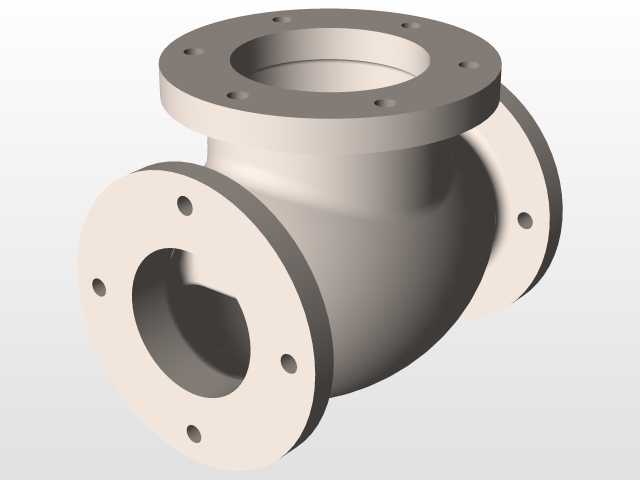

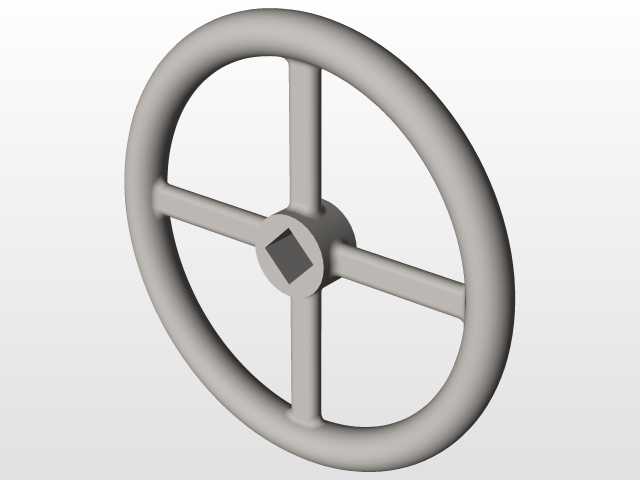

　　这款手动明杆法兰截止阀，主要应用在石油化工、市政给排水、热力管网、工业循环水系统的管路段中，承担介质截断、流量调节的核心作用，相比暗杆结构，明杆设计能让运维人员直观判断阀门的启闭状态，避免误操作带来的管路风险。从结构设计逻辑来看，整体采用直通式流道布局，阀体为S型流腔，相比直角式结构流阻更小，介质流动更平缓，能减少阀瓣处的冲蚀磨损，延长密封副的使用寿命。手轮采用轮辐式铸钢结构，握持受力均匀，操作时力矩传递直接，阀杆采用梯形螺纹传动，螺纹副设置在阀盖上部的支架区域，不与管路介质直接接触，能避免介质中的杂质、腐蚀性成分磨损螺纹，大幅降低阀杆卡涩、锈蚀的概率。连接端采用凸面法兰结构，法兰密封面加工精度满足中压管路的密封要求，

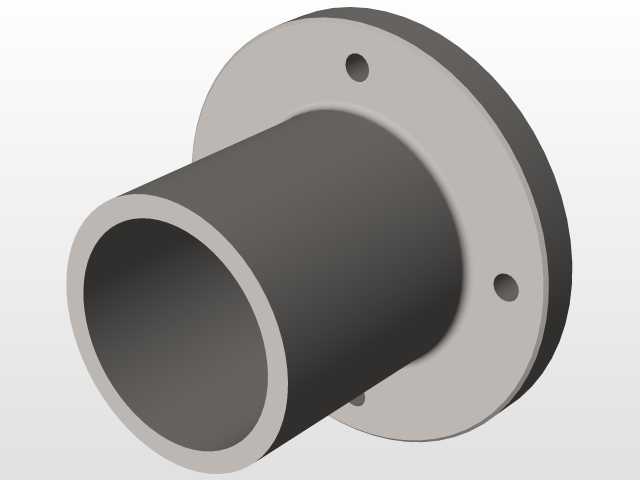

　　安装时可适配对应压力等级的金属缠绕垫片或橡胶石棉垫片，法兰螺栓孔的节圆尺寸、孔径严格遵循通用管路法兰标准，能直接与同规格的管路法兰配对安装，无需额外加工转接件。阀盖与阀体的连接采用螺栓紧固的中法兰结构，密封面设置成型垫片，中法兰螺栓的预紧力经过受力核算，既能保证密封可靠性，又不会因预紧力过大导致阀盖变形。阀瓣与阀杆采用活动连接结构，关闭时阀瓣可自适应贴合阀座密封面，补偿阀杆的微小同轴度误差，避免密封面偏磨导致的内漏问题。填料函设置在阀盖上部，采用多层柔性石墨填料，搭配压盖螺栓调节压紧力，能在阀杆升降过程中持续保持密封性能，防止介质沿阀杆外漏，填料更换无需拆解阀体，仅需在管路泄压后松开压盖即可完成填料更换，运维便捷性较好。

　　整体结构的外形尺寸充分考虑了管路安装的操作空间，手轮的安装高度预留了足够的扳手操作空间，两侧法兰端面的间距符合同规格截止阀的安装长度标准，可直接替换管路中同参数的老旧阀门，无需调整管路间距。支架部分采用筋板加强结构，在承受阀杆启闭的轴向力时不会出现变形，保证阀杆始终保持垂直对中状态，避免启闭过程中阀杆卡滞。
