三角铰接式机械连接支架结构设计

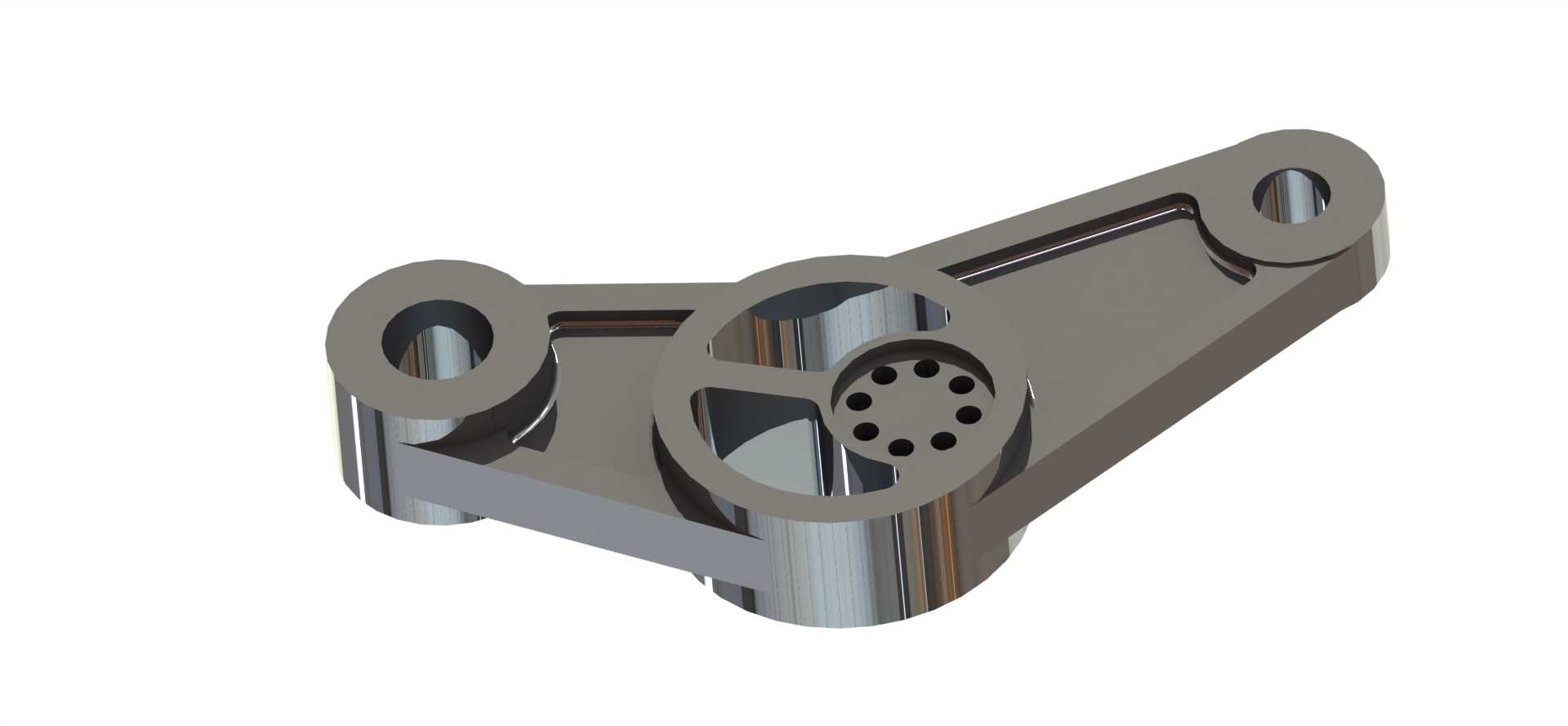

　　这类三角构型的铰接连接支架，多应用在中小载荷的往复传动机构中，常见于轻工自动化生产线的连杆传动单元、小型专用设备的执行端支撑结构，也可作为改装类非标准设备的动力传递转接构件使用。从结构布局来看，三个铰接孔呈三角分布，其中大直径孔位为动力输入铰接端，另外两个小直径孔位分别连接执行构件与固定机架端，这种三角布局能在有限的安装空间内最大化结构刚度，避免传动过程中支架本体出现侧向形变。设计时优先考虑了铰接副的受力分配，大孔位周边做了环形加厚处理，孔内预留了衬套安装空间，可适配自润滑铜套或滚针轴承的安装需求，降低长期往复摆动带来的铰接孔磨损。中间区域的辐条式减重设计并非单纯为了缩减重量，辐条的走向完全贴合主应力传递路径，

　　在保证整体抗弯抗扭性能的前提下，去除了非受力区域的多余材料，既降低了构件自身的转动惯量，也减少了原材料的切削加工量。两个支臂的过渡位置做了大圆弧倒角处理，避免应力集中导致的疲劳断裂，适配长期往复摆动的工况需求。安装边界方面，三个铰接孔的中心距公差控制在±0.02mm范围内，可保证装配后连杆机构的运动轨迹不出现偏差，支架本体的厚度方向尺寸统一，适配常规的平键或销轴连接方式，端面预留的紧固孔位可配合轴端挡圈实现铰接销轴的轴向固定，防止传动过程中销轴窜动脱落。实际选型使用时，需根据传递的扭矩大小匹配对应直径的铰接销轴，大孔位的端面多孔结构可适配不同规格的动力输出轴连接法兰，无需额外加工转接板即可完成与动力端的装配，

　　两个小孔位的同轴度经过校准，可避免装配后出现卡滞、别劲的问题，保障传动过程的顺畅性。这类支架的材质多选用45号钢或铝合金，根据载荷工况选择对应的表面处理方式，重载场景下可做调质处理提升整体强度，轻载高速场景下选用铝合金材质可进一步降低运动惯量，提升机构的响应速度。
