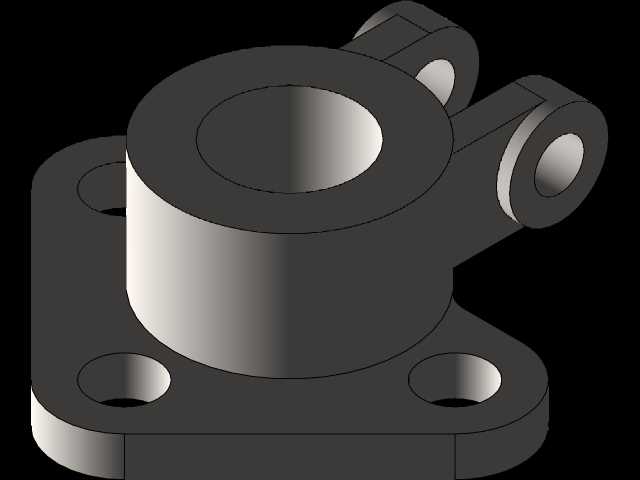

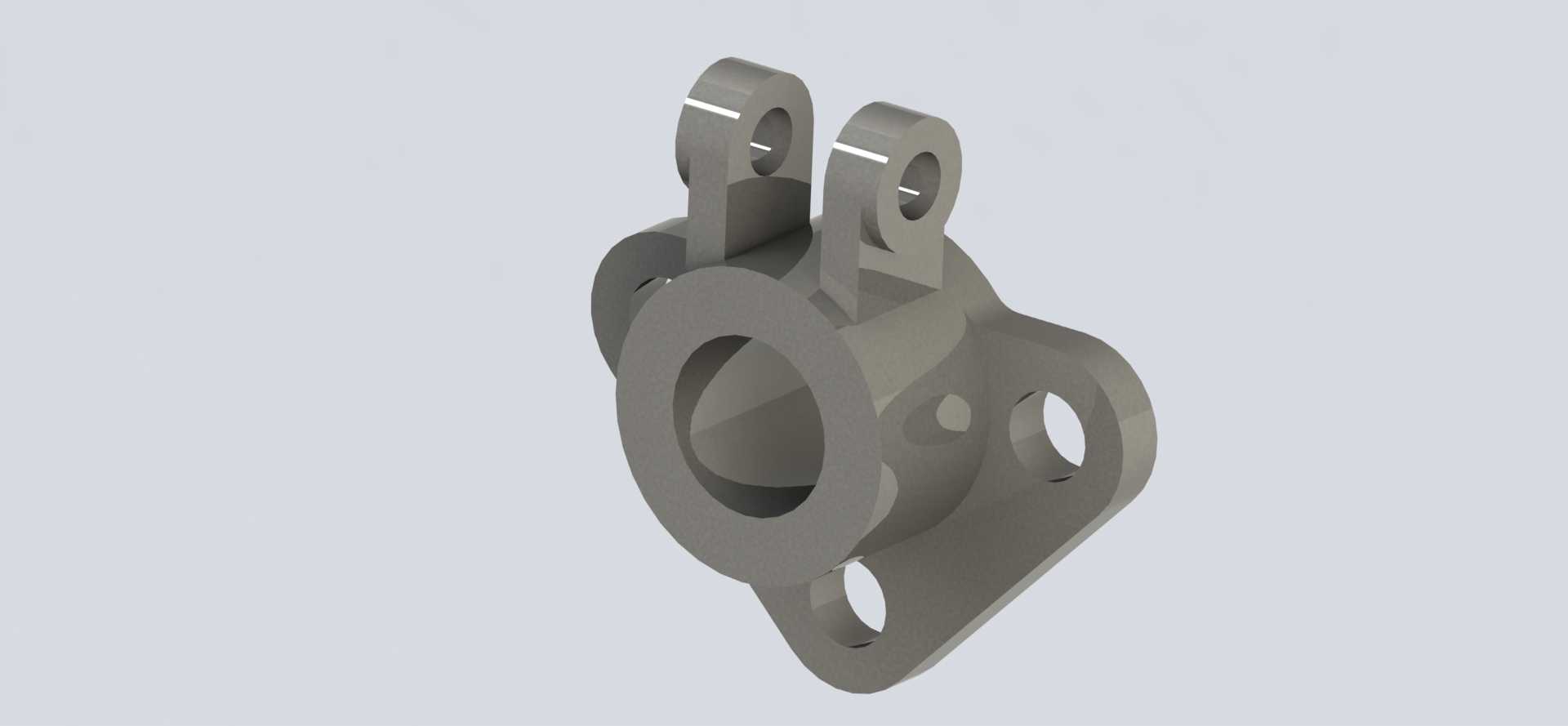

带双耳铰接座的三角法兰式管路连接接头

　　该零件属于流体管路系统的支撑连接类构件，主要应用在中小通径的液压、气动管路布设场景中，常见于工业设备的阀组集成区域、移动装备的管路走线部位，用来同时实现管路通流对接、管路端部铰接固定、安装位角度补偿三类核心功能，避免管路在设备运行振动过程中出现接口应力集中、密封失效的问题。从结构设计逻辑来看，零件主体为中空通腔结构，中心通孔为流体通流通道，内壁做了等径光面处理，可适配常规O型圈密封或者硬密封对接形式，通流截面无突变设计，能降低流体经过时的局部压损，减少紊流产生的概率。主体外侧延伸出三角布置的安装法兰边，法兰边上开设三个光孔安装位，三个孔位呈120度均布在法兰端面上，安装时可通过螺栓穿过光孔将整个接头固定在设备安装基面或者阀块端面上，

　　三角布置的安装孔相比两孔安装具备更好的抗扭转性能，即便在设备持续振动的工况下，也不容易出现连接螺栓松动移位的问题。主体上部延伸出两个平行布置的铰接耳板，耳板上同轴开设铰接销孔，两个耳板的间距经过尺寸校核，可适配对应规格的铰接销穿过，用来连接外部的管路压块或者限位拉杆，实现对接管路的径向限位，同时允许对接管路在铰接轴线方向有小角度的摆动余量，抵消设备运行过程中管路热胀冷缩、装配公差累积带来的位置偏差。设计过程中对各部位的壁厚做了差异化处理，通腔主体部位壁厚满足对应压力等级的强度要求，铰接耳板部位做了局部加厚，并且在耳板与主体衔接的位置做了圆弧过渡处理，避免应力集中导致耳板在受侧向拉力时出现断裂。安装边界方面，法兰端面为贴合安装基准面，

　　安装时需保证法兰端面与安装基面的平行度公差在0.1mm以内，避免密封面压合不均出现泄漏；铰接耳板的销孔同轴度公差控制在0.05mm以内，保证铰接销穿入后无卡滞，摆动灵活；三个安装孔的中心距公差按IT9级精度控制，可适配现场安装的孔位偏差，降低装配难度。零件整体采用一体化铸造成型后再做机加工的工艺路线，铰接销孔、法兰安装面、通腔内壁为关键机加工面，其余非配合面保留铸造表面即可，在满足使用强度要求的前提下尽可能降低零件整体重量，适配移动装备对零部件轻量化的要求。
