自行车传动系统链轮盘结构三维设计

　　日常通勤、运动骑行场景下的自行车传动系统中，链轮盘是连接曲柄与链条、实现人力到驱动力转换的核心承载部件，其结构合理性直接影响骑行过程的传动效率、链条啮合稳定性以及长期使用的耐磨寿命。这款链轮盘采用五孔安装定位结构，中心定位孔与曲柄安装位的同轴度公差控制在0.02mm范围内，可适配常规方孔、花键中轴的曲柄组件，安装时五个固定螺栓孔均匀分布在中心孔周边，能保证踩踏受力时载荷均匀分散，避免局部应力集中导致的盘片变形。齿形设计上，沿盘片外圆均匀分布的链齿经过齿廓修形处理，齿尖做了微小倒角，既可以保证链条在啮合、脱离过程中顺畅无卡滞，也能减少链条外链板与齿侧的硬摩擦，降低骑行过程中的传动异响，同时适配常规节距的单速、变速自行车链条，

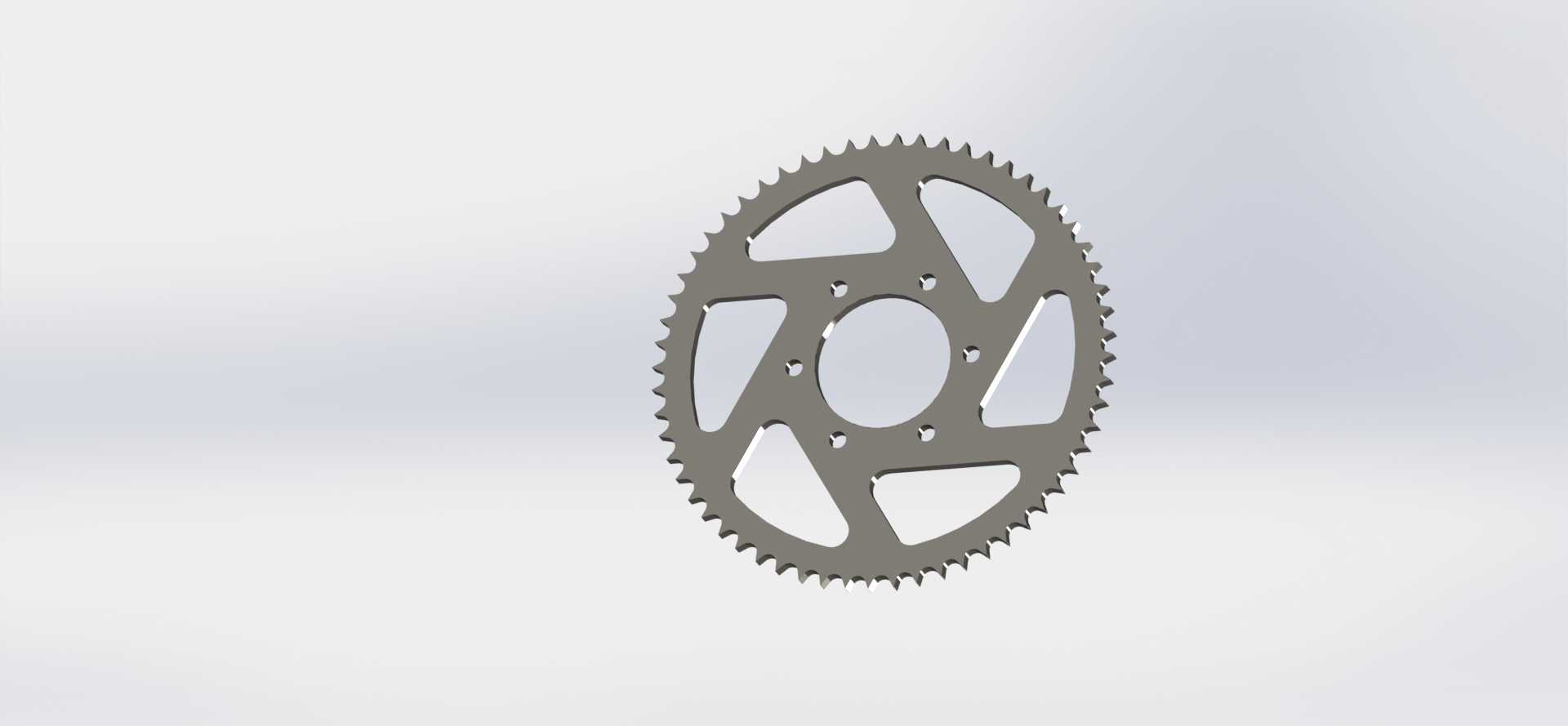

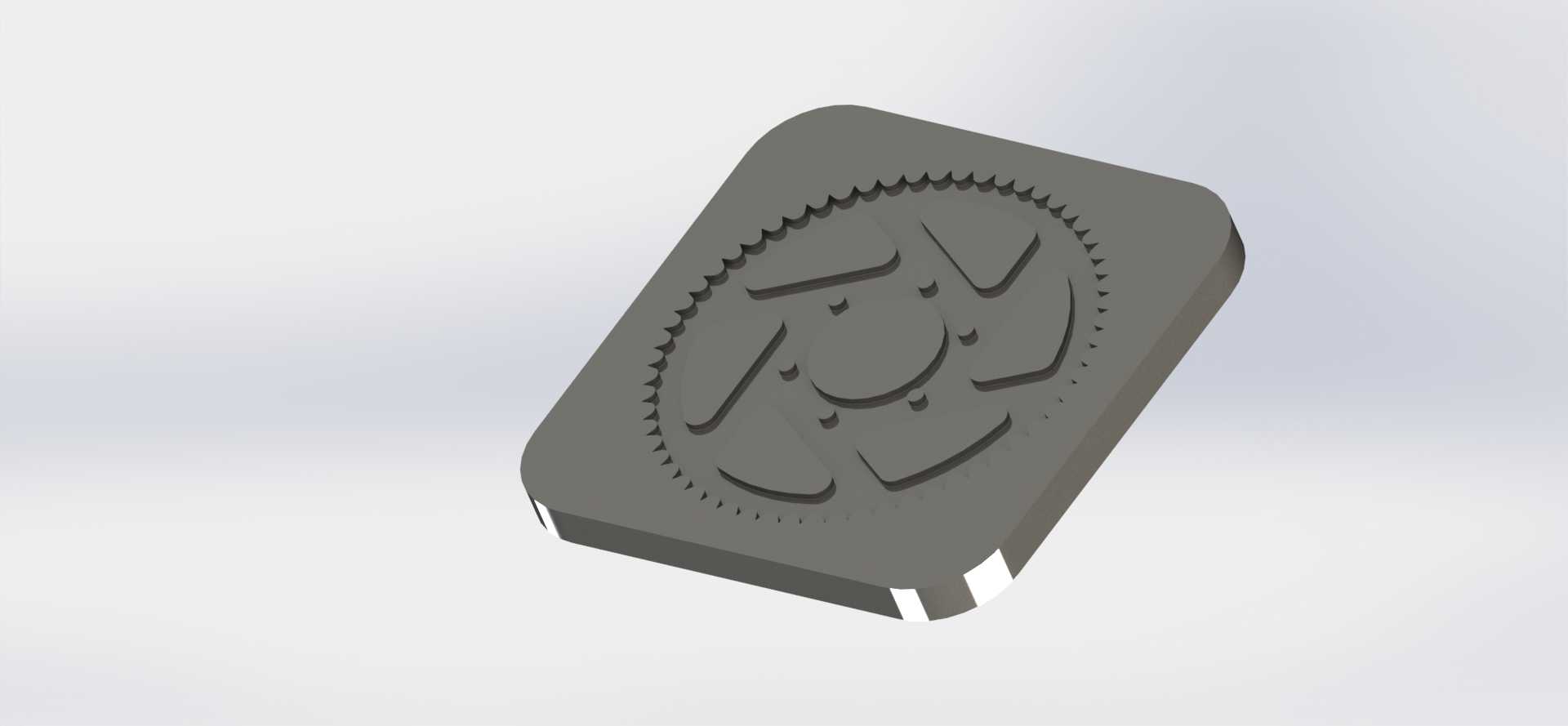

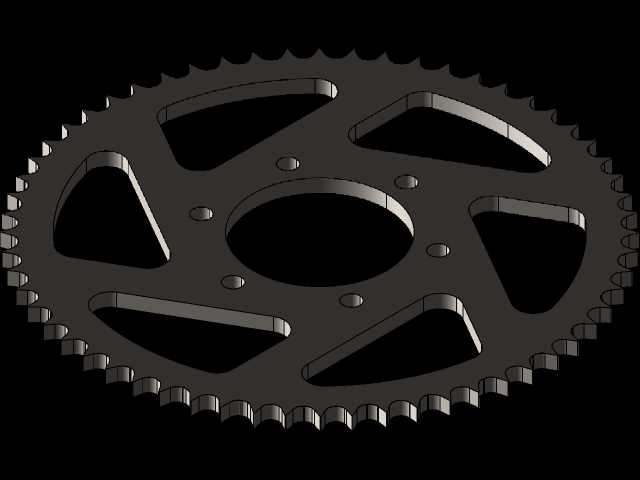

　　在不同张紧度下都能保持稳定啮合，不会出现跳齿、掉链的问题。盘片本体采用镂空减重设计，六个对称分布的异形镂空槽在保证盘片整体结构刚度的前提下，有效降低了旋转件的自重，减少骑行过程中的转动惯量，让踩踏启动更轻快，同时镂空结构也能减少骑行时泥水、杂物在盘片表面的附着，降低清洁维护的频次。从安装边界来看，盘片的齿顶圆直径、安装孔位的中心距都严格匹配常规民用自行车、山地车的中轴安装空间，不会与车架后下叉、链罩等周边部件发生运动干涉，装配时无需额外打磨调整即可直接对位安装。设计过程中针对踩踏工况做了受力仿真验证，在常规骑行的峰值踩踏扭矩下，盘片的最大变形量控制在0.1mm以内，齿根位置的应力远低于材料屈服强度，可满足长期高频踩踏的使用需求，盘片表面的平整结构也方便后续做表面氧化、镀层处理，提升防锈耐磨性能。
