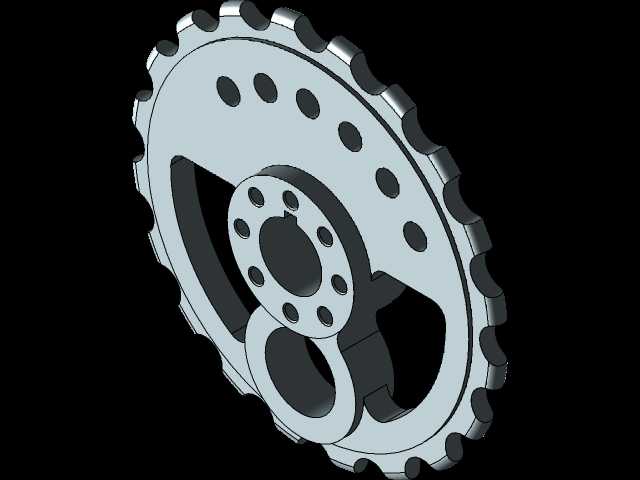

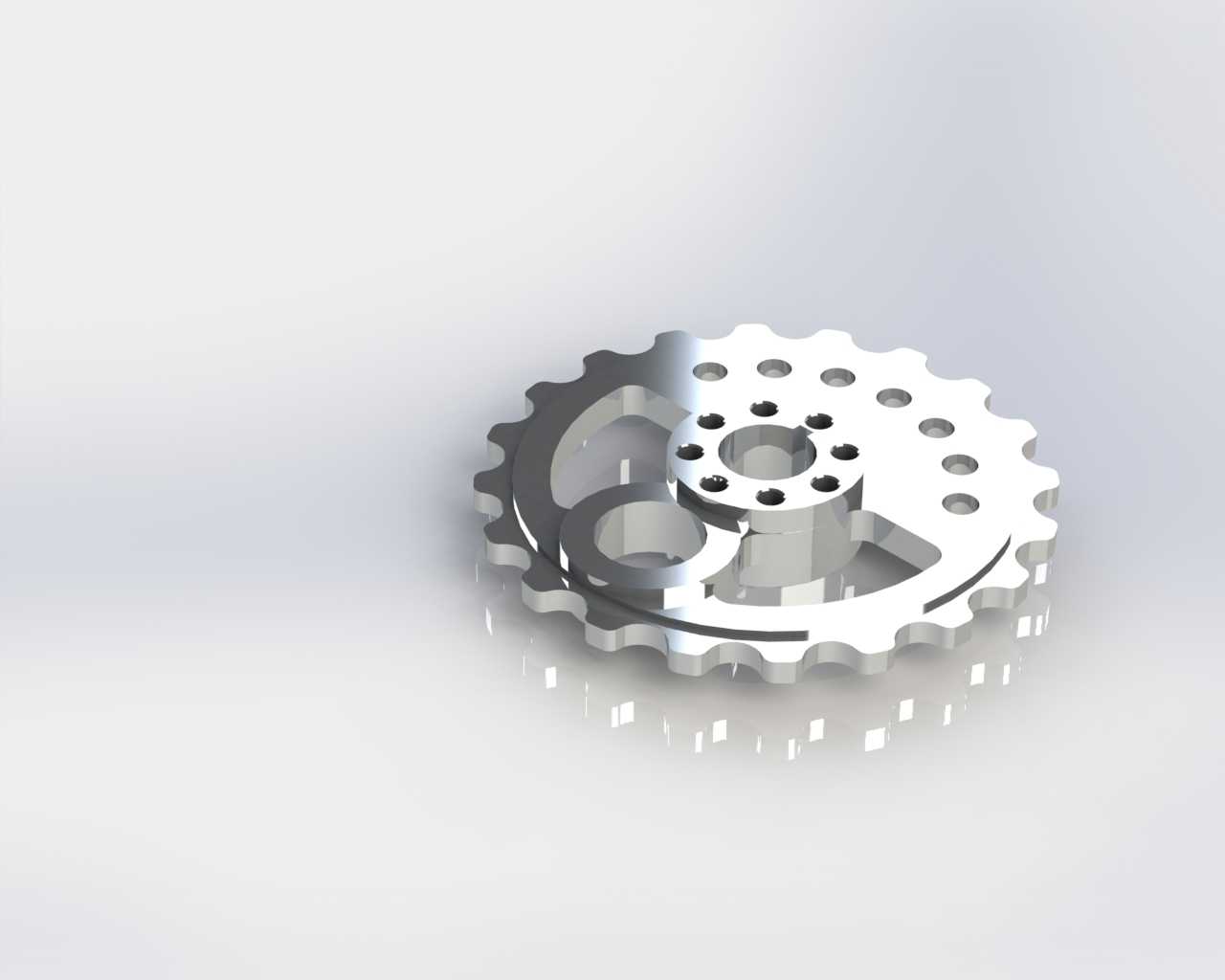

自行车传动系统链轮结构三维设计

　　作为自行车传动系统的核心承载零件，链轮的设计精度直接决定了骑行过程中动力传递的平顺性与链条啮合的使用寿命，日常通勤车、山地车、公路竞速车的不同使用场景，对链轮的齿形轮廓、安装定位结构、减重开孔布局都有着差异化的工程要求。这款链轮的设计过程中，首先围绕链条啮合的核心需求确定齿形参数，齿廓曲线采用适配标准自行车链条的渐开线修形设计，每个齿的齿厚、齿槽宽度都经过啮合间隙校核，保证链条在进入和脱离啮合时不会出现卡滞、跳齿的问题，即使在骑行过程中出现链条小幅横向摆动，也能通过齿侧的导向斜面顺利导入齿槽，避免掉链故障。安装端的结构设计充分考虑了与花鼓、曲柄组件的配合边界，中心定位孔采用阶梯式结构，与花鼓轴径的配合公差选在过渡配合区间，

　　既保证装配时的同轴度要求，又不会因为过盈量过大导致装配困难；中心区域均匀分布的螺栓过孔，位置度公差控制在0.05mm以内，保证安装后链轮的端面跳动量处于合理范围，避免高速骑行时链条出现周期性上下抖动。链轮盘面的开孔设计并非单纯为了减重，每一处开孔的位置都经过结构应力校核，避开了齿根到中心安装面的应力传递路径，在保证整体结构强度满足大扭矩踩踏需求的前提下，尽可能去除非承载区域的多余材料，既降低了零件自身重量，也能在骑行过程中减少轮组转动的风阻，同时镂空结构还能减少泥泞、砂石在链轮盘面的堆积，适配复杂户外骑行场景的使用需求。齿部的表面强化结构在建模时也做了对应体现，齿面预留了热处理后的加工余量，能满足后续高频淬火的工艺要求，

　　保证齿面硬度达到耐磨标准，延长链轮在长期高负载啮合下的使用寿命。整体建模过程中，所有配合面的尺寸都严格遵循自行车行业的通用安装标准，不需要额外修改结构就能直接适配同规格的主流自行车传动套件，不管是用于整车厂的新品开发配套，还是维修替换件的设计参考，都能直接提供精准的结构参照，建模时对啮合运动的干涉检查覆盖了链条摆动、链轮跳动的全工况范围，确保实际装配后不会出现运动干涉问题。
