双孔连接式机械传动连杆结构件

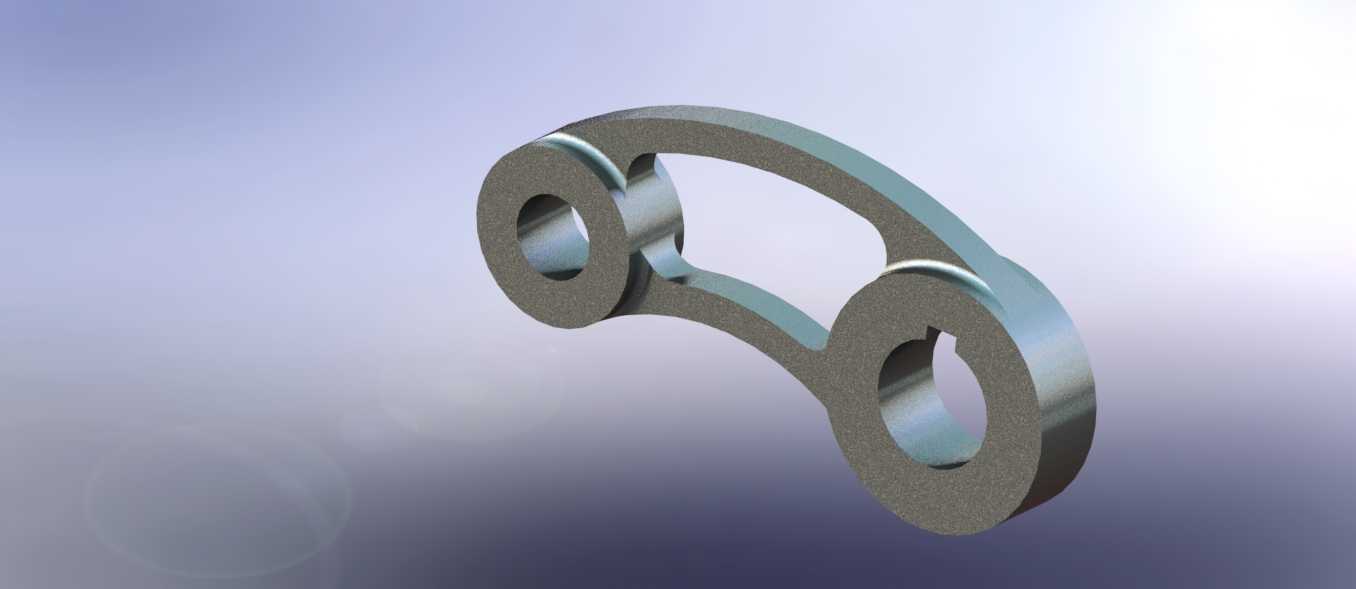

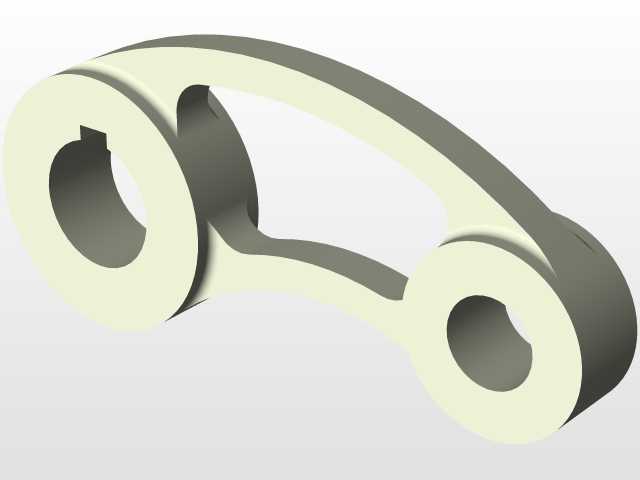

　　这类双孔连接结构件常出现在需要同步联动的机械传动链路里，比如轻工设备的间歇进给机构、小型自动化产线的摆臂传动组、甚至是部分便携工具的锁止联动结构中，核心作用是在两个固定铰接点之间传递定轨迹的摆动力，保证两端铰接部件的运动相位完全匹配，不会出现传动滞后或者错位的问题。从结构设计逻辑来看，两个带衬套安装位的同轴孔是核心功能区，孔壁预留的台阶结构是用来镶嵌耐磨衬套的，避免长期铰接转动磨损基体本身，更换衬套就能恢复配合精度，大幅降低后期维护成本。连接两个孔位的臂身做了变截面的弧形过渡，没有采用直臂结构，一方面是为了避让运动路径上的其他周边零部件，避免摆转过程中出现结构干涉，另一方面弧形的应力分散效果比直角直臂更好，在承受交变拉压载荷的时候，

　　不会在转角位置出现应力集中导致的断裂问题。从安装边界来看，两个铰接孔的中心距是核心安装参数，选型时需要匹配对应机构的铰接点间距，孔的内径尺寸要适配对应规格的铰接销轴，臂身的厚度要和配套的铰接座开槽宽度匹配，保证安装后没有多余的窜动间隙。臂身的外轮廓做了倒圆角处理，没有尖锐的棱角，一方面是避免装配过程中划伤操作人员，另一方面也能减少运动过程中剐蹭周边管线或者其他零件的概率。这类零件的材质一般根据载荷等级选择，轻载场景可以用工程塑料或者铝合金做轻量化设计，重载传动场景则会选用中碳钢做调质处理，孔位位置做高频淬火提升耐磨性能。建模过程中需要重点关注两个孔的同轴度公差，以及臂身过渡位置的壁厚均匀性，避免加工或者3D打印过程中出现壁厚不均导致的变形问题，装配时要保证两个铰接点的轴线平行，否则会在传动过程中产生额外的侧向力，加速衬套和销轴的磨损，甚至出现卡滞无法正常摆动的情况。
