带耳镂空环形连接固定支架结构设计

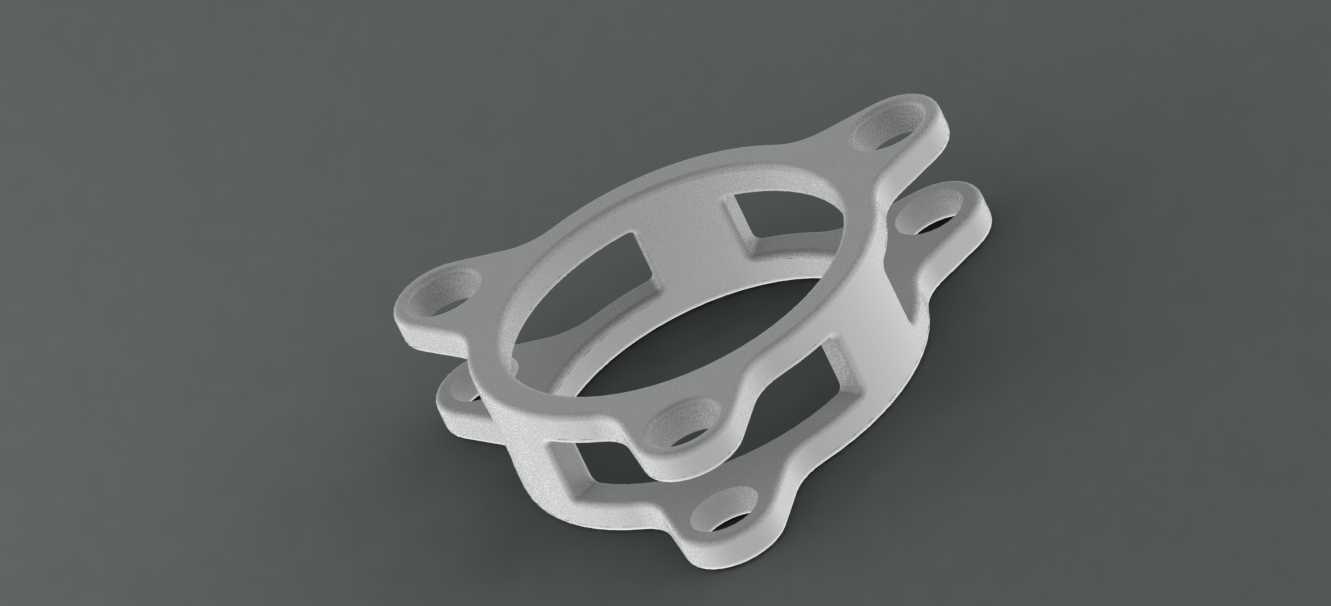

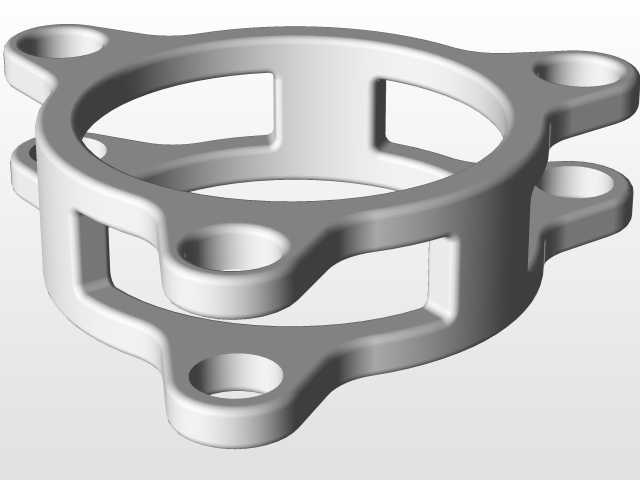

　　这款带耳镂空环形构件，主要应用在管路配套、轻型传动组件的轴向定位场景中，日常在小型流体输送管线、轻量化设备的轴系限位环节都能见到这类结构的身影，核心作用是实现相邻两个环形组件的同轴对接，同时通过周向分布的安装耳完成与外部基座的固定，避免对接组件在设备运行过程中出现轴向窜动、周向偏转的问题。从结构设计逻辑来看，整体采用双层同轴环体作为主体承载框架，环体之间通过周向均匀排布的连接筋完成衔接，筋条之间预留的镂空区域并非单纯为了减重，一方面可以减少实体材料的用量，降低构件整体自重，对于有轻量化要求的便携设备、航空配套轻型组件来说，这部分镂空能有效降低整体负载；另一方面镂空区域可以为管线穿过、线路排布预留充足的走线路径，

　　也能在设备运行过程中提升散热效率，避免环形包裹区域出现热量积聚的问题。周向延伸出的四个安装耳，每个耳片上都预制了同轴的安装通孔，孔位的排布角度经过匹配计算，能适配常规标准规格的紧固件，安装时不需要额外做孔位扩孔或者位置调整，只要对齐对接端的预装孔位，穿入紧固件即可完成固定，安装边界上，构件的轴向厚度控制在适配常规轻型连接件的尺寸区间，径向最大轮廓不超过安装耳外端的连线范围，安装时不需要为构件预留额外的避让空间，只要对接端的同轴度满足装配公差要求，就能顺利完成装配。在实际选型适配过程中，这类构件不需要做额外的结构修改，就能适配同公称直径的环形对接件，不管是用作管线的中间连接固定座，还是用作轻型轴系的轴向限位挡圈支架，

　　都能通过调整紧固件的锁紧力矩来满足不同的固定强度要求，环体内壁的尺寸精度控制在常规机械配合的公差范围内，既不会因为间隙过大导致对接组件出现晃动，也不会因为过盈量太大造成装配困难。设计过程中特意将安装耳与主体环体做了一体化的衔接处理，耳片与环体的过渡位置做了圆弧过渡，避免应力集中导致构件在长期受振动载荷的工况下出现断裂问题，连接筋的厚度也经过受力校核，能承受常规工况下的径向拉扯与轴向压力，不会在正常使用过程中出现筋条变形的问题。
