差速器内部锥齿轮传动结构设计

　　这套差速齿轮结构是动力传动系统里实现两侧输出轴差速运转的核心部件，常见于轮式行走设备的驱动桥内部，也可用于需要双输出轴差速动作的专用传动设备中。在实际工程应用里，当设备转弯或者两侧行走轮遇到不同附着阻力时，这套齿轮组可以自动调整两侧输出轴的转速，避免行走轮出现滑拖、硬磨的情况，既可以降低轮胎或者行走履带的异常磨损，也能让转向动作更顺畅，减少传动系统承受的附加冲击载荷。

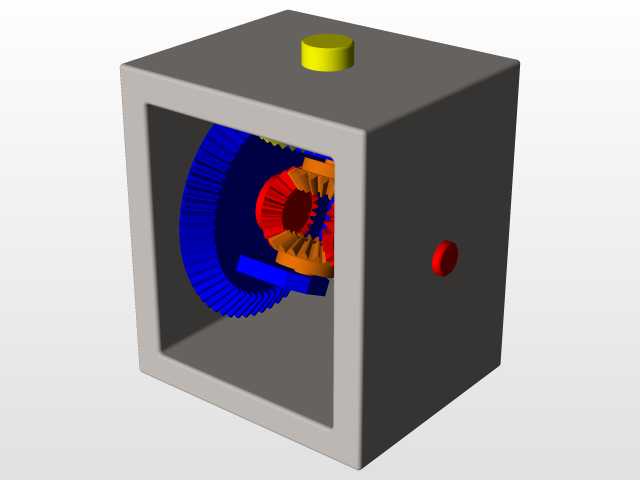

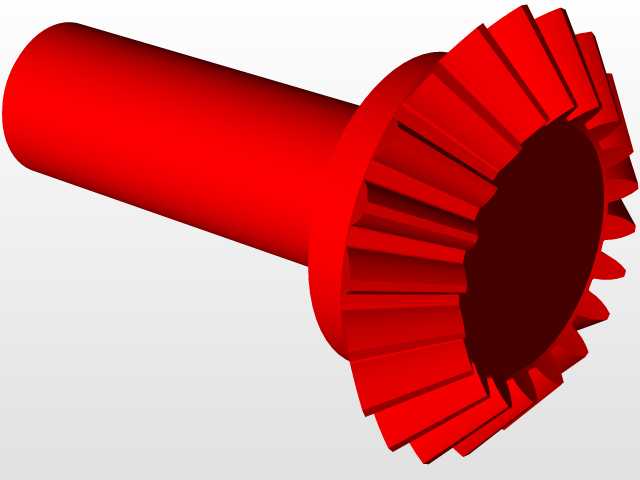

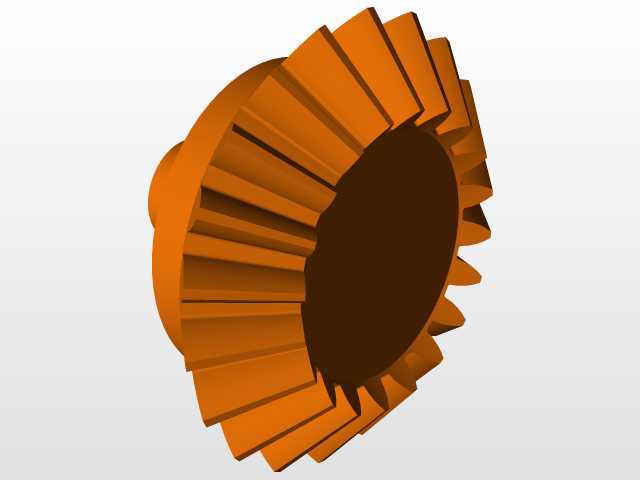

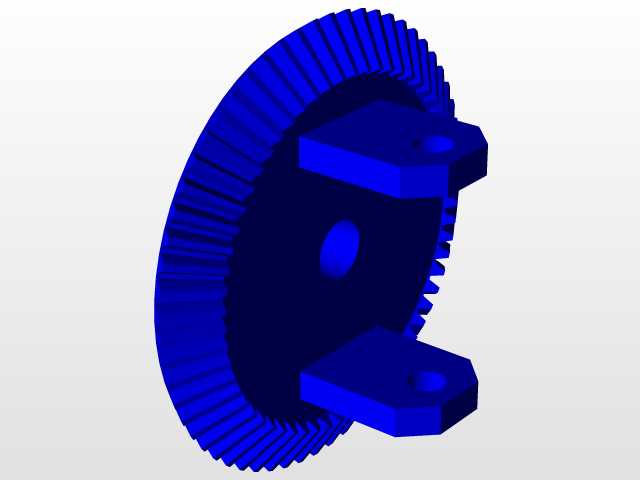

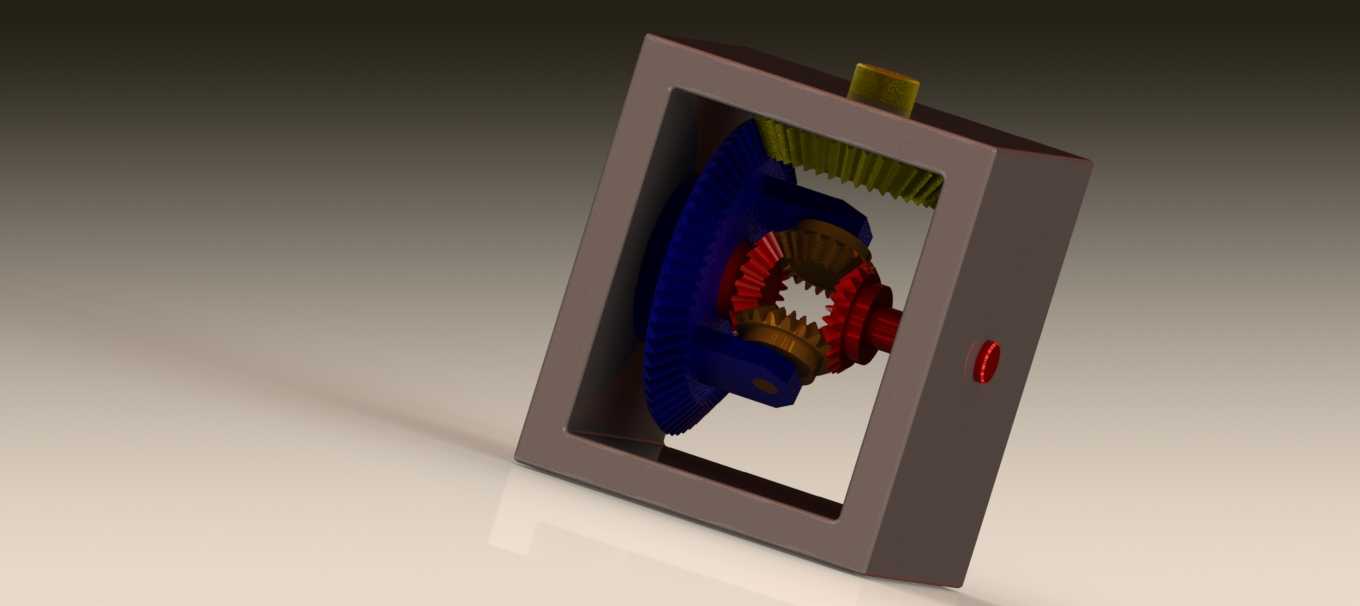

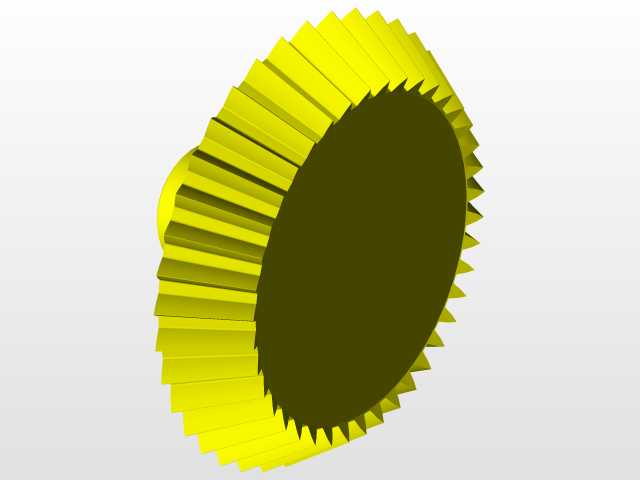

　　从结构设计逻辑来看，整套齿轮封装在框型差速壳内部，核心包含一组相互啮合的锥齿轮：与动力输入轴相连的是大尺寸从动锥齿轮，壳体内十字轴上安装的行星锥齿轮同时和两侧半轴锥齿轮啮合，动力从从动锥齿轮输入后，会通过行星齿轮分流到两侧半轴输出。当两侧输出轴阻力一致时，行星齿轮只随差速壳整体公转，两侧输出轴转速相同；当两侧阻力出现差值时，行星齿轮会在公转的同时产生自转，以此吸收两侧的转速差，实现差速功能。设计过程中需要重点校核锥齿轮的啮合重合度、齿面接触强度以及齿根弯曲强度，确保在满负载冲击工况下不会出现断齿、点蚀的失效问题，同时要保证行星齿轮与十字轴的配合间隙合理，避免卡滞导致差速功能失效。

　　从安装边界来看，这套差速齿轮组的外部安装基准是差速壳的两端轴承位，需要和驱动桥壳的轴承安装座精准配合，输入锥齿轮的轴线与两侧半轴的轴线呈垂直相交布局，安装时要严格控制锥齿轮副的啮合间隙与接触印痕位置，间隙过大会导致传动冲击异响，间隙过小则会加剧齿面磨损，甚至出现运转卡滞。差速壳侧面预留的观察与调整窗口，也方便装配时调整齿轮啮合状态，后期维护时可以直接检查齿面磨损情况，不用完全拆解整个驱动桥结构。在实际选型匹配时，需要根据设备的整机重量、最大输出扭矩、行走轮轮距来匹配对应的齿轮模数与齿宽，确保整套传动结构的承载能力和整机动力参数匹配，避免出现小模数齿轮匹配大扭矩输入导致的早期失效问题。
