适配159-168mm管径M8规格橡胶管夹

　　在工业流体输送、暖通管路布设、气动系统装配等场景中，管路的可靠固定是避免管线振动移位、接口松脱渗漏的核心环节，这款橡胶衬里管夹正是针对中等管径刚性/柔性管路的固定需求开发的结构件。从实际工程选型角度看，该管夹适配159-168mm外径的管材，覆盖常规DN150规格的无缝钢管、PVC给排水管、橡胶输送软管等常见管路类型，连接端采用M8标准螺纹规格，可直接匹配市面通用的M8螺栓、吊装螺杆或设备预装固定座，无需额外加工转接件，能有效缩短现场装配的工时。

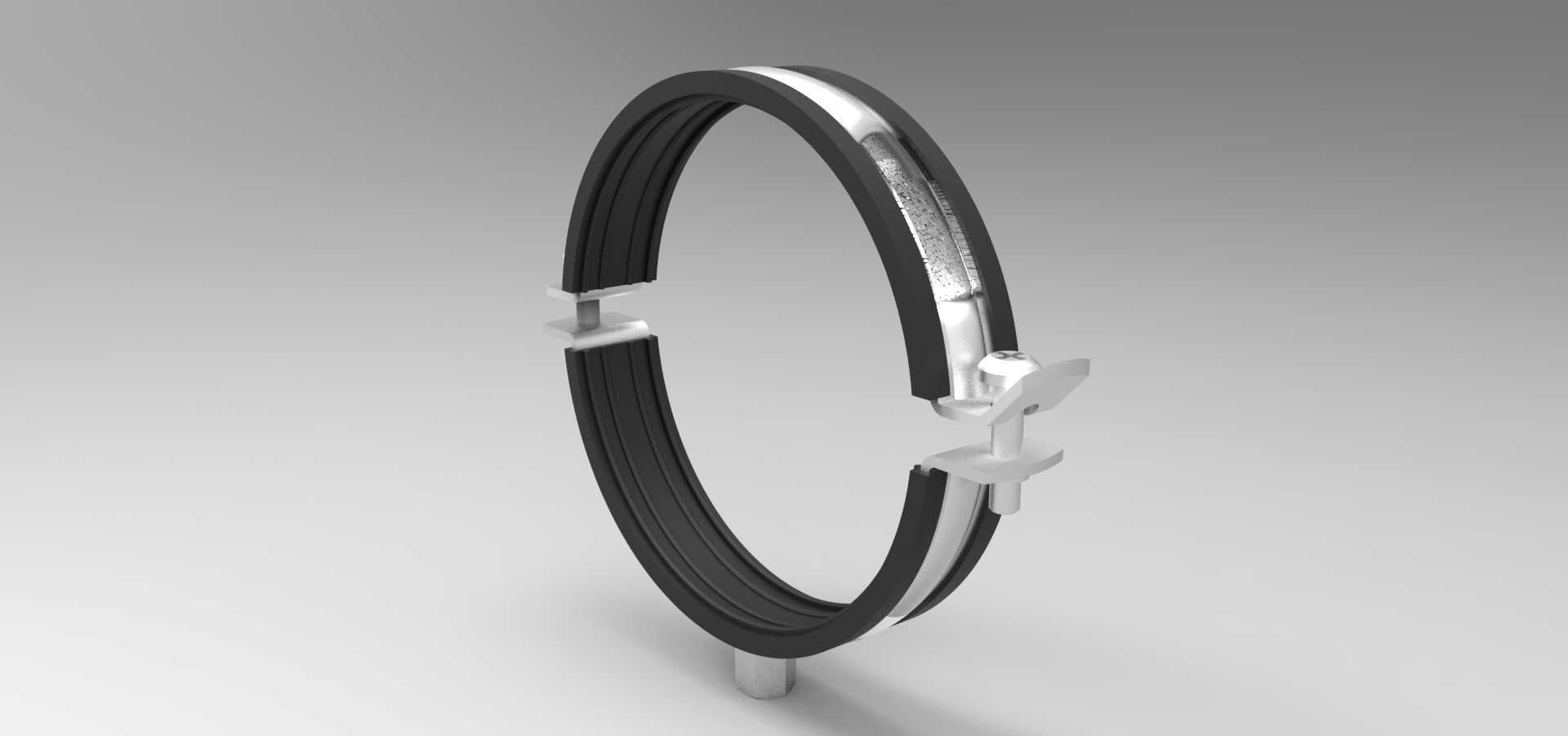

　　设计层面，这款管夹采用内外复合结构，外层为金属冲压成型的半环箍体，两个半环通过单侧铰接、另一侧蝶形螺栓锁紧的结构实现开合，安装时无需完全拆卸螺栓，只需松开锁紧端将管夹卡套在管路对应位置，再拧紧蝶形螺栓即可完成固定，即便在狭窄的设备夹层、管线密集的管廊区域，单人无需额外工具也能完成装配操作。内层贴合管壁的部分采用一体化成型的橡胶衬垫，衬垫带有多道环形防滑筋，一方面可以填充金属箍体与管材外壁的间隙，避免金属硬接触划伤管材表面，另一方面能吸收管路运行时产生的微幅振动，阻断振动沿固定点向建筑结构或设备主体传递，在水泵出口管路、空压机输气管这类存在持续脉动振动的布设场景中，能大幅降低固定点松动、管路疲劳磨损的概率。

　　从安装边界来看，该管夹闭合后整体环向厚度均匀，锁紧端突出箍体的尺寸控制在合理范围，在多管并排布设时，管间预留20mm以上间隙即可完成安装，不会出现锁紧结构与相邻管线干涉的问题；铰接端的转轴采用铆接固定，无松脱脱落风险，可适配水平吊装、垂直贴墙固定、设备侧壁挂载等多种安装姿态。橡胶衬垫的耐温范围覆盖常规工业环境的-20℃到80℃区间，可满足普通给排水、常温压缩空气、低压暖通循环水等多数常规工况的使用要求，箍体金属部分做了防锈镀层处理，在潮湿的地下管廊、户外露天管线场景中也能保持长期的结构强度，不会轻易出现锈蚀断裂的问题。

　　在三维建模过程中，该结构完整还原了铰接处的转轴配合间隙、蝶形螺栓的螺纹行程、橡胶衬垫的防滑筋细节，在做管路装配干涉检查时，可直接调取该模型装配到管线对应位置，模拟真实安装状态下的空间占用情况，提前排查固定点与周边设备、结构件的碰撞问题，也能基于该模型快速导出安装孔位的定位尺寸，指导现场施工的点位放线，避免后期安装时出现孔位偏差、间距不足的问题。
