钎焊板式换热设备结构三维设计

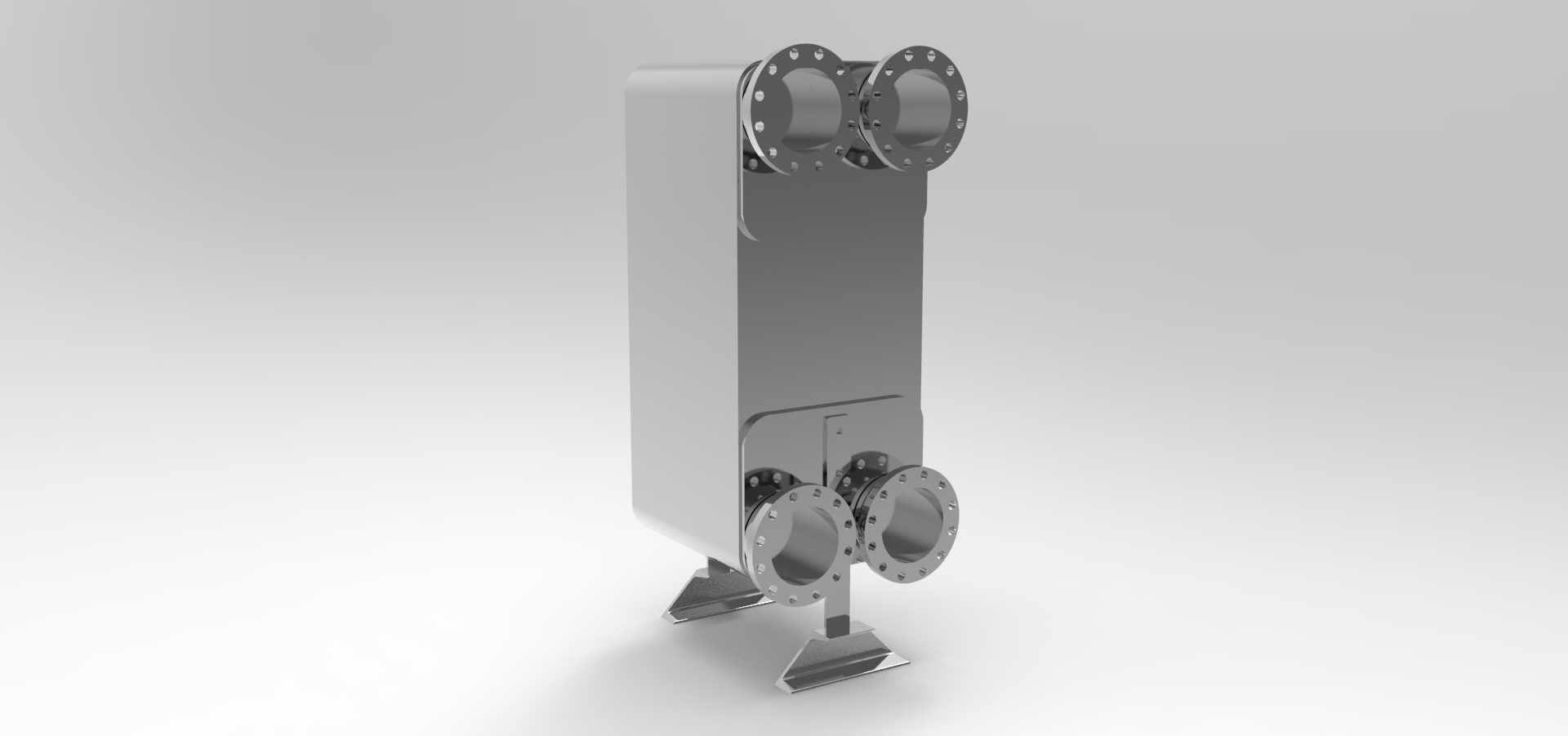

　　这款钎焊板式换热结构，在暖通空调、工业制程冷却、液压系统散热、化工介质温度调控场景中都有广泛适配性，日常选型中常用来处理液-液、汽-液两类换热工况，相比传统管壳式换热结构，它的单位体积换热面积更大，占地空间仅为同换热功率管壳式设备的三分之一左右，很适合安装空间局促的机组集成场景。从结构设计逻辑来看，该模型采用立式布置思路，上下两端各设置一组法兰接口，分别对应冷热介质的进出通路，接口采用标准法兰连接形式，可直接对接同公称通径的工业管路，无需额外定制转接件。底部的支撑脚做了折弯加强设计，两个支脚的安装孔位预留了足够的螺栓操作空间，安装时可直接固定在机组底座或者地面预埋钢板上，支脚的高度设计避开了底部管路的排布空间，

　　也给后期检修时的法兰螺栓拆装留出了操作余量。板片组的外部壳体采用全包覆式结构，既可以保护内部的钎焊板片不受外力磕碰损伤，也能减少设备运行过程中的热量散逸，提升整体换热效率。在功能特性上，该结构的板片采用人字形波纹设计，介质在板间流道内流动时会不断被波纹扰动形成湍流，即便在较低流速下也能达到较高的传热系数，同时湍流的冲刷作用也能减少板片表面的杂质沉积，降低结垢堵塞的概率。设计过程中充分考虑了不同工况的承压需求，板片与壳体的钎焊连接位置做了圆弧过渡处理，避免应力集中导致的承压失效，可适配常规中低压换热工况的使用要求。从安装边界来看，设备整体为立式长方体构型，侧面无突出的结构部件，多台并排布置时仅需预留少量管路安装空间即可，

　　设备重心沿支撑脚中心垂直分布，运行时的稳定性较好，无需额外做辅助固定结构。接口的位置排布采用同侧对角进出的形式，管路排布时可实现同侧接管，减少管路弯折次数，降低管路沿程阻力损失。对于三维建模从业者而言，该模型的板片波纹参数、法兰接口尺寸、支脚安装孔位都做了符合工程实际的还原，可直接用于换热机组的集成装配模拟，也可作为同类型板式换热器结构设计的参考蓝本，在做设备布局设计时，可直接调用该模型验证安装空间是否充足，提前规避管路干涉、检修空间不足等常见设计问题。
