300bar瓶装压力氮气发生器成套设备结构

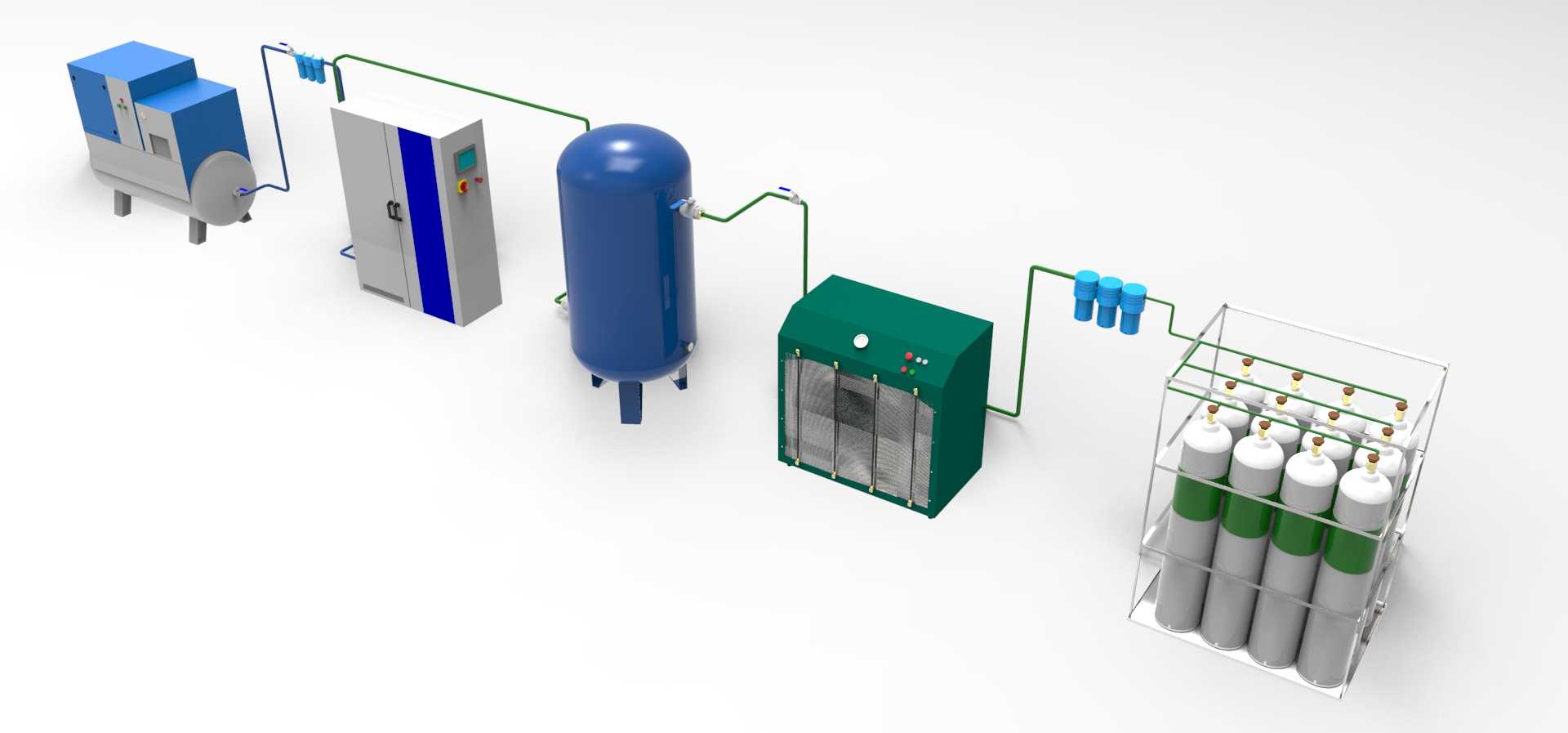

　　这套300bar瓶装压力的制氮成套系统，核心面向工业现场高纯度氮气的连续制备与高压充装场景，常见于金属热处理保护气供给、化工物料氮封、食品包装充氮、电子元器件焊接防氧化等对氮气压力、纯度有稳定要求的作业环节，区别于低压直供式制氮设备，该套系统可直接完成成品氮气的高压瓶装存储，无需额外接驳独立充装机组，能适配无集中供气管网的分散作业点位。整套设备沿气流走向依次排布前端压缩气源单元、前置过滤净化组件、立式缓冲储气罐、制氮主机、后置精密过滤模块以及高压充装排与钢瓶组，各单元通过硬管管路衔接，管路上预留了阀门、压力检测接口的安装位，建模时还原了现场布管的弯折半径、管卡固定点位，避免实际装配时出现管路干涉、操作空间不足的问题。

　　设计阶段优先考虑了车间现场的安装边界，整套设备采用一字型排布逻辑，无需做多层堆叠布局，单台设备的检修侧预留了不小于800mm的操作通道，压缩气源单元与制氮主机的间距控制在1.2米到1.5米区间，既保证前置管路的压损控制在合理范围，也方便运维人员定期更换过滤芯、排查管路泄漏点。立式储气罐的支脚高度、安装孔位按照常规工业地坪的承重要求做了匹配，罐体上的安全阀、排污口位置避开了人行操作通道，防止误碰引发安全隐患。制氮主机的柜体采用一体式框架结构，柜门开合角度可达到120度以上，内部的吸附塔、控制阀组的排布预留了拆装空间，不需要额外挪动周边设备就能完成核心部件的更换。后端充装排的钢瓶固定架做了限位卡槽设计，

　　可适配常规40L工业高压氮气瓶的摆放尺寸，充装支管的长度统一，避免不同钢瓶充装时出现压力差过大的问题，管路上的止回阀、放空阀位置对应每一个充装位，操作时可单独控制单瓶的充装通断。整套模型还原了各部件的外部接口尺寸、安装定位基准，做结构布局验证时可直接导入厂区布局图核对占地空间，也可作为同类型制氮充装系统的方案设计参考，核对管路走向、部件排布的合理性，提前规避现场安装时可能出现的空间冲突、操作动线不合理等问题。
