视错觉机械演示装置结构设计

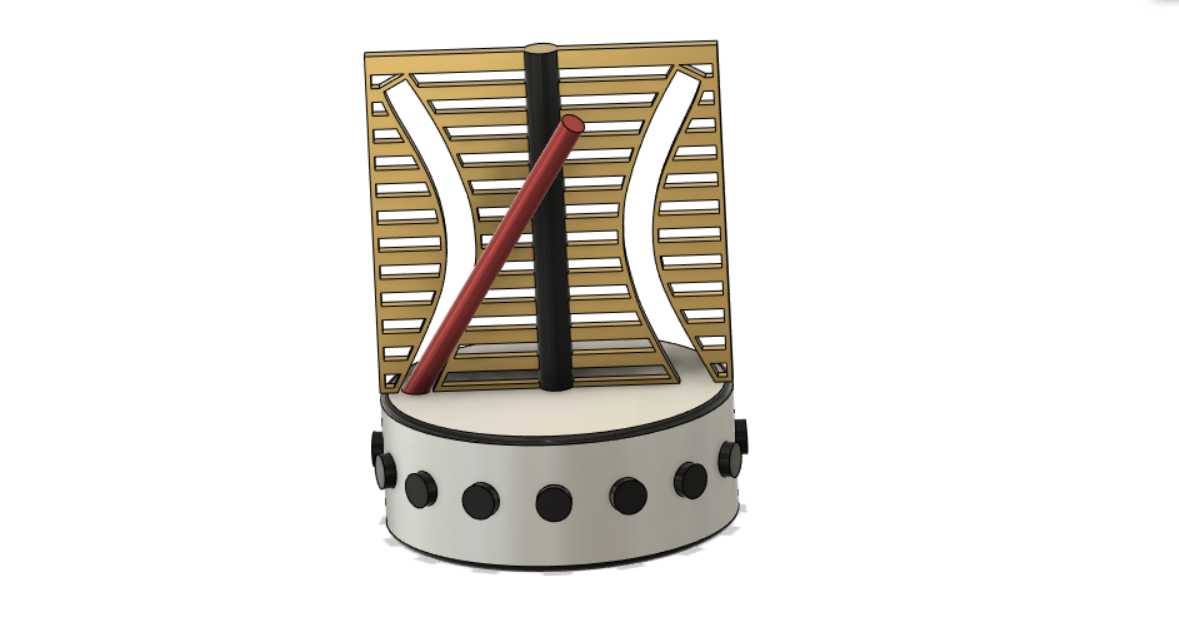

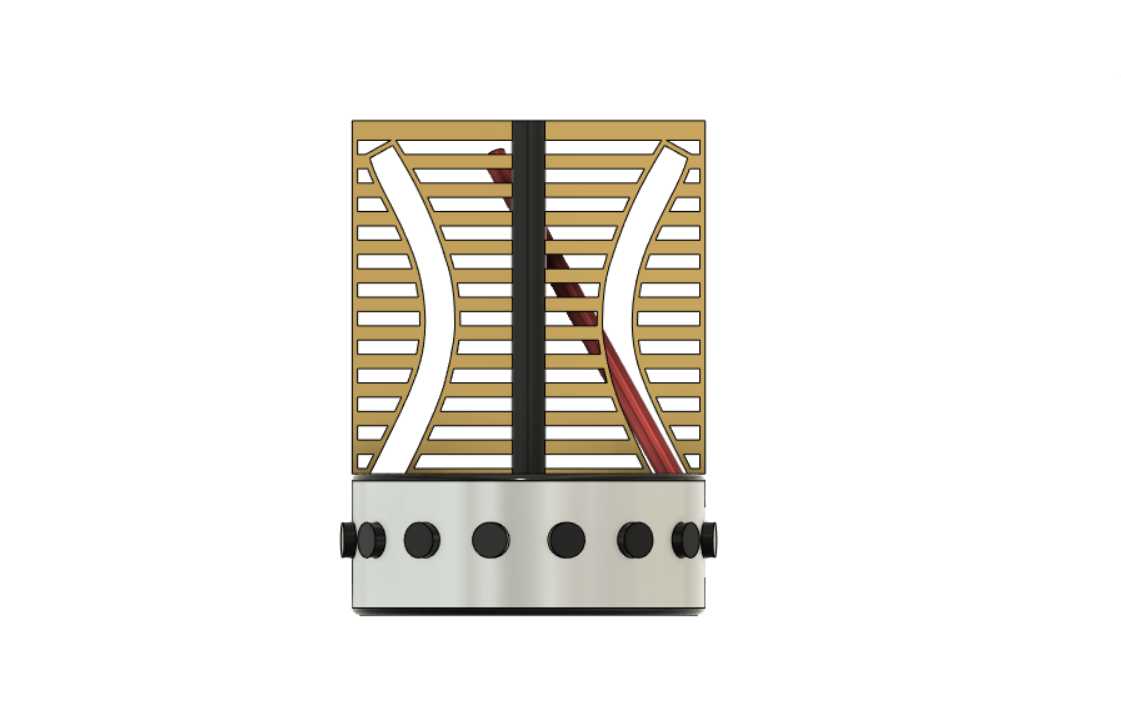

　　这款视错觉机械演示装置，核心是通过特殊的栅格遮挡结构与杆件运动轨迹的配合，实现视觉上的错位观感，常应用于科技馆互动展项、科普教学教具以及创意桌面摆件场景，帮助观察者理解视觉成像与机械运动的配合逻辑。装置底部为圆柱形基座，基座圆周均匀布置圆形配重与调节旋钮，既可以通过内置配重降低整体重心，保证装置运行时的稳定性，也能通过侧边旋钮调节内部传动副的阻尼，适配不同的演示转速需求，基座的安装边界为标准圆柱轮廓，放置时仅需保证底面与支撑面完全贴合，无需额外固定件即可稳定运行。上部的栅格框架采用对称收腰的曲面轮廓，栅格条等间距水平排布，形成规律的遮挡视窗，中间的固定竖杆作为运动参照，斜向杆件在穿过栅格间隙的运动过程中，受栅格的分段遮挡影响，

　　人眼会误判杆件的实际运动路径，形成看似违背运动逻辑的视觉效果。设计过程中首先确定了人眼的视距与栅格间距的匹配关系，栅格条的宽度与间隙宽度按照1:1.2的比例设置，保证在常规观察距离下遮挡效果连贯，不会出现穿帮的视觉断点；斜杆的运动轨迹经过反复校核，其运动路径与栅格间隙的重合度控制在0.5mm公差范围内，避免运动过程中杆件与栅格发生剐蹭，同时保证每一段栅格露出的杆件部分都能衔接成连贯的错位视觉画面。装置的内部传动采用隐藏式设计，所有传动结构都内置在底部基座内，外部无裸露的传动部件，既提升了整体外观的整洁度，也避免了演示过程中外露部件带来的安全隐患，适合面向全年龄段的科普场景使用。曲面栅格框架的弧度经过多轮迭代，最终采用双曲面收腰造型，

　　既保证了结构的整体刚度，减少栅格条的受力变形，也让视觉错位效果在不同观察角度下都能保持较好的呈现度，不会因为观察者的位置偏移就完全失去错觉效果。基座的高度设置为整体高度的三分之一，保证上部结构的重心落在基座支撑范围内，即使在快速转动演示的状态下，装置也不会出现倾覆问题，侧边的调节旋钮采用内嵌式设计，不会突出基座轮廓，避免搬运或者放置过程中发生磕碰损坏。
