曲柄滑块活塞传动演示机构结构设计

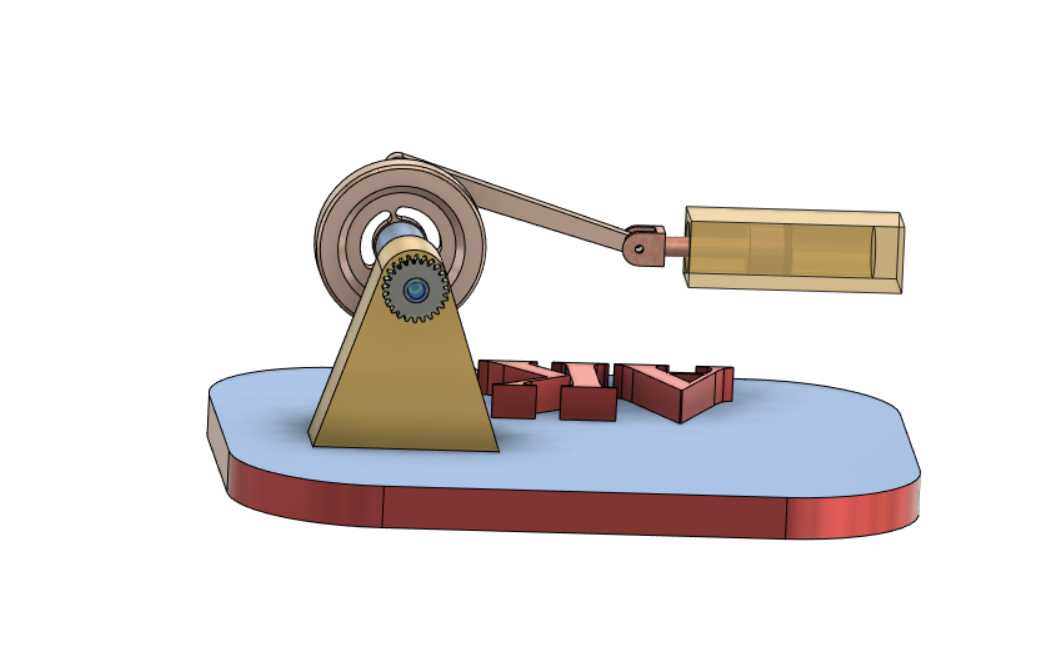

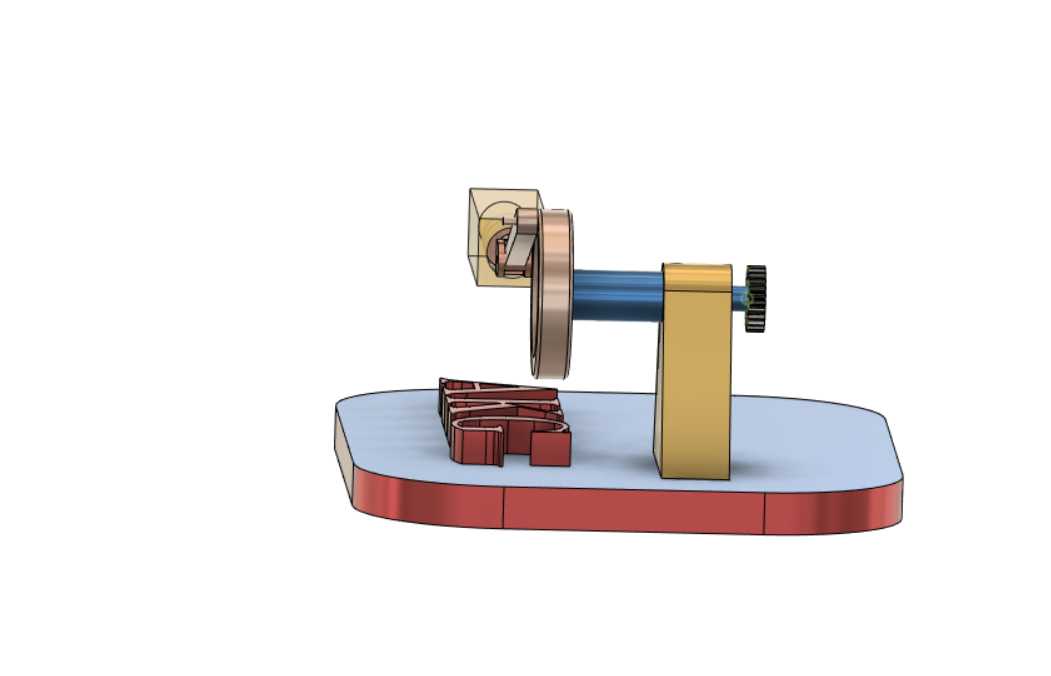

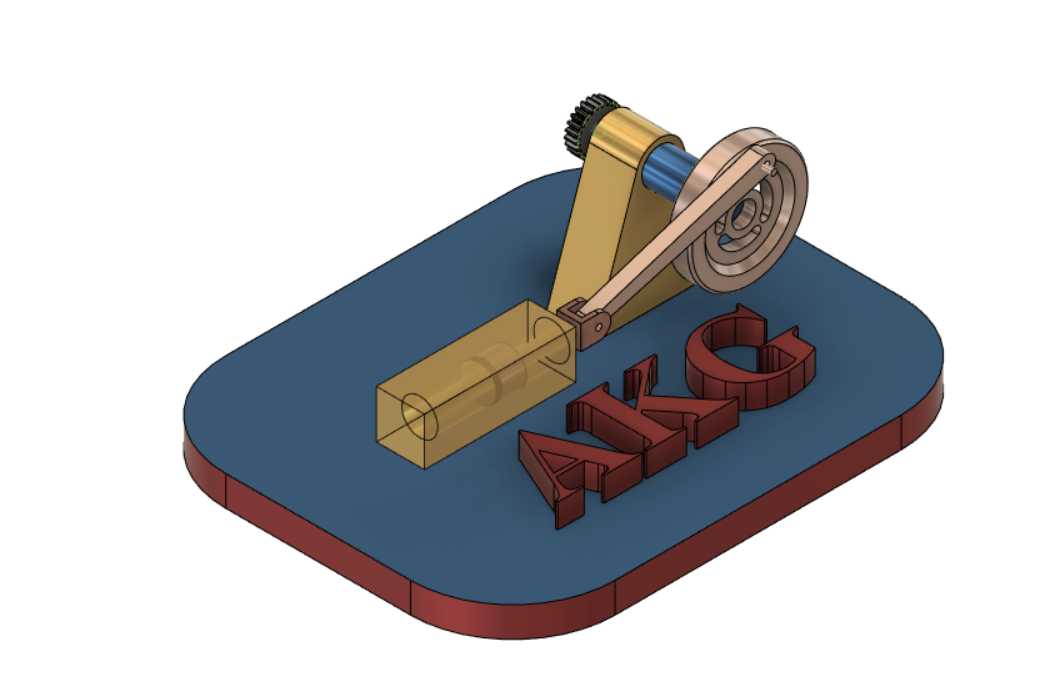

　　这套曲柄滑块活塞传动演示机构，核心还原了往复式动力转换场景下的基础传动逻辑，常被用于教学演示、原理验证以及小型动力装置的结构参考。实际工程应用中，这类结构是内燃机、往复泵、小型冲压设备的核心传动单元，负责将旋转运动与直线往复运动做双向转换，不同工况下会根据负载、行程需求调整各部件的尺寸配比与连接方式。从结构设计逻辑来看，这套演示机构将带轮输入、曲柄连杆、活塞导向三个核心模块集成在一体化安装底座上，底座做了圆角包边处理，既避免锐边磕碰，也保证了放置时的稳定性，安装时只需通过底座预留的固定孔位即可完成整机定位，不需要额外搭建支撑框架。带轮端作为动力输入接口，可外接电机驱动或者手动转动输入，曲柄与连杆的铰接处做了间隙配合设计，

　　保证运动过程中无卡滞，同时控制了铰接处的旷量，避免运动过程中出现过大的回程误差。活塞部分采用圆柱导向结构，导向段的长度经过匹配设计，在整个往复行程中都能保持足够的支撑长度，不会出现偏磨、卡滞的问题，活塞端面与连杆的铰接点位置经过偏心距计算，保证直线运动的行程符合设计预期。整套机构的安装边界紧凑，所有运动部件的运动轨迹都在底座轮廓范围内，外部不需要额外加装防护结构即可直观展示完整运动过程，做教学演示时可以清晰观察到曲柄旋转角度与活塞位移的对应关系，也能直观看到连杆在不同位置的受力角度变化。做实际产品开发时，可以参考这套结构的尺寸配比关系，根据实际需要的活塞行程、输出负载调整曲柄半径、连杆长度以及活塞导向段的直径，

　　铰接处可以根据负载等级更换铜套、轴承等不同的耐磨部件，输入带轮也可以替换为齿轮、联轴器等不同的动力连接结构，适配不同的动力输入场景。这类基础传动结构的建模重点在于各铰接点的配合间隙控制，以及运动过程中的干涉检查，建模时需要预留足够的装配公差，避免实际加工装配后出现运动干涉，同时要保证活塞导向轴线与曲柄旋转中心的位置精度，否则会加大运动阻力，加剧部件磨损。
